사양of

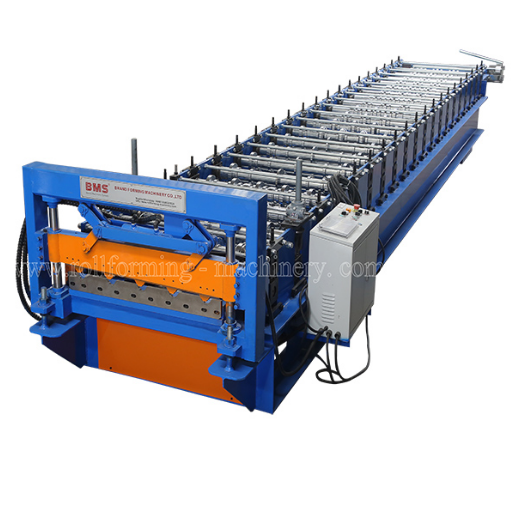

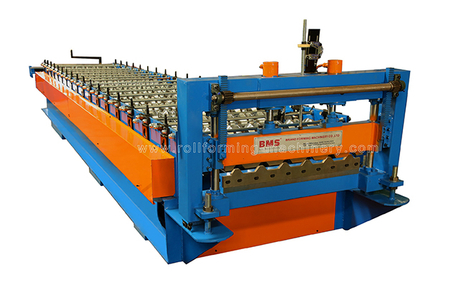

루핑 패널 롤 성형 기계

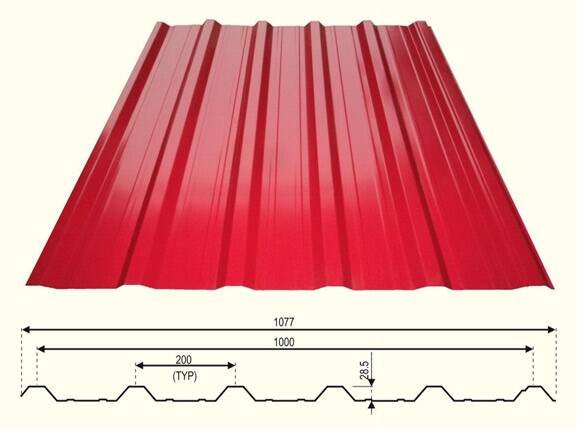

프로필 그림
흐름도
Decoiler → 수동미리 컷테르 →가이드 급송→롤 성형시스템 → 유압 포스트 커터 → 랙 출구
재료
재료 두께 :0.4-0.6.mm 유효 폭 :1000mm
적용 재료 : Prepainted 아연 도금 강 (PPGI), ppgl, acgl.항복 강도로750mpa.
유효 폭 공차 : ± 5mm 파면 간격 공차 : ± 1mm
웨이브 높이 내성 : ± 1mm 절단 오차 ≤ ± 1 mm
기계 구성 요소
아니. | 안건 | 숫자 | 주목 |
1 | 탈일러 | 1 세트 | 7톤유압식탈일러 |
2 | 사전 절단 장치 | 1 세트 | 수동 |
3 | 가이드 수유 | 1 세트 |
|
4 | 롤 성형 기계 | 1 세트 |
|
5 | 포스트 절단 장치 | 1 세트 |
|
6 | 출구 랙 | 3 세트 | 쉽게 조정할 수 있습니다 |
7 | 유압 시스템 | 1 세트 |
|
8 | PLC 제어 시스템 | 1 세트 |
|
1)7T 유압Decoiler : 한세트
2)냉간 압연기 :
★ 가이드 수유 장치
★ 수동 사전 절단기
★ 롤 성형 시스템
롤 성형 시스템은 구성됩니다 기계 프레임, 변속기 부 및 형성 롤러 그룹 등
1)바디 프레임에서 만든H450.용접, 측면 보드 두께로 강철 타입 :18mm
2) 롤러가 55 #을 채택하여 단조, 정밀도CNC 가공,열치료...에 롤러의 일부에는 베어링이 장착되어 있습니다.
3) 롤러 액슬은 45 # 강철을 채택합니다.담금질 및 템퍼링 처리, 두께 0.04mm로 코팅 (더 긴 수명 및 녹슬지 않음)，
4) 하부 롤러 그룹은 체인 및 모터에 의해 회전되며, 상하 및 하부 롤러의 부분은 기어에 의해 구동된다.
5) 서로 다른 두께로 판에 적응하기 위해 상하 및 하부 롤러 갭을 손으로 조정하십시오.
6) 체인 :Ziqiang (중국 톱 1 브랜드 동풍 그룹)
7)샤프트 직경 :Φ80 / 95mm., 정밀 가공
8) 모든 나사 볼트가 있습니다등급 8.8 (저렴한 공장 4.8로 낮은 4.8)기계 구조물을 장시간 실행하는 동안 기계 구조를 단단히 고정시키고 수명을 풉니 다.
9) 모터 운전, 기어 체인 전송,20 단계형성
10) 서보 모터7.5kw., 주파수 속도 제어 속도가 약.20-25m / min.
★ 유압 후 절단 시스템
1)유압 모터 :4KW., 유압 압력 범위 :0-16MPA.,절단 시간 : 2s.
2)롤 성형 후 잘라 내기, 절단 멈추고, 블랭킹 없음; 절삭 공구 재료는 채택합니다금형 스틸 CR12MOV (=SKD11. 강철적어도 1 백만 번 절삭 생활을 가진)
3) 절삭 전력은 주 엔진 유압 스테이션에 의해 제공됩니다.
★ PLC 제어 시스템
1) 전체 기계의 자동 생산을 실현하기 위해 PLC 제어 기술, 가변 주파수 속도 규제 기술을 사용하여.
2) 시스템은 친숙한 맨 기계 인터페이스를 제공하며, 일괄 처리, 작업장의 길이, 수량 등을 설정할 수 있습니다.
3) 작동 모드 :터치 스크린 입력 + 버튼.
4) 숫자 및 계수 길이 기능을 계산하는 인코더 수.
★ 출구 랙
3 단위,쉽게 움직이지 않도록 전원이 공급됩니다.
★제품 쇼
