BMS
| 아니요. | 주요 매개변수 | 롤 포밍 밀l 매개변수 | ||

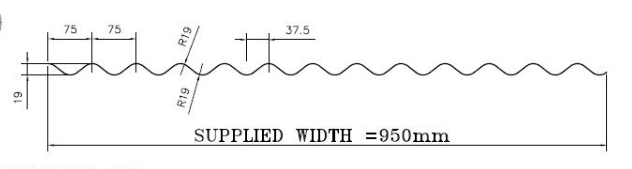

| 1. | 최대.먹이는 폭 | 950mm/1000mm | 성형단계 | 20단계 |
| 2. | 길이 공차 | ±1mm(6M) | 베이스 | H450 |
| 삼. | 검사두께 | 0.4-0.6mm | 측벽 두께 | Q235t18mm |
| 4. | 제품 속도 | 10m/분 | 샤프트 | 45# 강철, Ø90/75mm |
| 5. | 응용자료 | 미리 칠해진 아연 도금 철강(PPGI) | 롤러 | 45# 강철, 황삭 터닝, CNC 선반, 열처리, 브러시 처리 및 광택 처리 |
| 6. | 항복 강도 | 350Mpa | 메인 모터 | 7.5KW |
| 7. | 유효 폭 공차 | -2/+3mm | 속도를 줄이세요 | R 시리즈 |
| 8. | 재료 두께 | 0.4-0.6mm | 체인 | 자강 |
| 9. | 제어 시스템 | PLC 제어 시스템 | 성형 속도 | 12-16m/분 |
| 10. | 테스트 재료 | BMS는 공급 재료의 크기를 제공합니다 기계 테스트 2주 전에 구입하려면 | ||
작업 흐름
수유 가이드 장치 → 수동 프리커터 → 메인 롤 포밍 밀 → 유압 포스트 커터 → PLC 시스템 → 유압 스테이션 →랙 종료
기계 구성요소 디스플레이

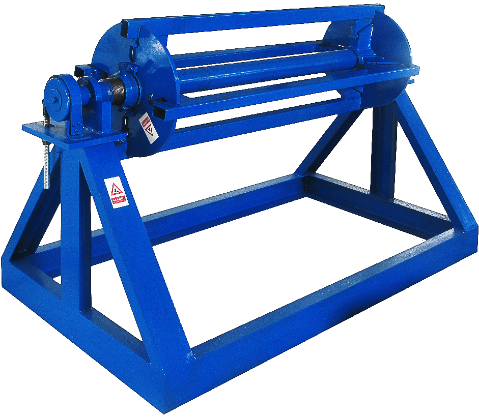

1)수동 데코일러: 2세트
2) 냉간 압연기:
공급 재료 가이드 포함, 본체 프레임 H450 용접으로 강철을 입력하십시오.
손쉬운 작동과 재료 절약을 위한 수동 프리커터 사용:
찬장 두께: 22mm

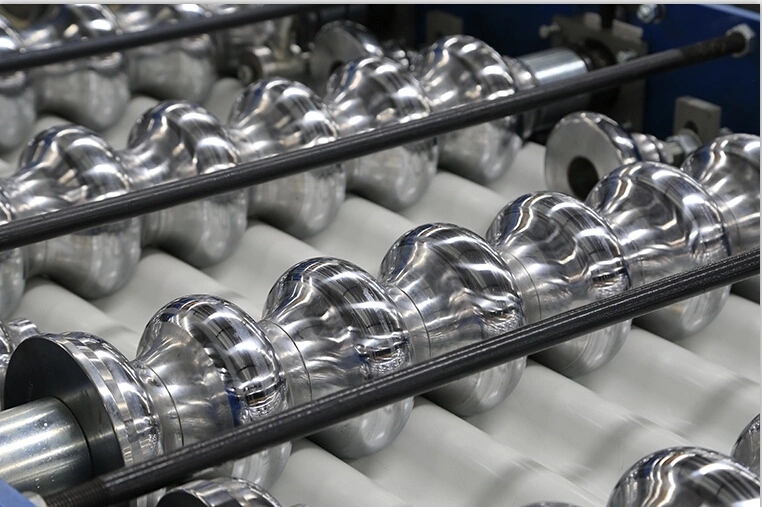

다음에서 제조된 롤러 45# 강철, CNC 선반, 열처리, 두께 0.04mm의 경질 크롬 코팅, 표면에 거울 처리
샤프트 직경=Ø90mm/Ø75mm, 정밀 가공;
3) 유압식 포스트 커팅 장치:
포스트 절단, 절단 중지, 절단 블레이드 2개, 블랭킹 없음
유압 모터: 4kw, 유압 압력 범위: 0-8Mpa
절삭 공구 재료: Cr12MoV(= SKD11 최소 100만회 이상의 절삭수명), HRC58-62도까지 열처리
절단력은 주 엔진 유압 스테이션에서 제공됩니다.

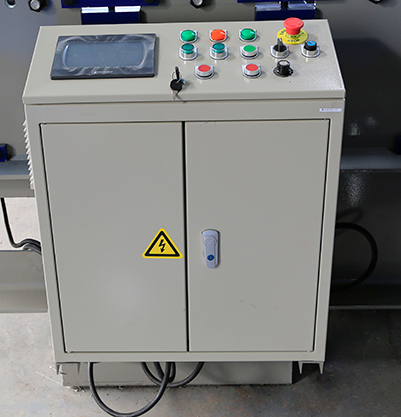

4) PLC 제어 시스템
수량 및 절단 길이를 자동으로 제어
다음과 결합: PLC, 인버터, 터치스크린, 엔코더 등
절단 길이 공차 ≤ ± 1 mm
제어 전압 24V
5) 출구 랙:
무전원, 2개 유닛, 쉽게 이동할 수 있도록 롤러가 있음
