C40-160
BMS
프로필
| 재료 | 적용 가능한 재료 | 아연도금강판(GI), 냉간압연강판(CRC) |
재료 두께 | 2.0-4.0mm | |
항복강도 있음 | Q235-550Mpa | |
| 코일 | 먹이는 폭 | 그림에 따르면 |
코일 ID 범위 | 508mm±30mm | |
용량 | 최대.5톤. | |
기계 | 베이스 프레임 | 유럽의 독립 구조 |
롤러 재질 | Cr12 강철, 정밀 가공, 경질 크롬 코팅 | |
롤러 스테이션 | 형성을 위한 22단계 | |
축 직경 | Ø95mm, 고주파 가공 | |
커터 | 경도 | HRC58-62 정도까지 열처리 |
절단 공차 | ≤±1mm | |
| 힘 | 운전 방법 | 기어/스프라켓 변속기 |
| 메인 모터 | 30KW, 주파수 속도 제어 | |
| 절단기용 펌프 모터 | 22KW | |
PLC 제어 시스템 | 인버터 | 지멘스 / 델타 |
터치 스크린 | 지멘스/WEINVIEW | |
인코더 | KOYO(일본 브랜드) 또는 OMRON(일본 브랜드) | |
제어 전압 | 24V |
1. Talwan 견고한 디자인, 전체 기계 중량이 20톤 이상, 기어박스 변속기 (높은 전송 효율과 정확한 변속비), 기계 수명이 다른 제품보다 두 배 이상 높습니다. 인도와 중국의 저렴한 기계.
2. 다중 프로파일을 위한 하나의 기계: 웹 범위 40-160mm 내의 모든 C 도리, 투자와 공간 절약.
3. 고객에게 24시간 맞춤형 C도리 서비스를 제공할 수 있습니다. 재료 게이지에는 다양한 너비와 플랜지가 포함됩니다. 키 조합..
4. 1~5분 이내에 다양한 C 도리를 서보 모터로 자동 전환하여 시간을 절약하고 작업 효율성을 향상시킵니다.

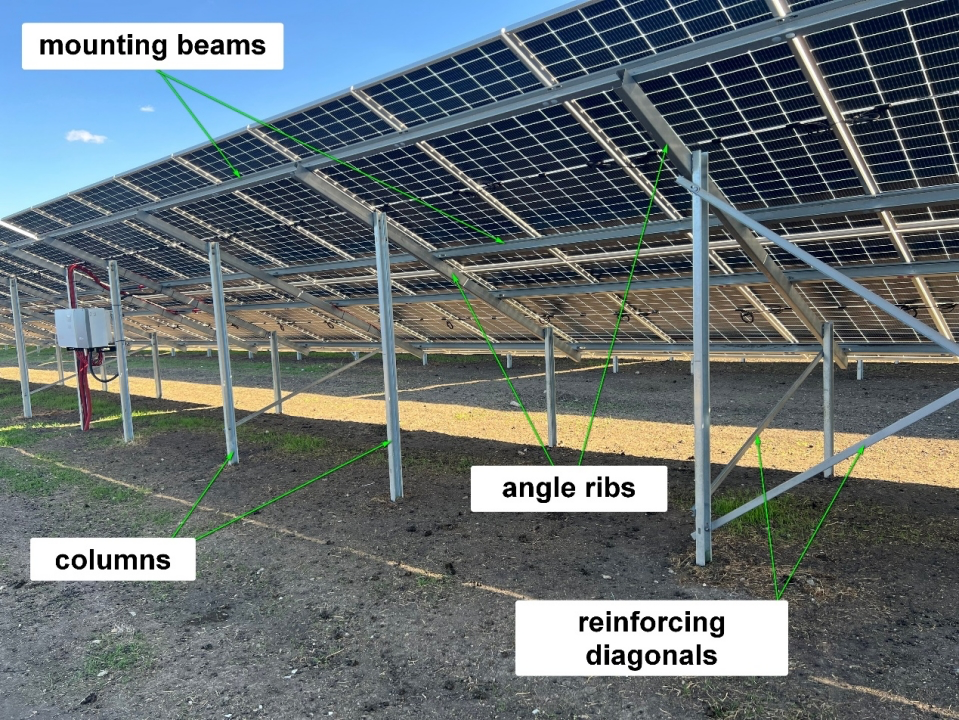

5.8기통 펀칭 시스템은 다양한 펀칭 구멍을 충족시킬 수 있습니다. 태양광 산업의 요구 사항.
6. 변형 방지 및 높은 하중 지지력을 갖춘 유럽 주강 단조 구조로 기계 성형 정확도를 보장합니다.
7. 서보 제어식 정밀 플라잉 포스트 차단 시스템 (높은 작업 효율을 위해).
8. 최신 PLC 제어 시스템을 채택하여 두 세트의 길이를 결합했습니다. 계산 방법(infrared 계산 구멍 길이 계산 및 인코더 계산 휠 길이 계산)을 하나의 PLC 제어 시스템으로 통합합니다. 문제 해결을 위해 길이 계산 방법을 전환할 수 있습니다. 개별 주문의 특별한 길이로 인한 비호환성.
9. 롤러와 프로파일을 냉각시키는 수냉식 시스템을 갖추고 롤러의 수명을 연장하며 완성된 프로파일의 품질을 보장합니다.
유압식 데코레이터→공급 및 레벨링 장치→유압 펀칭 및 사전 절단 장치 →롤 성형 시스템→ 서보 제어 포스트 커팅→엑시트 랙
인위적인 사양ns

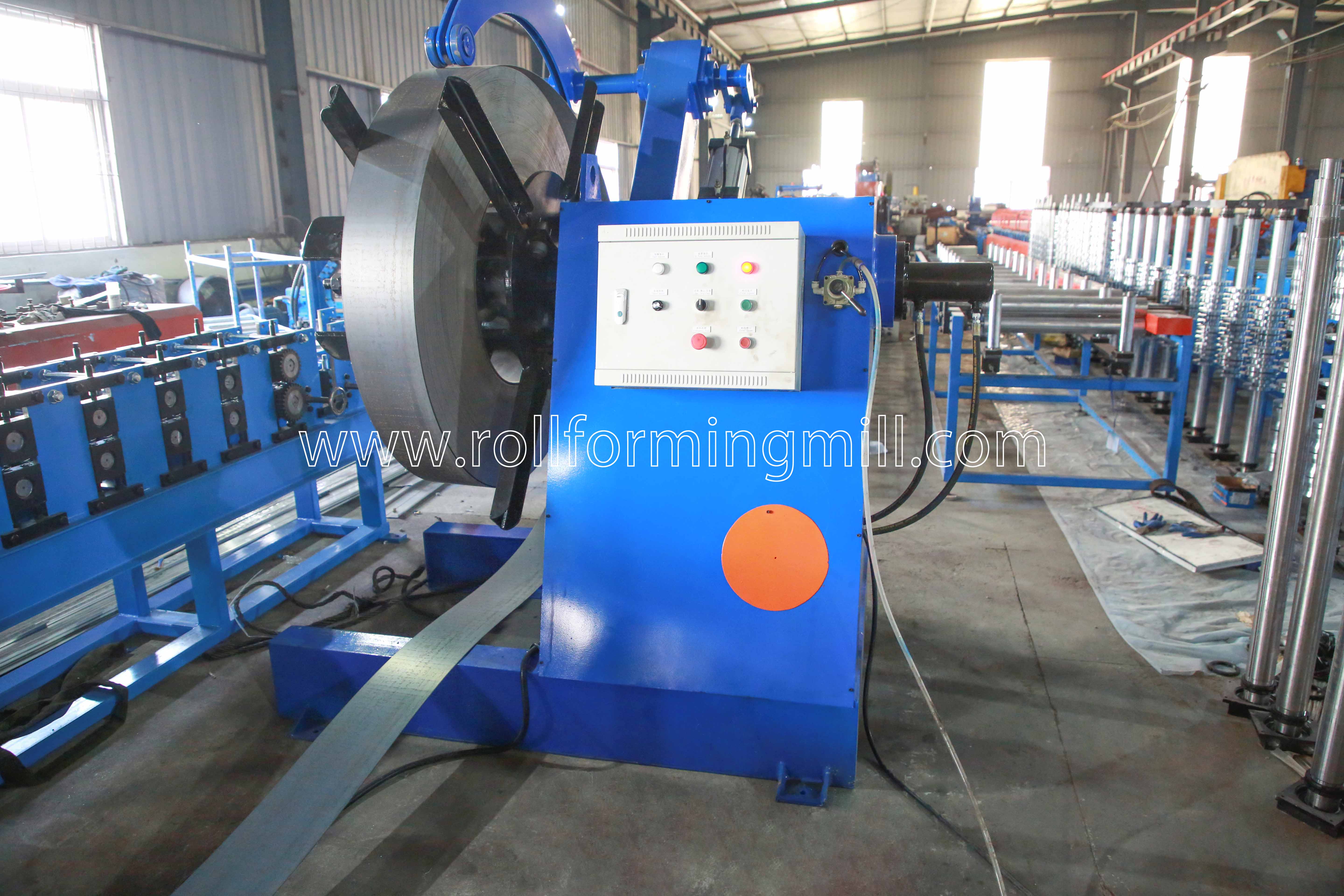

1) 5톤 유압 데코레이터:1 세트
유압 제어 강철 코일 내부 보어 수축 및 정지
최대.먹이는 폭:600mm
코일 ID 범위:508±30mm,외경:1600mm
최대 용량:5톤,모터:3KW,주파수 속도 제어
오일 펌프 모터:2.2KW,프레스 암 포함
자동 공급 전원 및 자체 정지 장치 추가

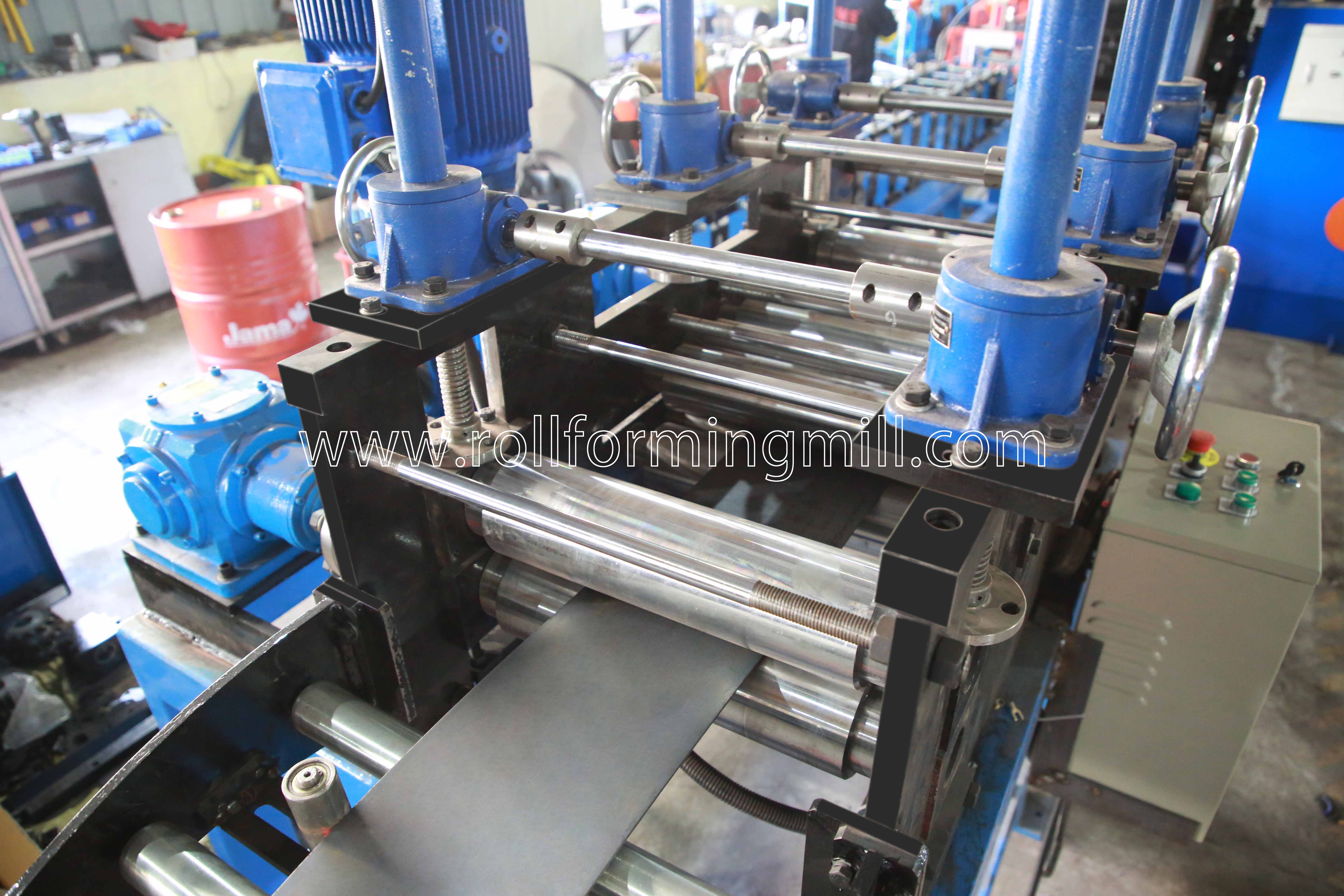

2) 공급 및 레벨링 장치
위로 삼 아래에 4개 완전히 세븐 샤프트 레벨링 장치
다음에서 제조된 샤프트 GCr15 강철(=EN31 강철)
열처리, HRC 58-62.Diameter=Φ105mm
3) 유압식 사전 절단 및 펀칭 장치
사전 펀칭 및 사전 절단, s를 사용하십시오.아메 유압 시스템
유압 모터:22KW,유압 범위: 0-16Mpa
펀칭 및 절단 도구 재질: 금형 강철 Cr12MoV(=SKD11 강철
백만 번 절단 수명), HRC58-62 정도의 열처리
8기통 웹과 플랜지 모두를 펀칭하는 홀 펀칭 시스템

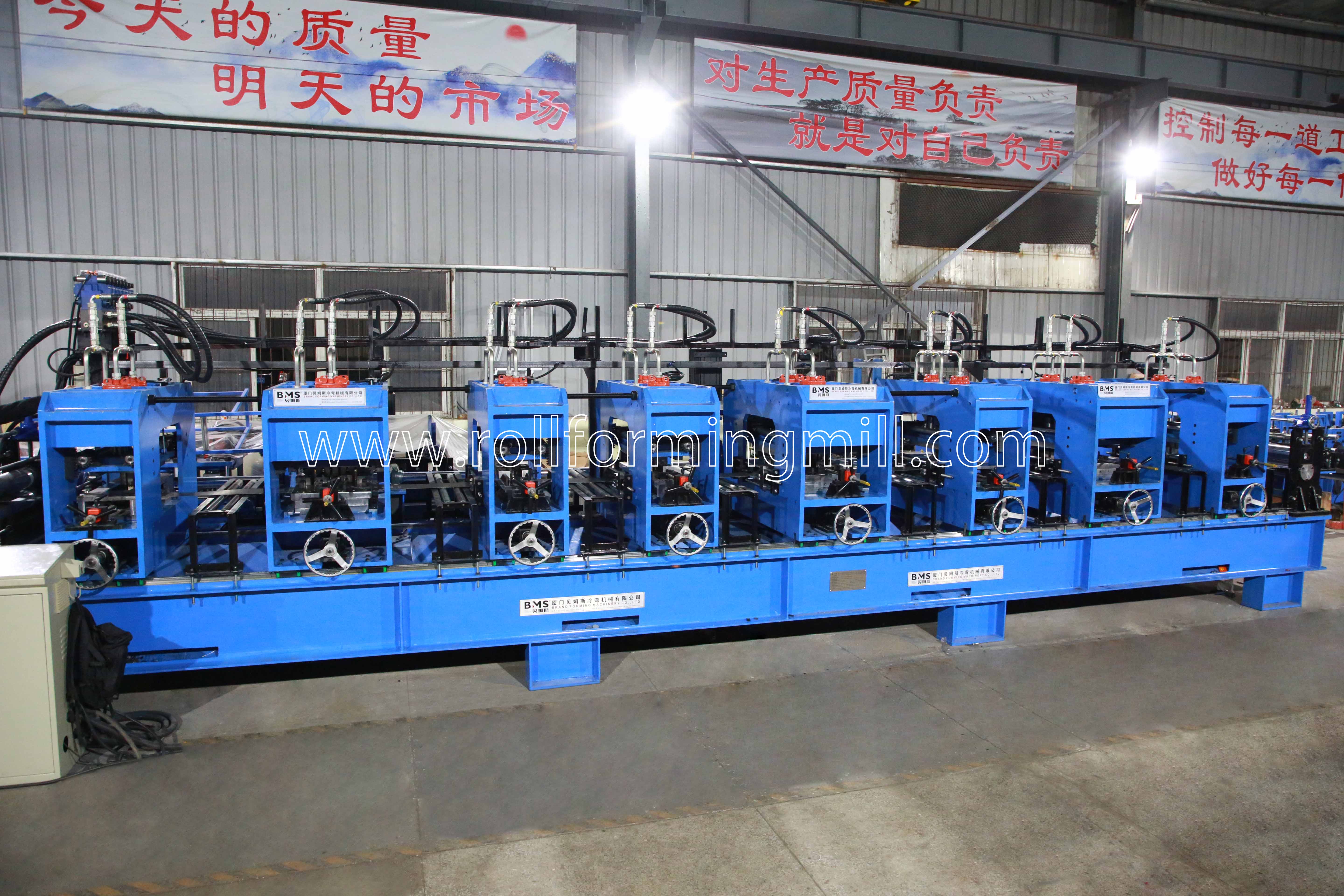

3) 주요 기계
다음에서 제조된 롤러 Cr12 강철, 정밀 가공, 하드 크롬 코팅
45# 강철, 담금질 및 템퍼링, 경질 크롬으로 제조된 샤프트
실제 성형 속도:15-20m/min(펀칭 및 절단 포함)

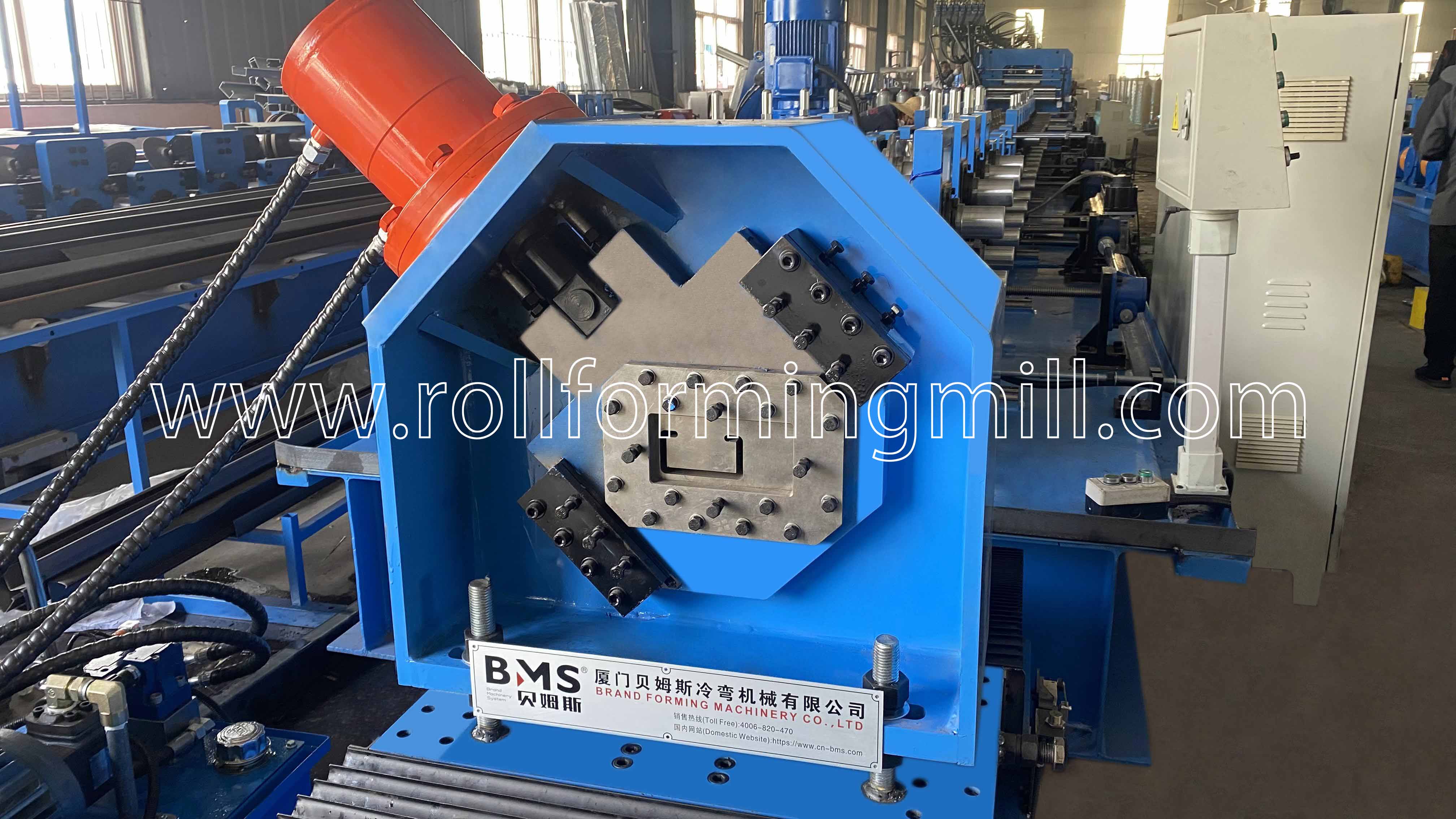

4) 서보 제어 포스트 커팅
45도 유압 경사 시어: 짧은 전단 스트로크, 작은 절단 저항 및 빠른 전단 속도

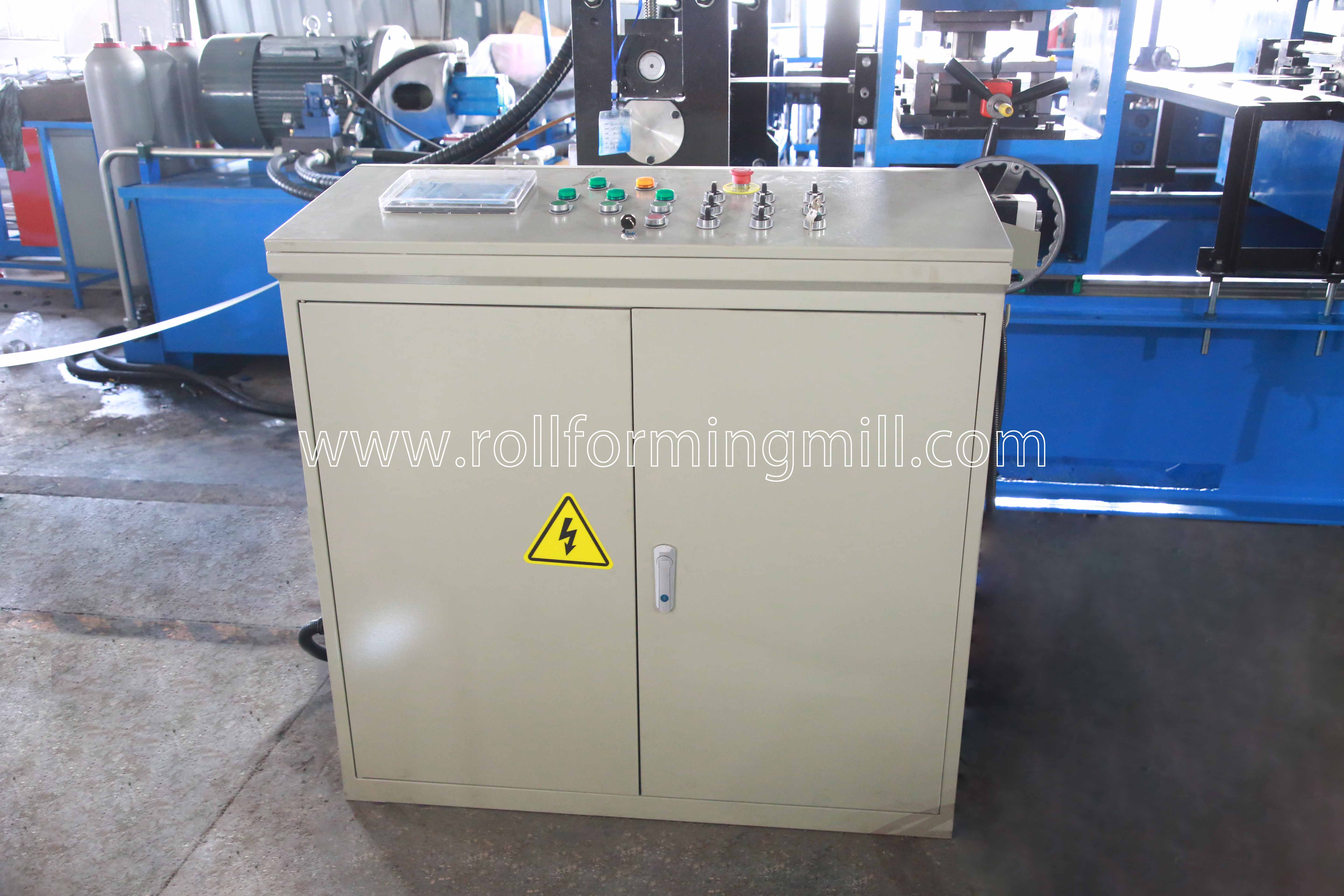

5) PLC 제어 시스템
수량과 절단 길이를 자동으로 제어합니다.
터치스크린에 생산 데이터(생산 배치, 개, 길이 등)를 입력합니다.
생산을 자동으로 완료할 수 있습니다.
결합 대상: PLC, 인버터, 터치 스크린, 인코더 등
6) 출구랙: 3개 단위

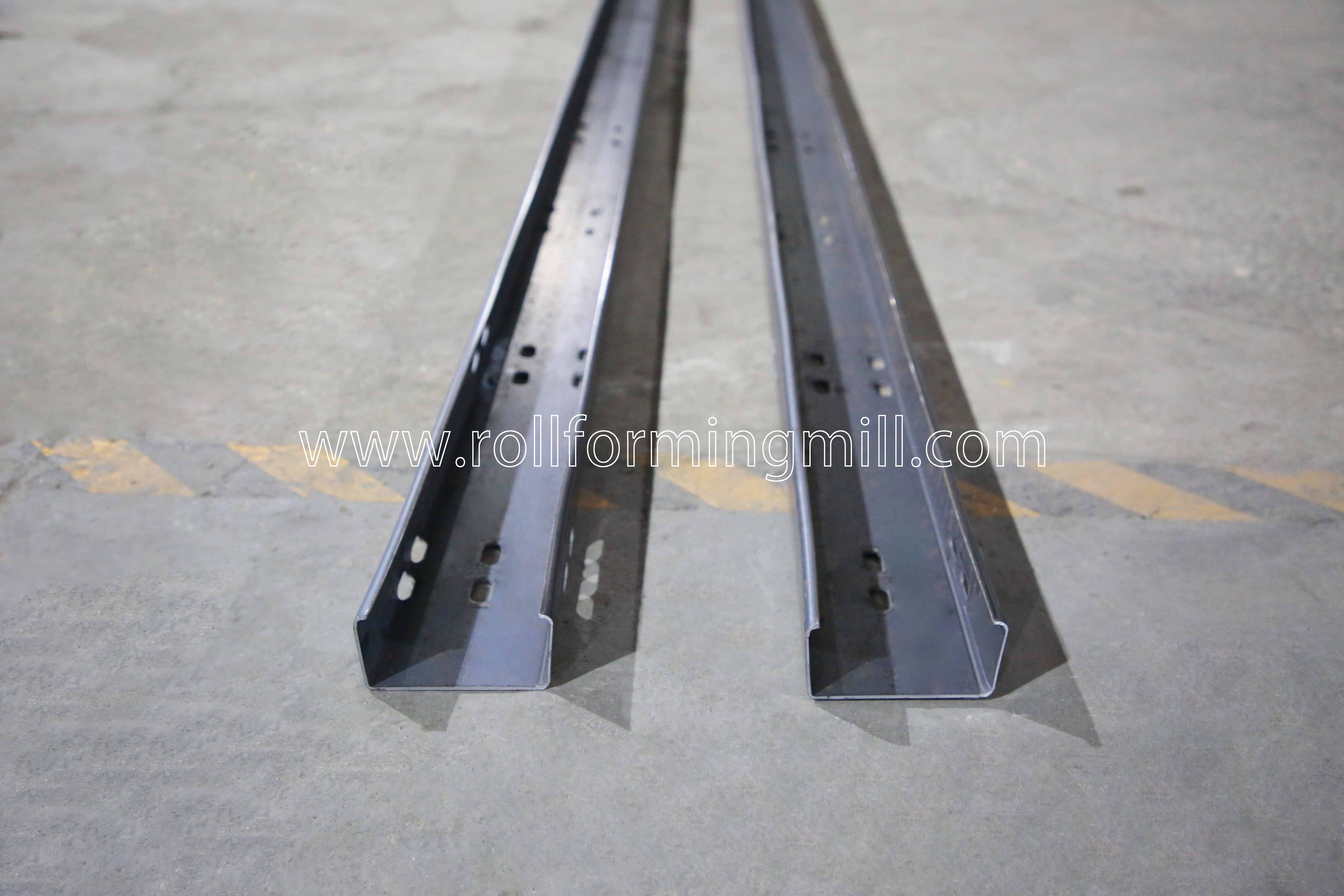

7) 제품 쇼
포장 방법:기계 본체는 알몸이며 플라스틱 필름으로 덮음(먼지와 부식 방지)컨테이너에 적재하고 강철 로프와 잠금 장치로 적합한 컨테이너에 꾸준히 고정하여 장거리 운송에 적합합니다.
판매 후 서비스
1. 보증은 24 개월 클라이언트가 기계를 받은 후에.
24개월 이내에 교체 부품을 고객에게 무료로 배송해 드립니다.
2. 우리는 기계의 전체 수명 동안 기술 지원을 제공합니다.
3. 우리는 기술자를 보내 고객의 공장에 근로자를 설치하고 훈련시킬 수 있습니다. 추가 비용.
