YX65-300 / 400 / 500.
BMS
나.서있는 솔기 프로필 yx65-300,400,500 콜드 롤 성형 기계
YX65-400 (조정 가능) 롤 포밍 머신은 3 형 시트를 형성 할 수 있습니다 (유효 폭 300mm, 400mm, 500mm)

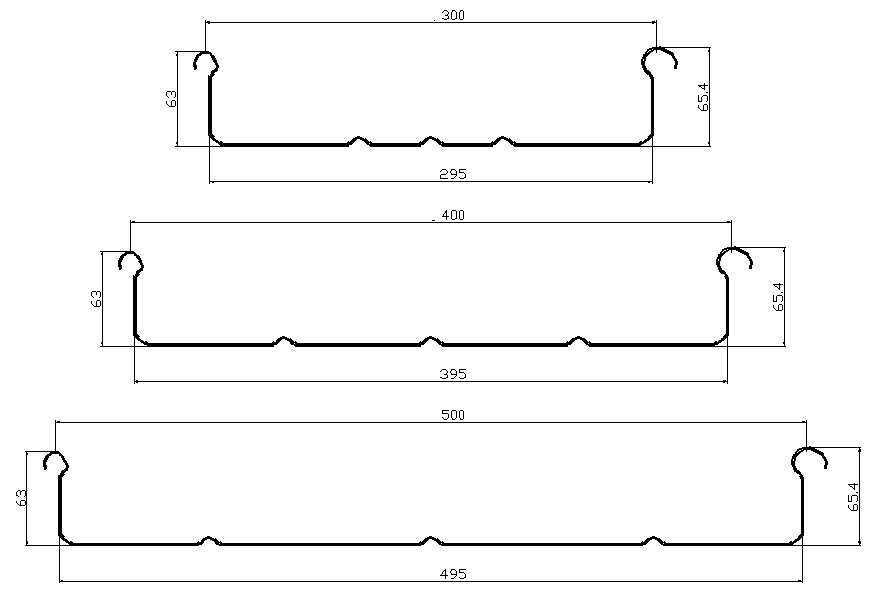

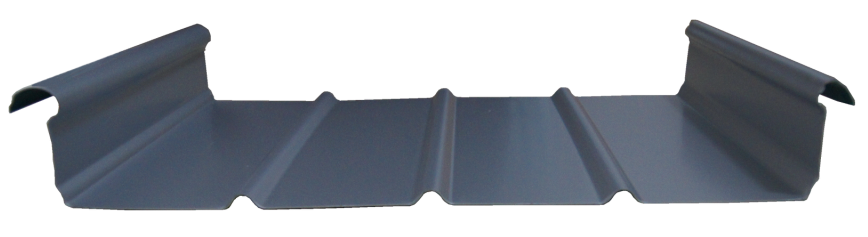

프로필:
작은 초:
샘플 패널 :
---- 참고 자료
재료:알루미늄 : 0.7-1.2mm; 강철 : 0.5-0.8mm.
유효 폭 : 300 / 400 / 500mm.
유료 폭 : 약 472 / 575 / 675 / mm
재료 장력 :G300MPA.
기계 구성 요소

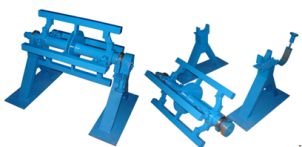

1.Manual Decoiler : 1 단위 3 톤

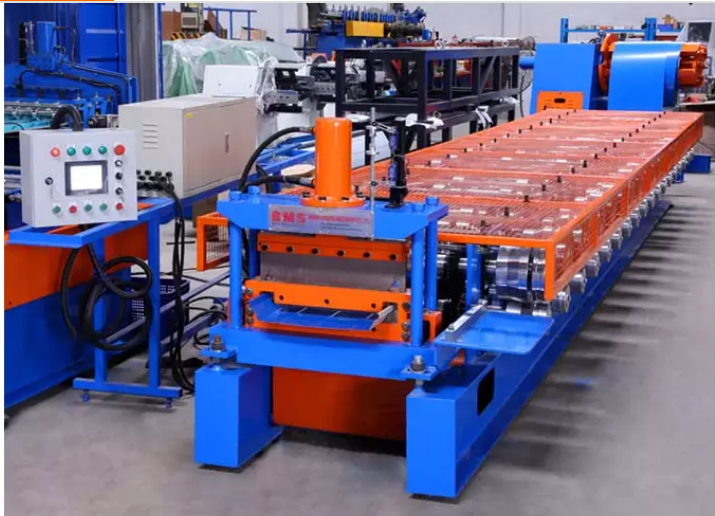

2. 성형 기계 : 한 세트
모터 운전, 체인 / 스프로킷 전송; 약 14steP 형태로
고품질 40CR에서 제조 된 롤러, 미세한 광택, 열처리, 하드 크롬 코팅.
샤프트 직경 : Ф75mm, 정밀 가공
주 모터 : 5.5KW, 주파수 속도 제어
성형 속도 : 약 22m / min (절단 제외)
공압식 공급 가이드 장치 : 공기 압축기 1 단위, 실린더 및 공압 제어 부품

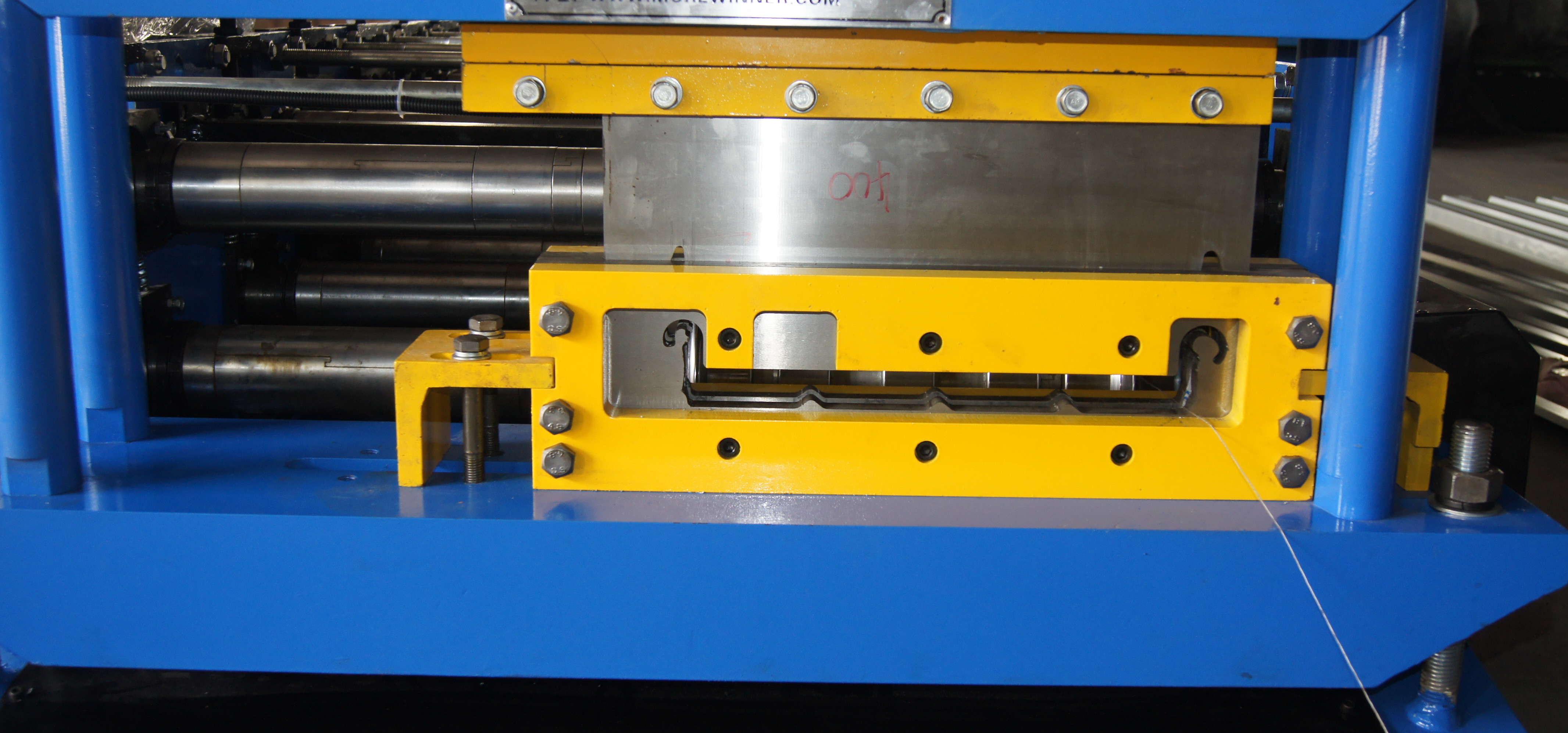

3. 유압 절단 장치 : 한 세트
자르지 않고, 자르기 위해 포스트, 자르기 위해 블랭킹
펌프 모터 : 4.0kw; 절삭 압력 : 최대 12mpa.
절삭 공구 재질 : CR12, 열처리 HRC58-62,
2 쌍의 절삭 공구
---- 참고 자료
4. 제품 랙un-powered, 4 단위
---- 참고 자료
5. PLC 제어 시스템 : 한 세트
수량 및 절삭 길이를 자동으로 제어하십시오
결합 : PLC.,인버터,터치 스크린,인코더 등
컷 투 - 길이의 공차 ≤ ± 2.0 mm

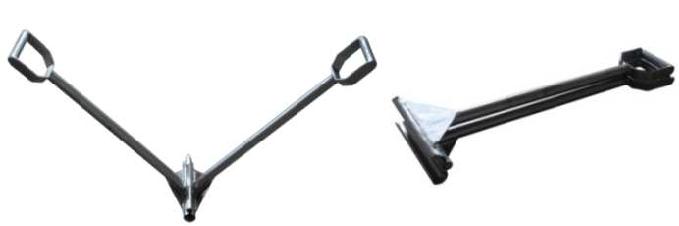

6. 수동 가장자리 잠금 협정2 개의 유닛 (추가 비용 US80.00 / 단위 포함)
---- 참고 자료

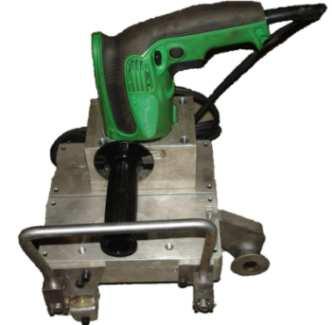

7.전기 시밍 기계하나유닛 (추가 비용 USD1500.00 / 단위 포함)
---- 참고 자료

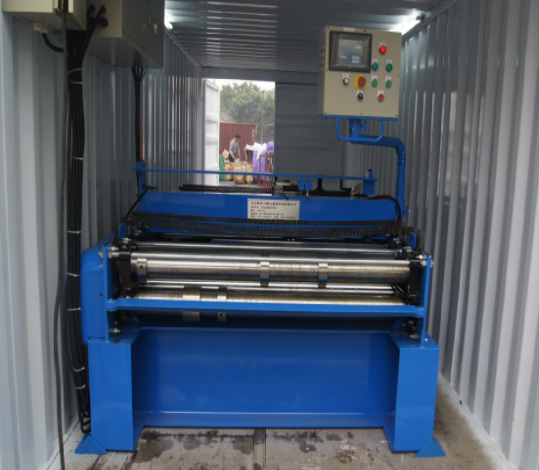

하나의 20'GP 초침 컨테이너로 :
판매자가 재건축하여 컨테이너 재건이 균형적이고 안전한 전기인지 확인하십시오.

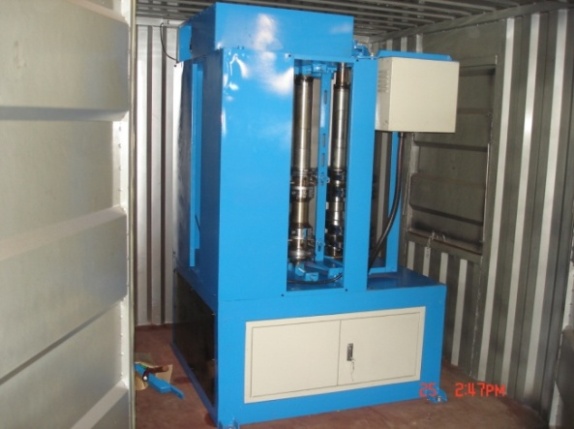

II 콜드 커브 머신 프로필 YX65-300,400,500 및 테이퍼에 대한 견적
-도 참조
커브 기계 사양: 기어 구동
고품질 40CR, CNC 선반, 하드 크롬 코팅에서 제조 된 롤러
샤프트 직경 : Ф75mm, 정밀 가공
주요 모터 : 4 kW,
서버 모터 (Schneider Electric Brand) : 2KW,
성형 속도 : 약. 12m / min.
PLC 제어 시스템 :
수량 및 절삭 길이를 자동으로 제어하십시오
결합 : PLC.,인버터,터치 스크린,인코더 등

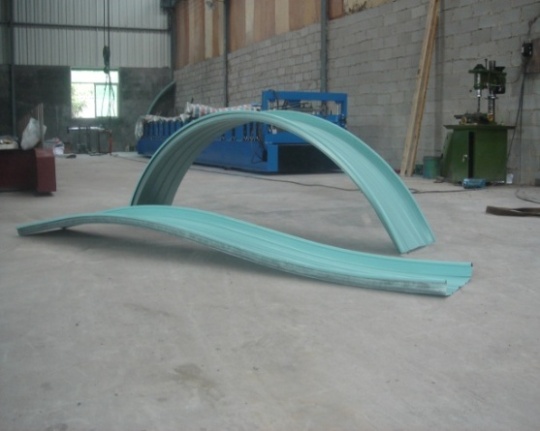

긍정적 인 아치와 음의 아치 프로파일을 덮을 수 있습니다.

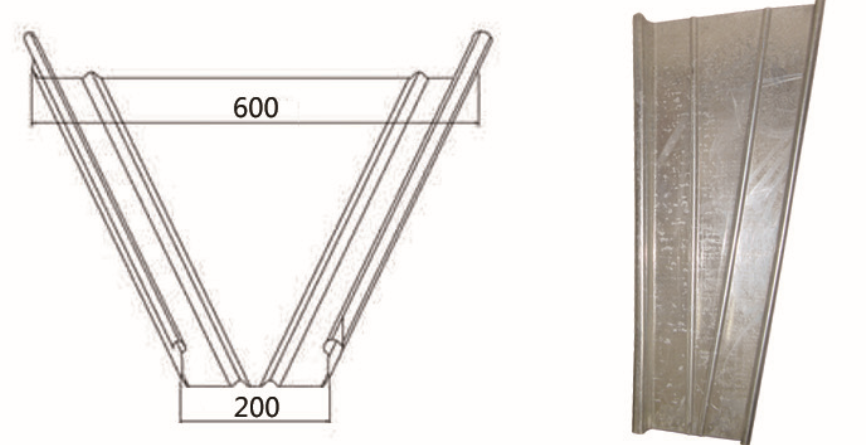

스트레이트 시트를 한 번에 구부러 질 수 있고, 테이퍼 시트는 2 회 구부러 질 수있다.
동시에 설치하면 기계가 20 개의 다른 양의 긍정적이고 음의 곡선을 다른 반경으로 덮을 수 있습니다.
(일회성 곡선의 경우, 최소 곡선 반경은 볼록한 곡선이 6 미터이며 오목한 곡선 11 미터).
예를 들어, 1.0mm 두께 이상의 알루미늄이며, 재료가 부드럽고,2 ~ 3 개의 커브가 끝나면 볼록 아크의 최소 반경은 아래 2 미터에 도달 할 수 있습니다.

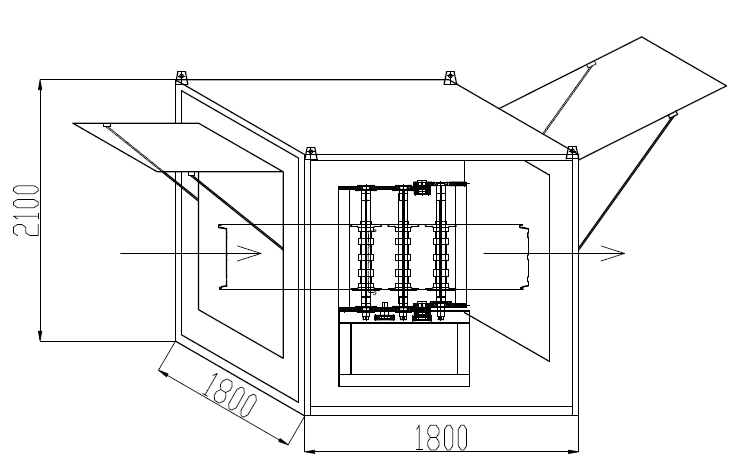

컨테이너 추가 : 1.8m × 1.8m × 2.1m.
--- 참고로

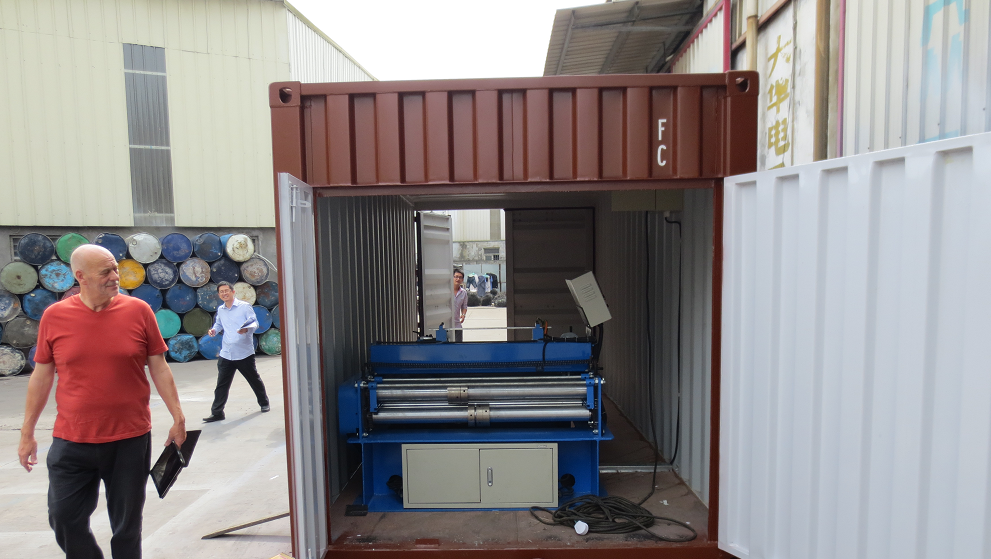

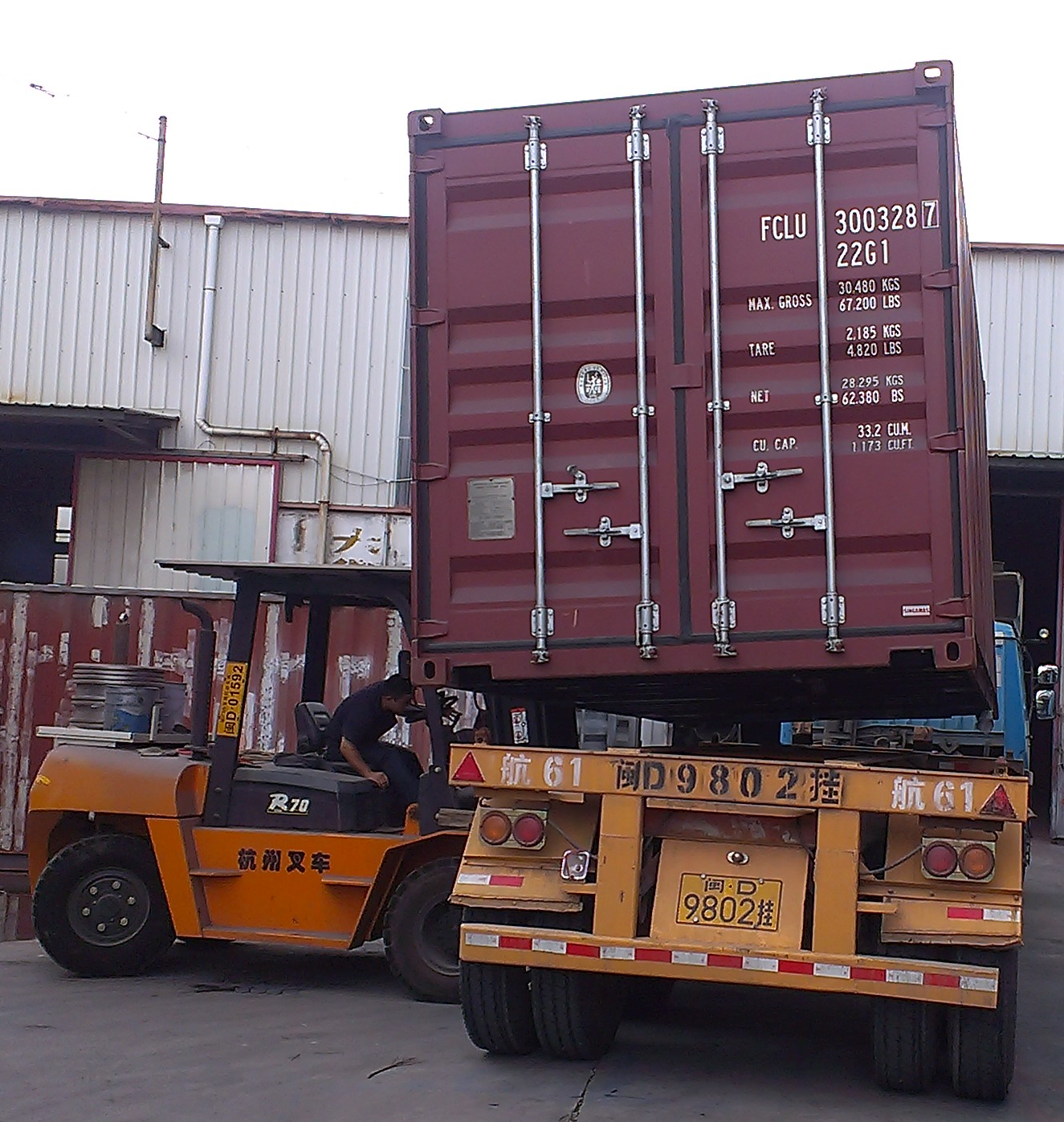

(수출 용 컨테이너 사진 로딩)

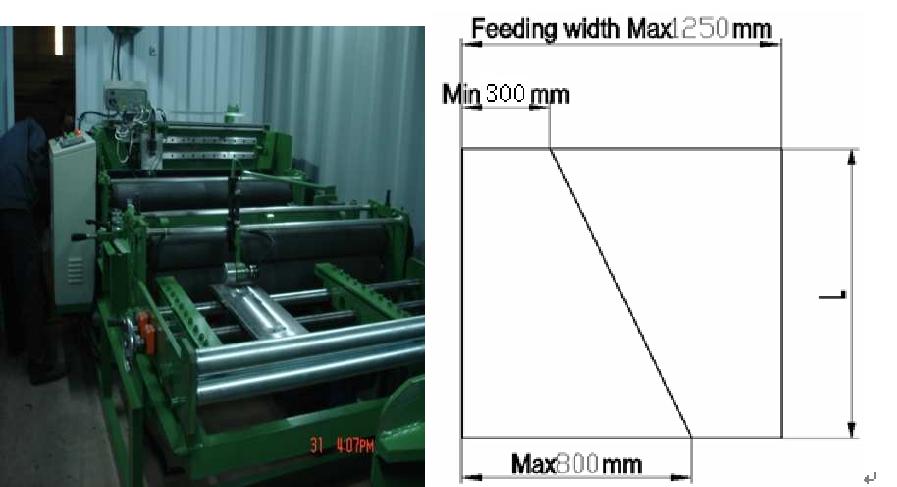

III Simple Roll은 슬리 팅을위한 Mahcine을 형성합니다
1. 매뉴얼 디 - 코일러한 단위
-도 참조
2, 기술적 인 매개 변수 :
기계는 코일 두께에서 각도 절단을하는 데 사용됩니다 : 0.7mm - 1.2mm, 알루미늄,
0.5mm-0.8mm, 강 재질 장력 : G300MPA 절단 코일 폭 : 최대 800mm 절삭 코일 폭 : 300mm 절삭 속도 : 약 13m / min
주요 모터 = 2.2kw × 2units.
결합 : PLC.,인버터,터치 스크린,인코더 등
하나의 20'GP 초침 컨테이너로 :
판매자가 재건축하여 컨테이너 재건이 균형적이고 안전한 전기인지 확인하십시오.
