yx18.5-80-800.
BMS
사양of
골판지 지붕롤 성형 기계

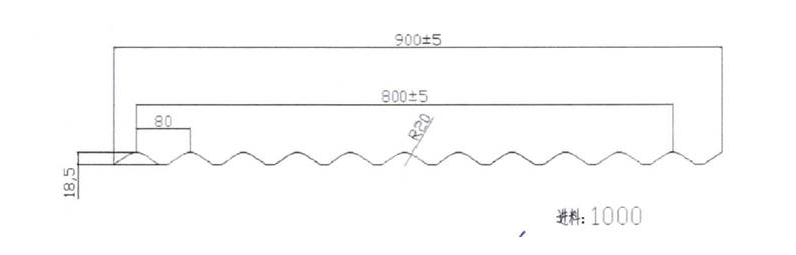

yx18.5-80-800 프로필
골판지 루프 롤 성형 기계 y.18~의80-800인용
프로필
재료
유효 폭 :800mm 효과적인 너비용인:-2 / +2mm
급지 폭 : 약1000mm 파도 간격공차 : ±0.5mm.
재료 두께 : 0.35-0.45웨이브 높이 mm공차 : ±0.5mm.
해당되는재료:PPGI그리고 gi.허용 오차의 길이 : ± 1 (6m)
콜드 롤강철(CRC)항복 강도로235-345mp.a검사 두께 : 0.4mm
일하다따르다
Decoiler → 수동전하다-씨제요테르 →가이드Feeding→롤Forming.System → 유압
포스트 커터 → 랙 출구
기계 구성 요소
1) 수동 디코 일러 : 한 세트
%1)사전 절단기
쉬운 작동 및 자재 저장을위한 수동 사전 커터가있는 경우 :
그것은 고급 기능이며 재료를 절약하는 생산에 좋습니다, 폐기물 없음e
삼)주 기계

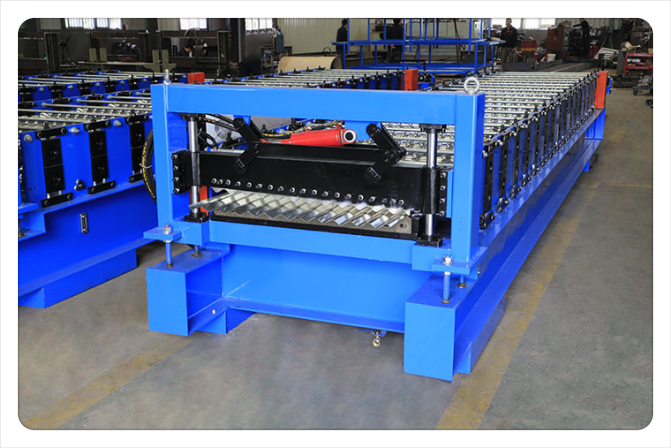

기계 치수 (L * W * H.):에 대한8500mm * 1500mm * 1200mm
먹이 재료 가이드, 바디 프레임H450 유형 강철용접으로
측면 벽 두께 :Q235 T18.mm;묶다막대:Ф22.아연 도금
에서 제조 된 롤러45 # 강철, CNC.선반, 열처리, 하드 크롬 코팅
두께가있는 것0.04mm,표면거울 치료 (더 긴 수명과 방지를 위해)
그만큼롤러의 보증은 5 년입니다
샤프트 직경 =.Ф75 / 85.mm,정도가공
기어 / 스프로킷운전, 약 18 단계형성
주요 모터（폴라로이드 브랜드）=7.5kw., 주파수 속도 제어
속도 redcecer.모터:R시리즈;
체인:Ziqiang (중국 톱 1 브랜드 동풍 그룹)
체인 크기 :18 번 1 인치
슬라이딩 블록 :130 * 140mm.;
모든8.8 학년이있는 나사 볼트 ~을 위해기계 구조를 장시간 실행하는 동안 기계 구조를 단단히 고정하십시오.
재료 두께를위한 실제 성형 속도0.35mm : 20m / min. (절단 시간은 포함되지 않으면 생산 속도가있는 절단 시간이 포함됩니다.18m / min)
4)POST HYDRAULIC절단Device.
게시하다에게잘라 내고, 멈추다절단, 두절단 블레이드 디자인의 조각 유형, 블랭킹 아니요
유압 모터 :3kw.;절단압력:0-1.6MPa.; 절단 시간 :2S.
절삭 공구 재질 : CR12.mov (= SKD11은 적어도 백만 번 절단 생활을 가진 SKD11),HRC58-62도 열처리
와 함께2 가이드 기둥전단을 위해지원, 무엇절단기를위한 더 안정적이고 더 긴 수명을 깎아 내리는 것
절삭 전력은 주 엔진 유압 스테이션에서 제공합니다.
유압 시스템오일을위한 오일 필터가 있습니다여과,까지순환 된 오일이 깨끗하고 유압 시스템의 수명을 길게하는지 확인하십시오.. (아래 그림 참조)
5) PLC 제어 시스템
제어그만큼수량 및 절단 길이 자동
생산을 입력하십시오데이터(프로덕션 배치, PC, 길이 등) 터치 스크린에서,
그것은 끝낼 수 있습니다그만큼생산자동으로.
PLC, 인버터, 터치 스크린, 인코더 등과 결합
길이 컷 - 길이의 공차≤ ± 1.mm
제어 전압24V.

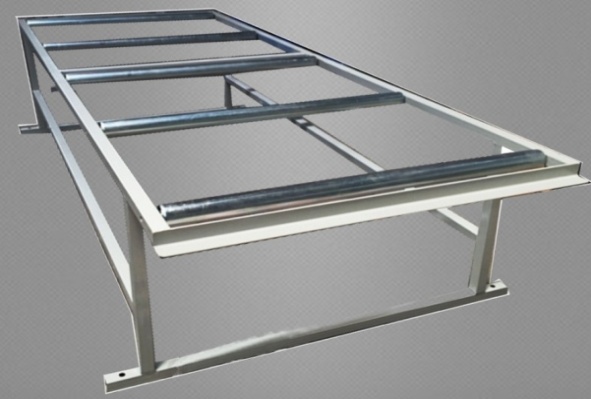

6) 출구 랙 :구금되지 않은 T.우스 단위, 함께쉬운 움직임을 위해 롤러
위의 사양 및 사진은 참고 용으로 만되어 있습니다. 정확한 사람은 약간 다릅니다.
그리고 기계를 참조해야합니다.
