YX125-70
BMS

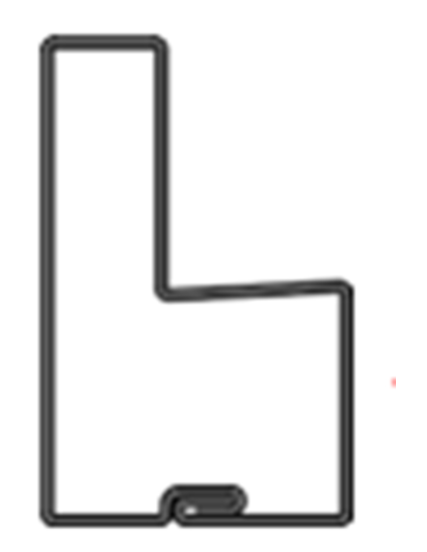

프로필
| 재료 | 적용 가능한 재료 | 아연도금강판(GI), 냉간압연강판(CRC) |
재료 두께 | 1.5-2.0mm | |
항복강도 있음 | G340-550Mpa | |
| 코일 | 먹이는 폭 | 300mm |
코일 ID 범위 | 508mm±30mm | |
용량 | 최대.3톤. | |
기계 | 베이스 프레임 | H450 용접으로 강철을 입력합니다. |
롤러 재질 | GCR15 강철(=EN31 강철) | |
롤러 스테이션 | 28단계 형성 | |
축 직경 | ф80, 정밀 가공. | |
커터 | 경도 | HRC58-62 정도까지 열처리 |
절단 공차 | ≤±1mm | |
| 힘 | 운전 방법 | 기어/스프라켓 변속기 |
| 메인 모터 | 11KW | |
| 절단기용 펌프 모터 | 4KW | |
PLC 제어 시스템 | 인버터 | Schneider Electric/DELTA(대만 브랜드) |
터치 스크린 | WEINVIEW(대만 브랜드) | |
인코더 | KOYO(일본 브랜드) 또는 OMRON(일본 브랜드) | |
제어 전압 | 24V |

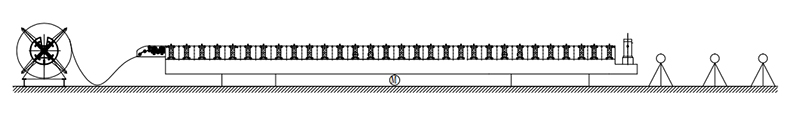

Decoiler→Guide Feeding→Roll Forming System→AUTO 포스트톱 커터 장치→출구 랙
기술 사양

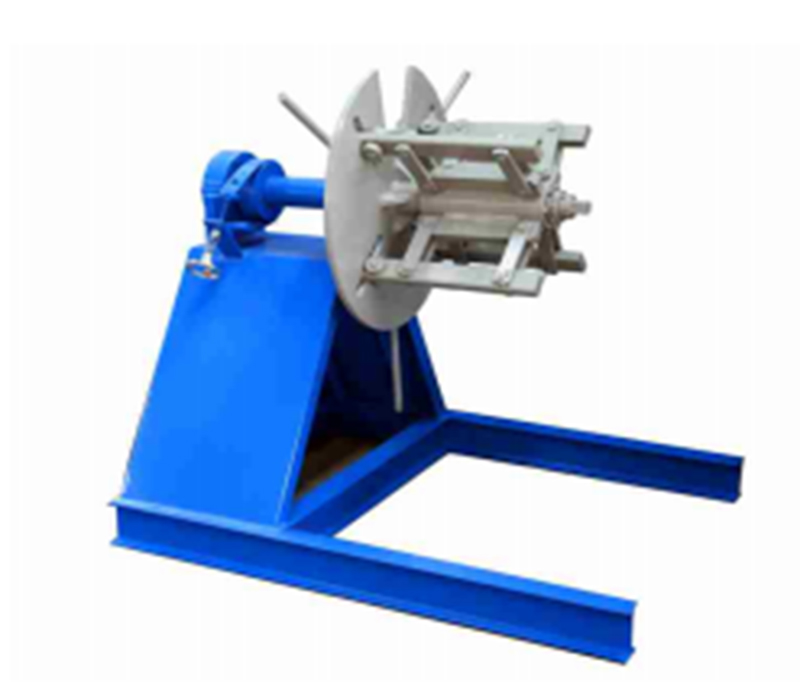

1) 수동 디코일러: 한 세트
전원이 공급되지 않는 경우 강철 코일 내부 보어 수축 및 정지를 수동으로 제어합니다.
최대 공급 폭: 300mm,코일 ID 범위 508mm±30mm.용량: 최대.3톤.
2) 수유 가이드

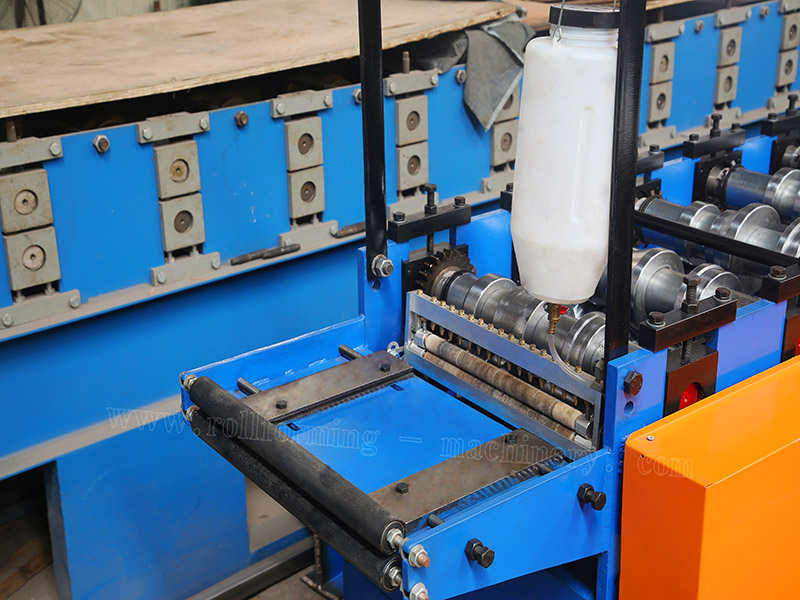

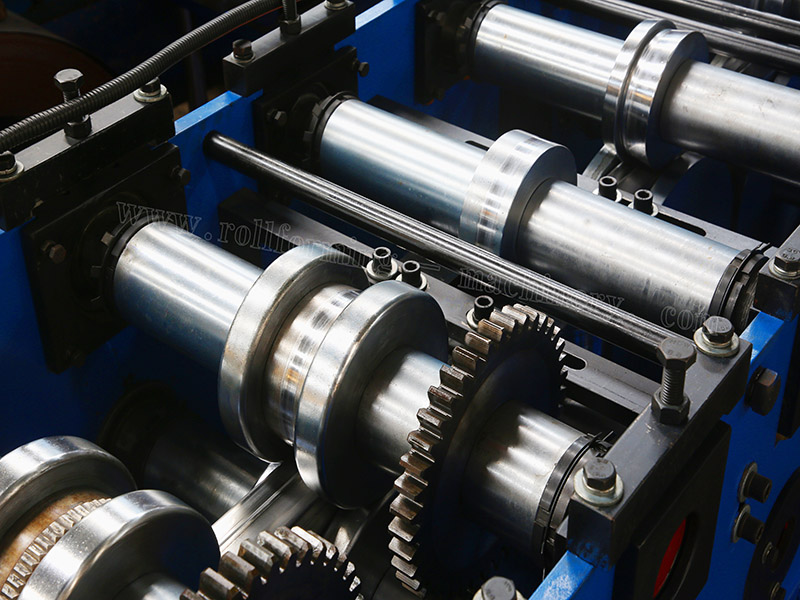

3) 주요 기계
공급 재료 가이드 포함, 본체 프레임 H450 용접으로 강철을 입력합니다.
측벽 두께: Q235t18mm.
다음에서 제조된 롤러 GCR15 강철(=EN31 강철),HRC58-62
샤프트 직경=ф80, 정밀 가공.
기어/스프라켓 구동,정보 28단계 형성.
메인 모터=11KW , 주파수 속도 제어.

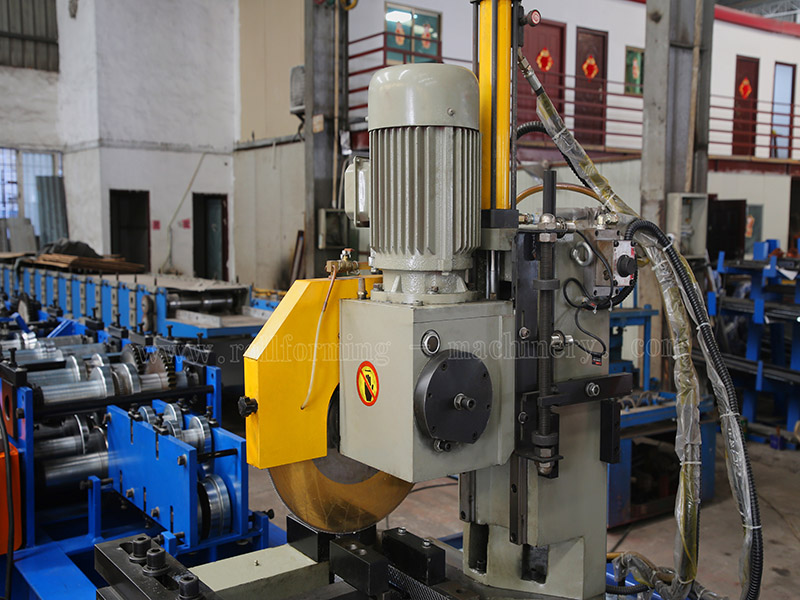

4) 자동 포스트톱 절단 장치
절단할 포스트, 절단 중지, 모터: 4KW

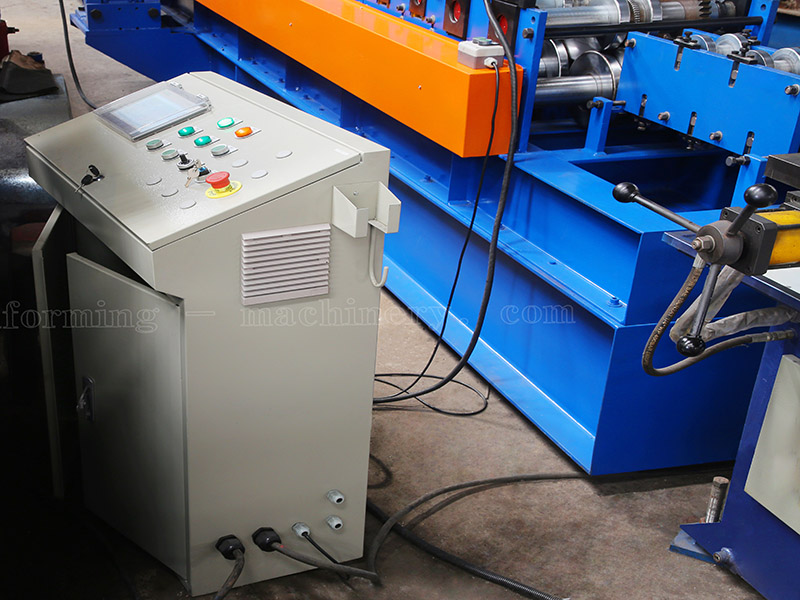

5) PLC 제어 시스템
수량과 절단 길이를 자동으로 제어합니다.
터치스크린에 생산 데이터(생산 배치, 개, 길이 등)를 입력합니다.
생산을 자동으로 완료할 수 있습니다.
결합 대상: PLC, 인버터, 터치 스크린, 인코더 등

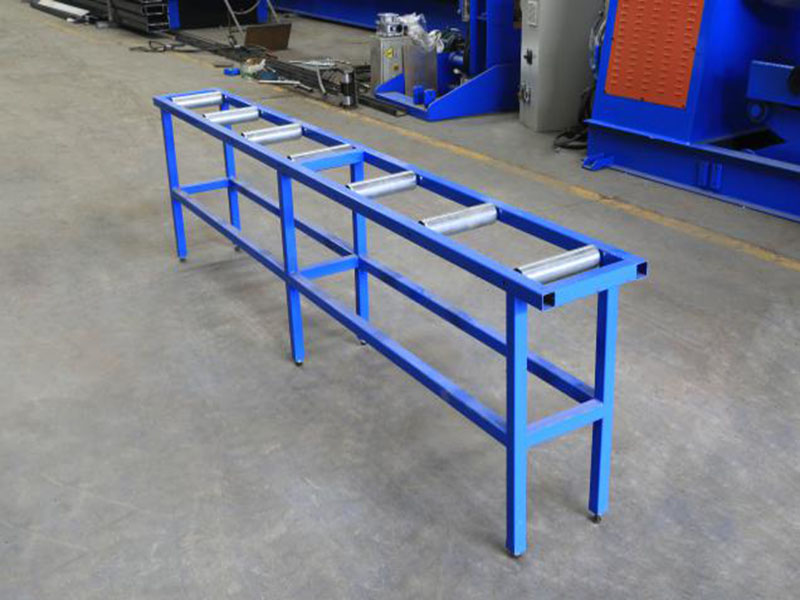

6) 출구랙

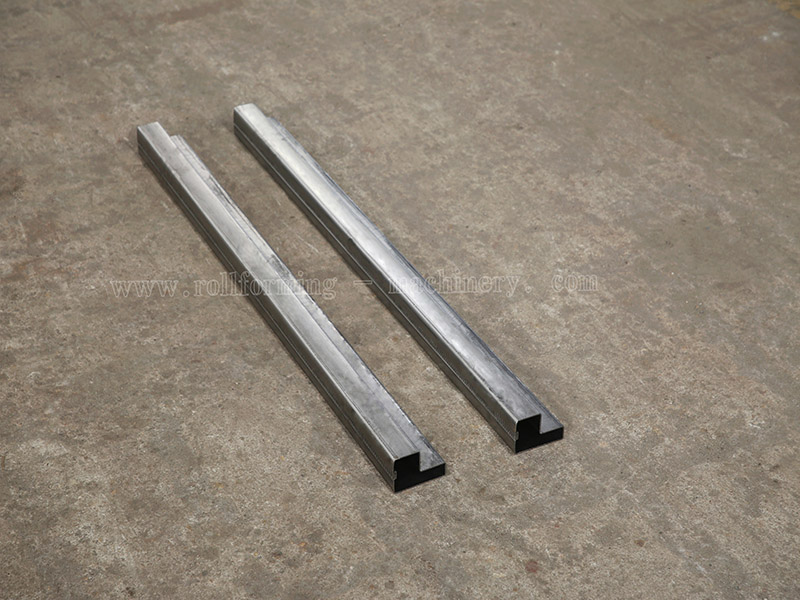

7) 제품 쇼
포장 방법:기계 본체는 알몸이며 플라스틱 필름으로 덮음(먼지와 부식 방지)컨테이너에 적재하고 강철 로프와 잠금 장치로 적합한 컨테이너에 꾸준히 고정하여 장거리 운송에 적합합니다.
거래조건
1. 최소 주문 수량 (MOQ): 1 세트
2. 배달 시간 : 근무일 기준 약 45 일
3. 선적항: 샤먼항
4. 지불 유형: T/T 또는 L/C
5. 수출 : 대만, 영국, 프랑스, 싱가포르, 그리스, 호주, 미국, 멕시코, 브라질, 칠레, 볼리비아, 트리니다드, 이스라엘, 사우디 아라비아 등 50 개 이상의 국가 및 지역으로
