사양

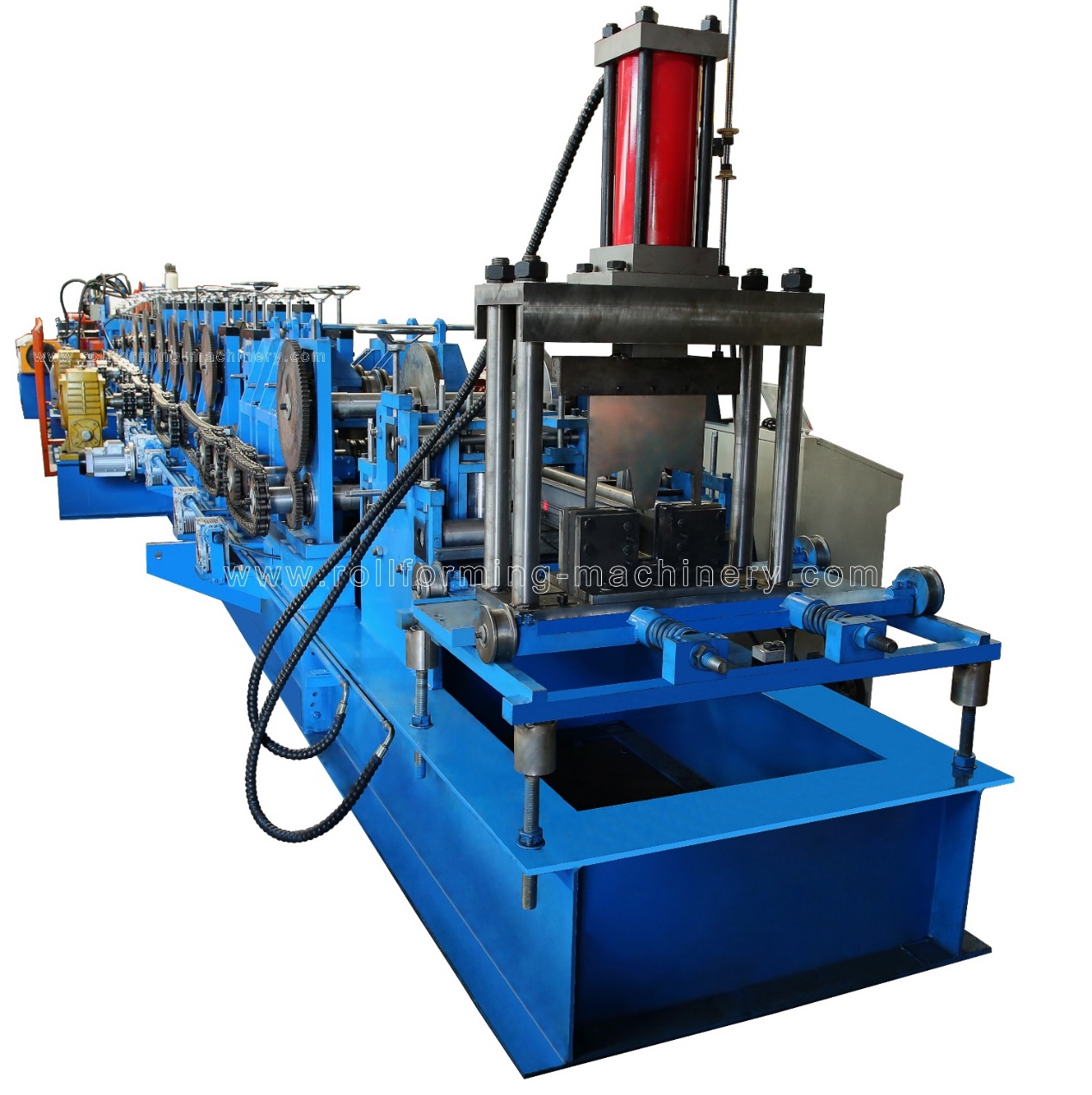

롤 성형 기계오메가 프로필

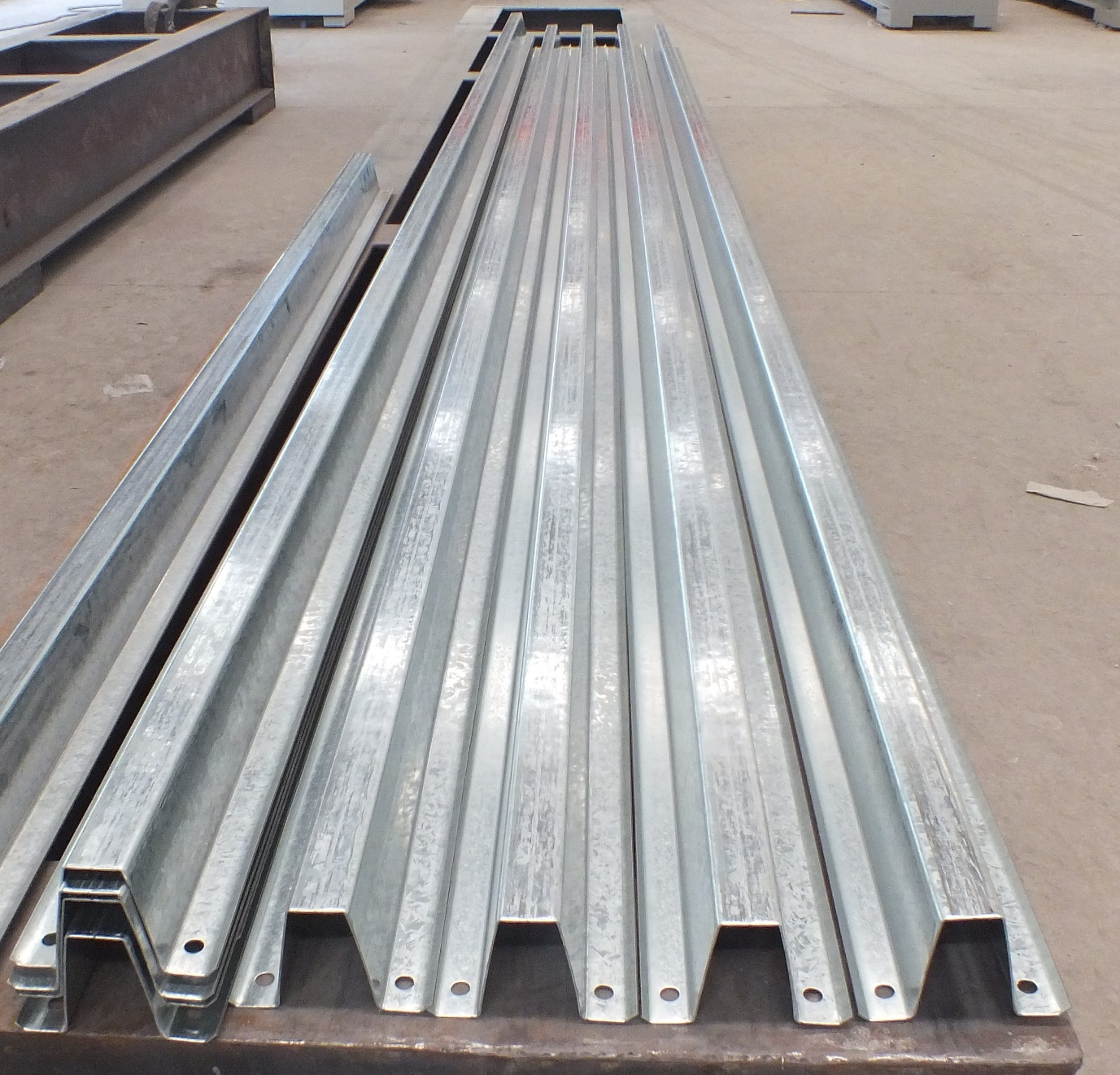

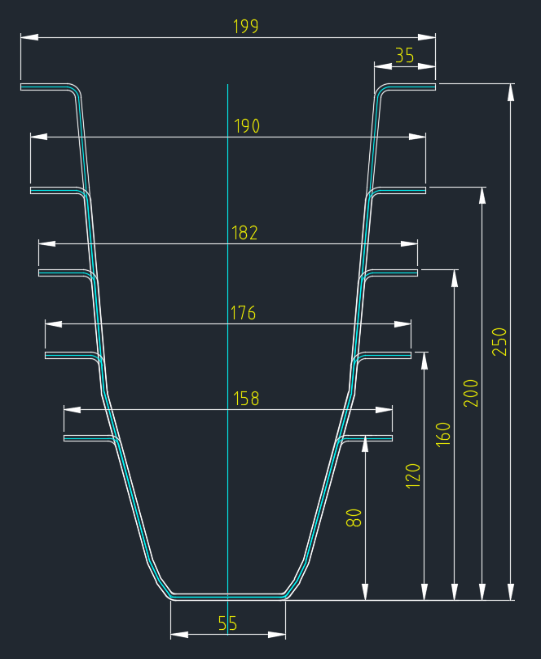

ⅰ. 프로필 그림
플레이트 벤드의 내부 라디오 : 3mm.
Ⅱ...에 재료:
재료 두께 : 1.5 ~ 3.0mm
적용 재질 :S320GD 및 S350GD 아연 도금 강철 코일
ⅲ.machine 구성 요소
1) 유압 Decoiler :하나는 10 톤으로 설정합니다
유압 시스템 코일 내부 구멍을 확장,펌프 모터 : 3KW.
선회 속도를 조절하는 주파수 인버터,모터 : 7.5KW.
전기 제어 캐비닛, 동력화,
최대. 급지 폭 : 640mm, 코일 ID 범위 : 510 +/- 30 mm.
최대 용량 : 10Tton, 유압 홀딩 암, 여행이있는 유압 로딩 차량. 코일 캐리지 난간 길이 .3000mm
코일 자동차 : 코일 자동차 최대 3000mm의 앞으로 / 뒤로 스트로크
2) 냉간 압연기 :
ㅏ. 수유 재료 가이드 및 레벨링 장치가 7 교정 롤러 (3 롤러 4 다운 롤러), 스트레이트 닝 샤프트 직경 =Ф95mm., 정밀 가공

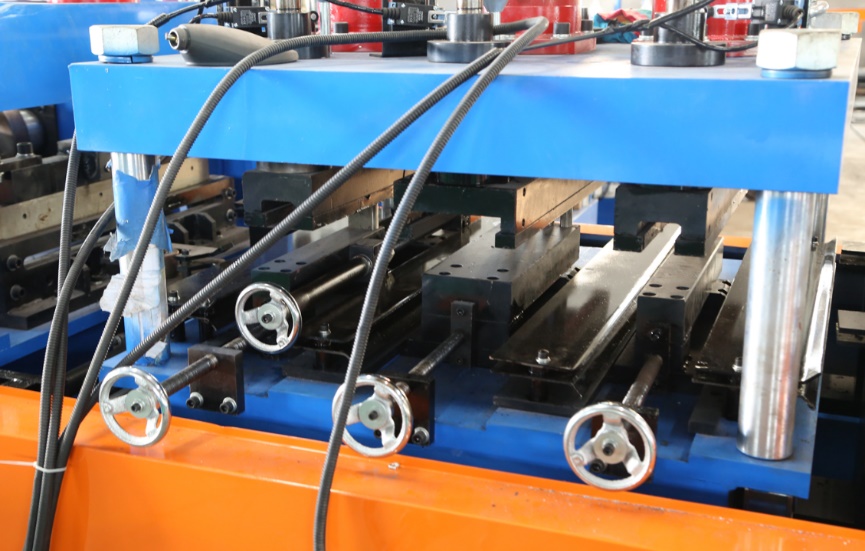

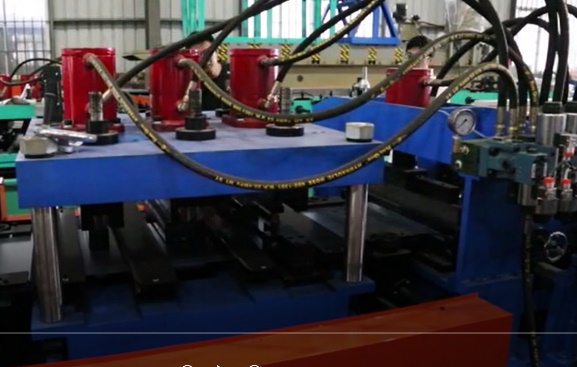

비. 3 개의 실린더 홀 프리 펀칭 시스템 :
각 프레스에서 30x20의 2 개의 구멍 용량이있는 경우,
구멍 사이의 거리 조정 (TrasVersal)
롤 성형 라인에서 프로그래밍 할 수있는 구멍 사이의 종 방향 거리.
펀칭 핀 재질 :CR12MOV (= D2 철강)
단일 실린더 유압 프리 커팅 시스템 :
유압 사전 전단 장치,
절삭 공구 재질 :CR12MOV (= D2 철강), 열처리
유압 모터 : 11KW (중국 브랜드)

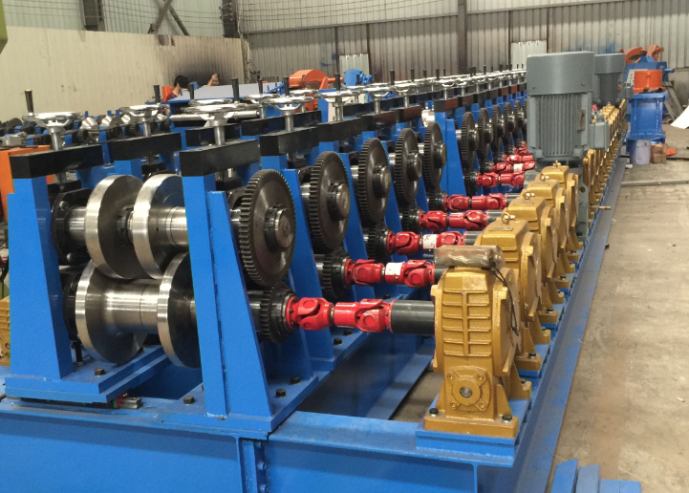

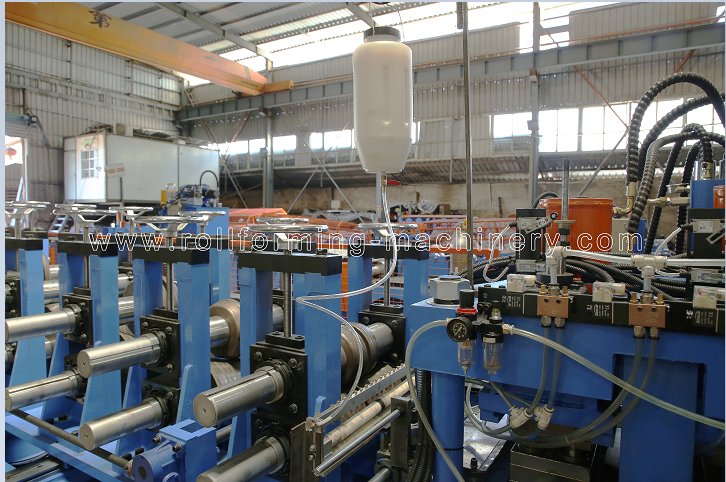

씨. 바디 프레임에서 만든450 # H.용접으로 강철을 타이핑하십시오.
롤러에서 제조 된 것툴링 스틸 CR12 (= D3 강), 정밀 가공, 열처리;
45 #에서 제조 된 샤프트, 샤프트 직경 =.Ф90mm / Ф75mm., 정밀 가공
기어 박스 운전,24 단계형성
주 모터 =.22KW * 2 일반 모터 (서보 모터가 아님))
크기 변경 모터 : 0.75kw x 2pcs (중국 브랜드 포함)
성형 속도 약 8m / min 펀칭을 위해 3 정거장을 가진 5 미터 프로파일과 절단 용 1
빠른 변경 크기 디자인, 각 크기는 5-10 분의 크기를 변경합니다 (각 생산 크기 변경에 대해 1-2hours 이상이 걸리는 전통적인 오래된 스타일 기계와 같은 롤러 또는 스페이서를 변경할 필요가 없습니다).

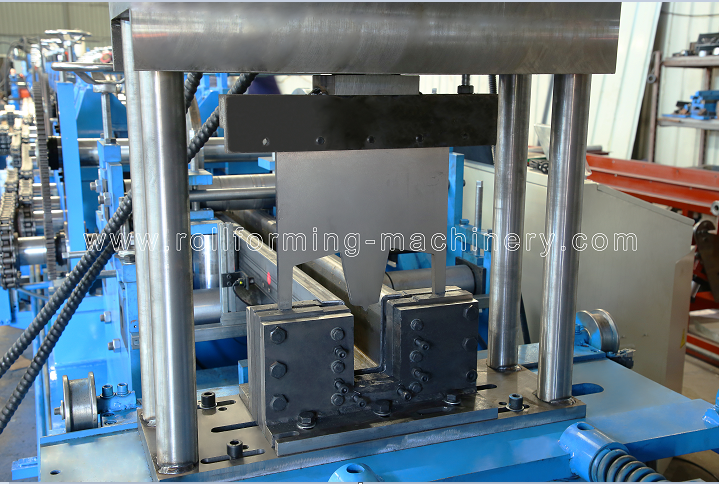

삼)특허받은 유니버셜유압 포스트 절단 장치 :
유압 포스트 컷, 절단 절단으로 멈추십시오.
포스트 커터 및 프리 커터는 동일한 유압 모터를 사용했습니다.
3 블레이드 유형,다른 크기 조정
절삭 공구 재질 :CR12MOV (= D2 철강), 열처리

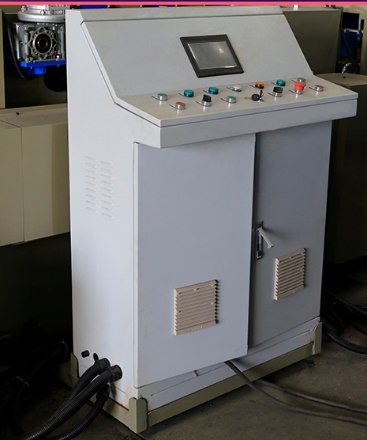

4) PLC 제어 시스템
수량, 절단 길이를 자동으로 제어하십시오
결합 : PLC, 인버터, 터치 스크린 (영어 및 중국어), 인코더 등
PLC : Siemens 브랜드
인버터 : Schneider Electric Brand.
터치 스크린 : Siemens 브랜드
인코더 : Omron 브랜드 (일본)
컷 투 - 길이의 공차 ± 1 mm
제어 전압 24V.

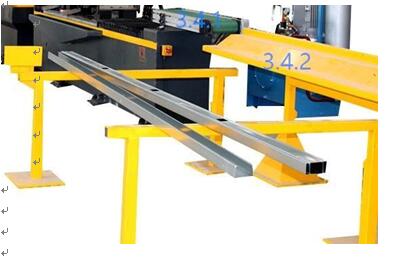

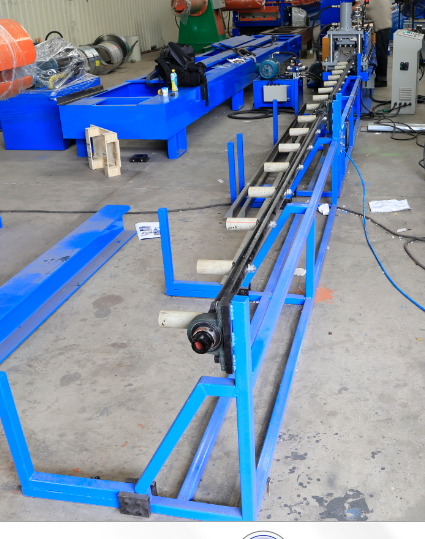

5) 출구 랙 :
6 미터 자동 오프로드 테이블,공기 소스는 구매자가 제공합니다
ⅳ. 기계 그림 (단지 참조 용)
