프로필
| 재료 | 적용 가능한 재료 | 아연도금강판(GI) |
재료 두께 | 0.8-1.5mm | |
항복강도 있음 | 550Mpa | |
| 코일 | 먹이는 폭 | 1220mm |
코일 ID 범위 | 508mm±30mm | |
용량 | 최대.5톤. | |
기계 | 베이스 프레임 | H450 용접으로 강철을 입력합니다. |
| 측벽 두께 | Q235t20mm | |
롤러 재질 | 45# 강철, 입히는 단단한 크롬 | |
롤러 스테이션 | 26/27-형성 단계 | |
축 직경 | Ø80/95mm, 고주파 가공 | |
커터 | 경도 | HRC58-62 정도까지 열처리 |
절단 공차 | ≤±1mm | |
| 힘 | 운전 방법 | 기어/스프라켓 변속기 |
| 메인 모터 | 22*2KW, 주파수 속도 제어 | |
| 절단기용 펌프 모터 | 11KW | |
PLC 제어 시스템 | 인버터 | Schneider Electric/DELTA(대만 브랜드) |
터치 스크린 | WEINVIEW(대만 브랜드) | |
인코더 | KOYO(일본 브랜드) 또는 OMRON(일본 브랜드) | |
제어 전압 | 24V |
5T 유압 데코일러→수동 프리 커터 장치→피딩 가이드 장치→롤 포밍 시스템→유압 포스트 커터 장치→자동 출구 랙
기술 사양

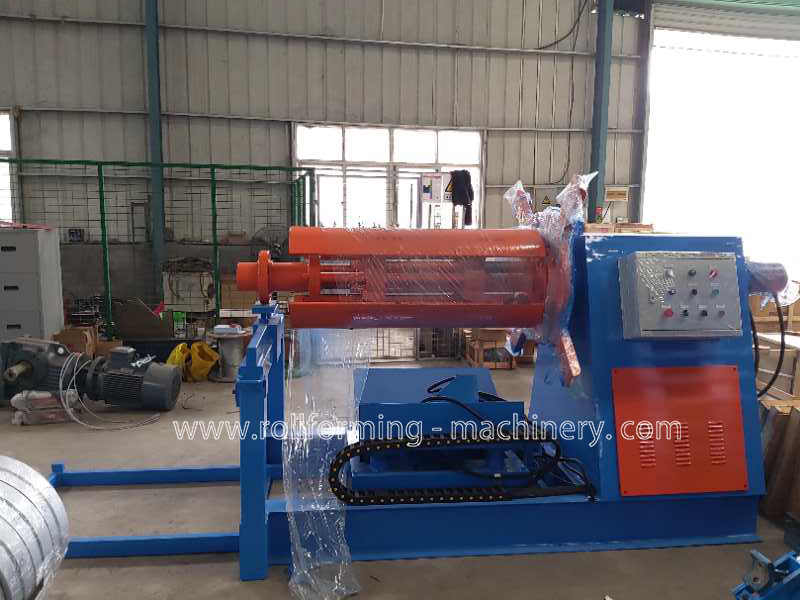

1) 5T 유압 데코레이터:1 세트
유압 제어 강철 코일 내부 보어 수축 및 정지
자동 공급 전원 및 자체 정지 장치
외경:1600mm
모터:3KW,오일 펌프 모터:2.2KW
용량:최대 5톤, 코일 자동차 포함
2) 유압 프리커터 장치
전단 절단기 재료 사용 Cr12MoV 강철(=SKD11 강철)
3) 주요 기계

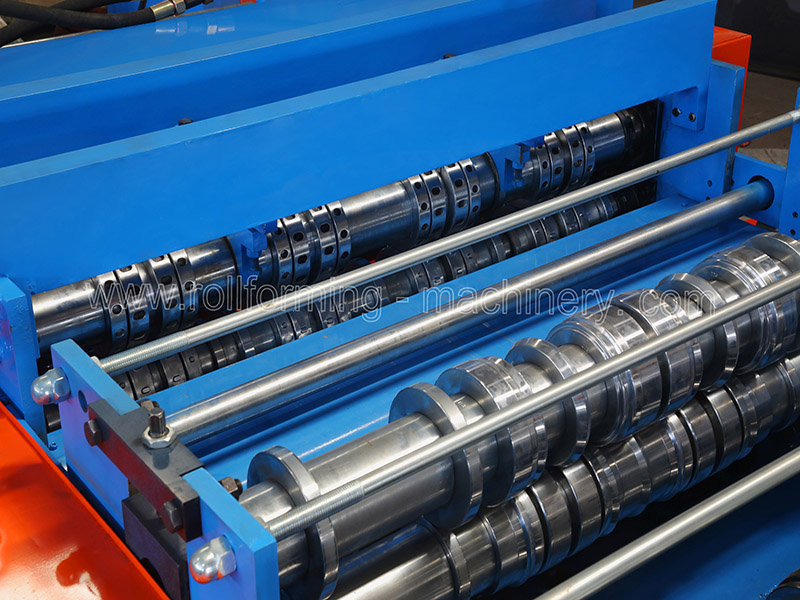

다음에서 제조된 롤러 45# 강철,경질 크롬 코팅
다음에서 제조된 엠보싱 롤러 GCr15 강철(=EN31 강철)
열처리, HRC 58-62 정도
롤 성형 속도:18-25m/분
4) 포스트 유압 절단 장치
절단 포스트, 절단 중지, 절단 블레이드 디자인의 두 조각 유형
유압 모터:11KW;절단 압력:0-16Mpa
절단 도구 재료:Cr12MoV(= SKD11 강철),HRC58-62에 열처리
절단 수명이 최소 백만 배에 달함
절단력은 주 엔진 유압 스테이션에서 제공됩니다.

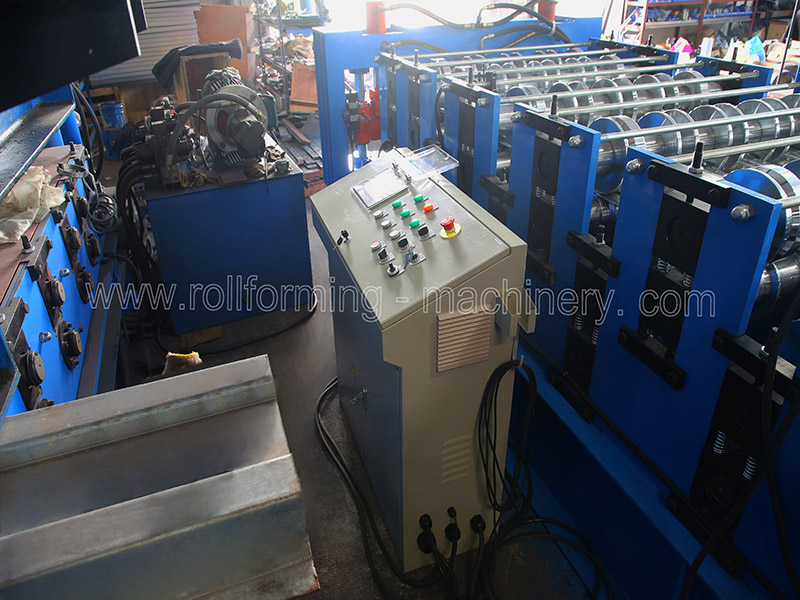

5) PLC 제어 시스템
수량과 절단 길이를 자동으로 제어합니다.
생산 데이터(생산 배치, 개, 길이 등)를 터치 스크린에 입력합니다.
생산을 자동으로 완료할 수 있습니다.
결합 대상: PLC, 인버터, 터치 스크린, 인코더 등
6) 출구 랙:3개 단위

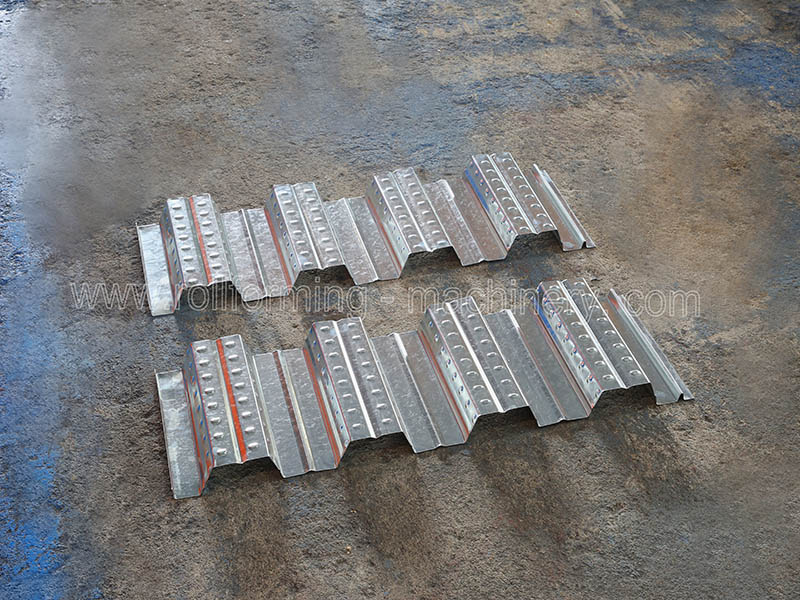

7) 제품 쇼
포장 방법:기계 본체는 알몸이며 플라스틱 필름으로 덮음(먼지와 부식 방지)컨테이너에 적재하고 강철 로프와 잠금 장치로 적합한 컨테이너에 꾸준히 고정하여 장거리 운송에 적합합니다.
판매 후 서비스
1. 보증은 24 개월 클라이언트가 기계를 받은 후에.
24개월 이내에 교체 부품을 고객에게 무료로 배송해 드립니다.
2. 우리는 기계의 전체 수명 동안 기술 지원을 제공합니다.
3. 우리는 기술자를 보내 고객의 공장에 근로자를 설치하고 훈련시킬 수 있습니다. 추가 비용.
