YX18.5-8
BMS

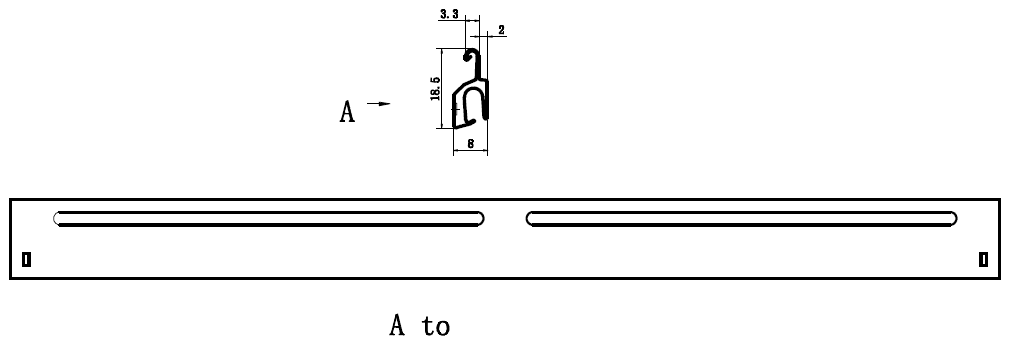

프로필
| 재료 | 적용 가능한 재료 | 알루미늄 코일 |
재료 두께 | 0.3-0.4mm | |
항복강도 있음 | 186-198Mpa | |
| 코일 | 먹이는 폭 | 약 72mm |
코일 ID 범위 | 508mm±30mm | |
용량 | 최대.0.5톤. | |
기계 | 베이스 프레임 | H350형 강철을 용접합니다. |
| 측벽 두께 | 유럽의 독립 구조 | |
롤러 재질 | Cr12 강철, 정밀 가공, 경질 크롬 코팅 | |
롤러 스테이션 | 형성을 위한 22단계 | |
축 직경 | Ø55mm, 고주파 가공 | |
커터 | 경도 | HRC58-62 정도까지 열처리 |
절단 공차 | ≤±1mm | |
| 힘 | 운전 방법 | 기어/스프라켓 변속기 |
| 메인 모터 | 5.5*2KW, 주파수 속도 제어 | |
| 절단기용 펌프 모터 | 1.5KW | |
PLC 제어 시스템 | 인버터 | 지멘스 / 델타 |
터치 스크린 | 지멘스/WEINVIEW | |
인코더 | KOYO(일본 브랜드) 또는 OMRON(일본 브랜드) | |
제어 전압 | 24V |
1) 대만 디자인은 형성된 판금이 가능하다는 것을 보장합니다 단단히 오버했다 그리고 무너지거나 훼손되기가 쉽지 않습니다
2) 높은 생산 효율을 위한 유압식 플라잉 펀칭 서보 제어 플라잉 톱 절단.
3) 한 명의 작업자가 여러 대의 기계를 관리할 수 있도록 하기에는 불충분한 상태 확인 및 LED 타워 조명 부저 등 다양한 기능이 있습니다.
4) Industry 4.0 인터페이스를 갖추고 있으며 다양한 생산 모드와 여러 작업을 설정하는 데 사용할 수 있는 메모리 설정입니다.
유압 Decoiler→Feeding Guide Device→Roll Forming System→Hydraulic 플라잉 펀칭 → 서보 제어 플라잉 톱 절단 → 출구 랙
인위적인 사양ns
1) 0.5T 유압 데코레이터:1 세트
유압 제어 강철 코일 내부 보어 수축 및 정지
자동 공급 전원 및 자체 정지 장치
최대 공급 폭: 500mm
코일 ID 범위:508+/-30mm
용량:최대 0.5톤
2) 수유 가이드 장치
기계의 주 출입구에 있는 좌우 안내 장치입니다.작업 중, 플레이트 양쪽의 원료가 왼쪽과 오른쪽으로 기계에 들어갑니다. 안내 장치는 올바른 위치를 유지하기 위해 원료 및 롤 성형 시스템을 만듭니다.안내 위치는 수동 나사 메커니즘으로 조정할 수 있으며 왼쪽과 오른쪽을 독립적으로 조정할 수 있습니다.

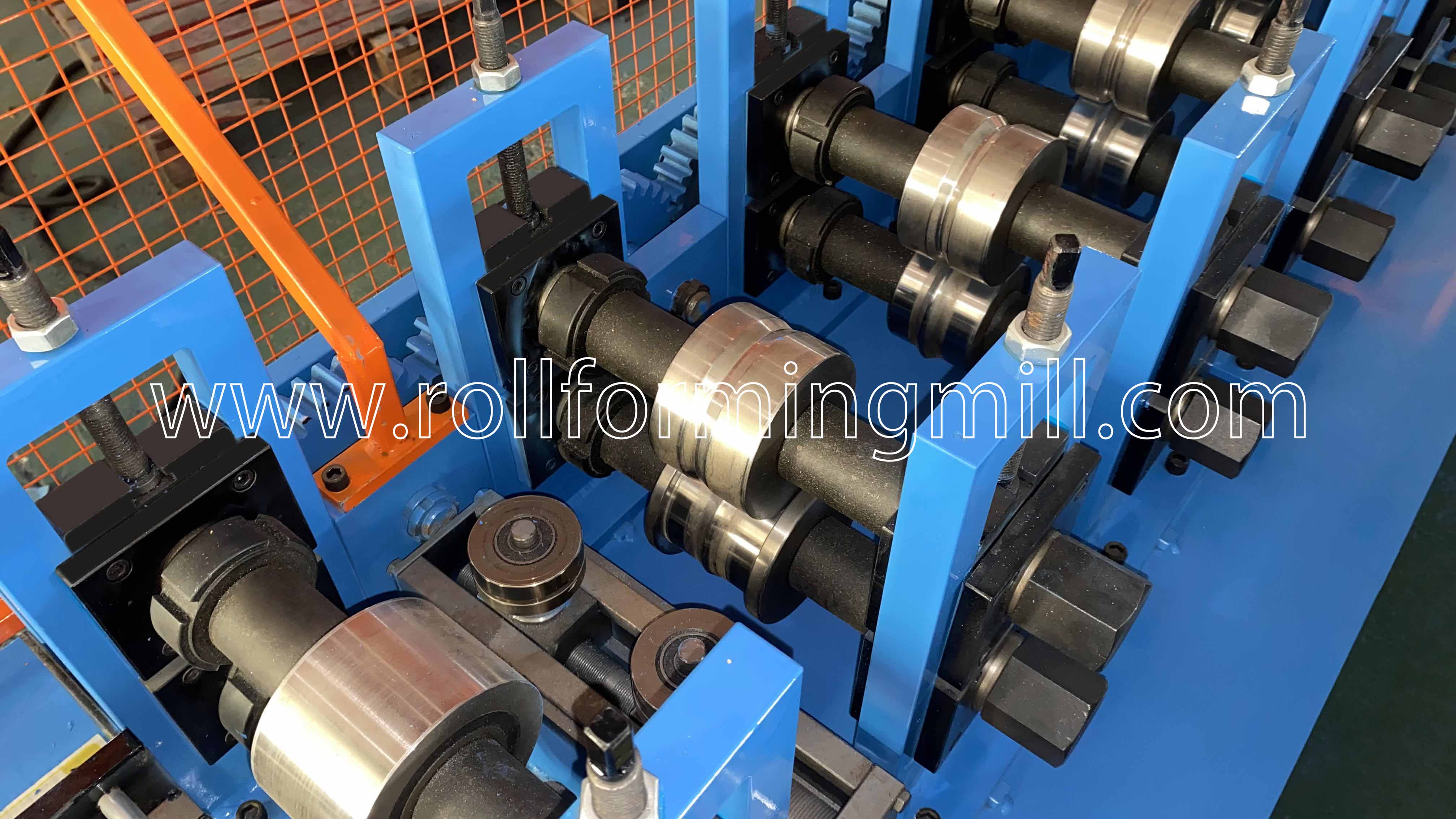

3) 주요 기계
다음에서 제조된 롤러 Cr12 강철, 정밀 가공, 하드 크롬 코팅
45# 강철, 담금질 및 템퍼링, 경질 크롬으로 제조된 샤프트
실제 성형 속도:15-20m/min(펀칭 및 절단 포함)

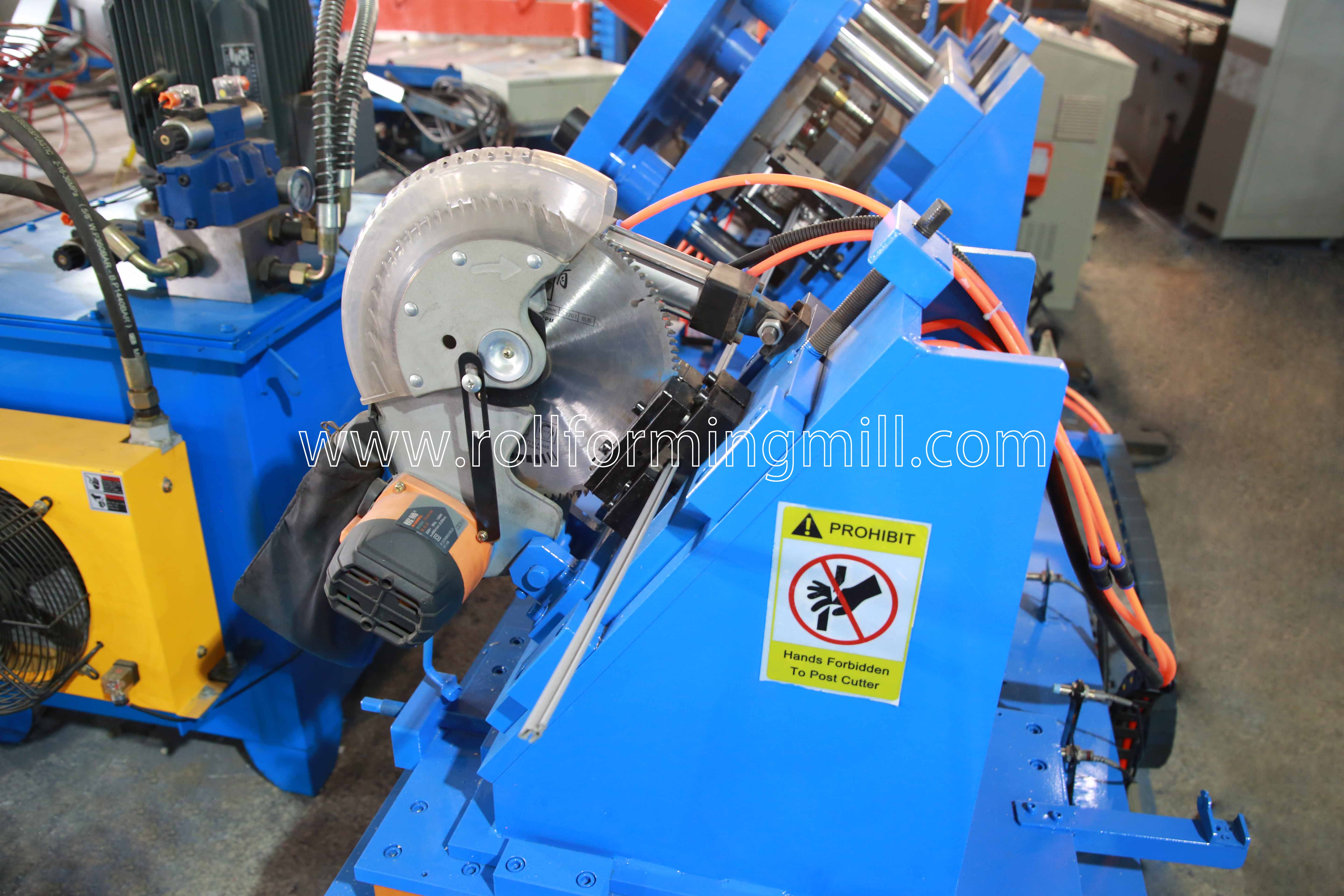

4) 서보 제어 플라잉 톱 절단
절단 도구 재료:Cr12MoV(= SKD11 강철),HRC58-62에 열처리

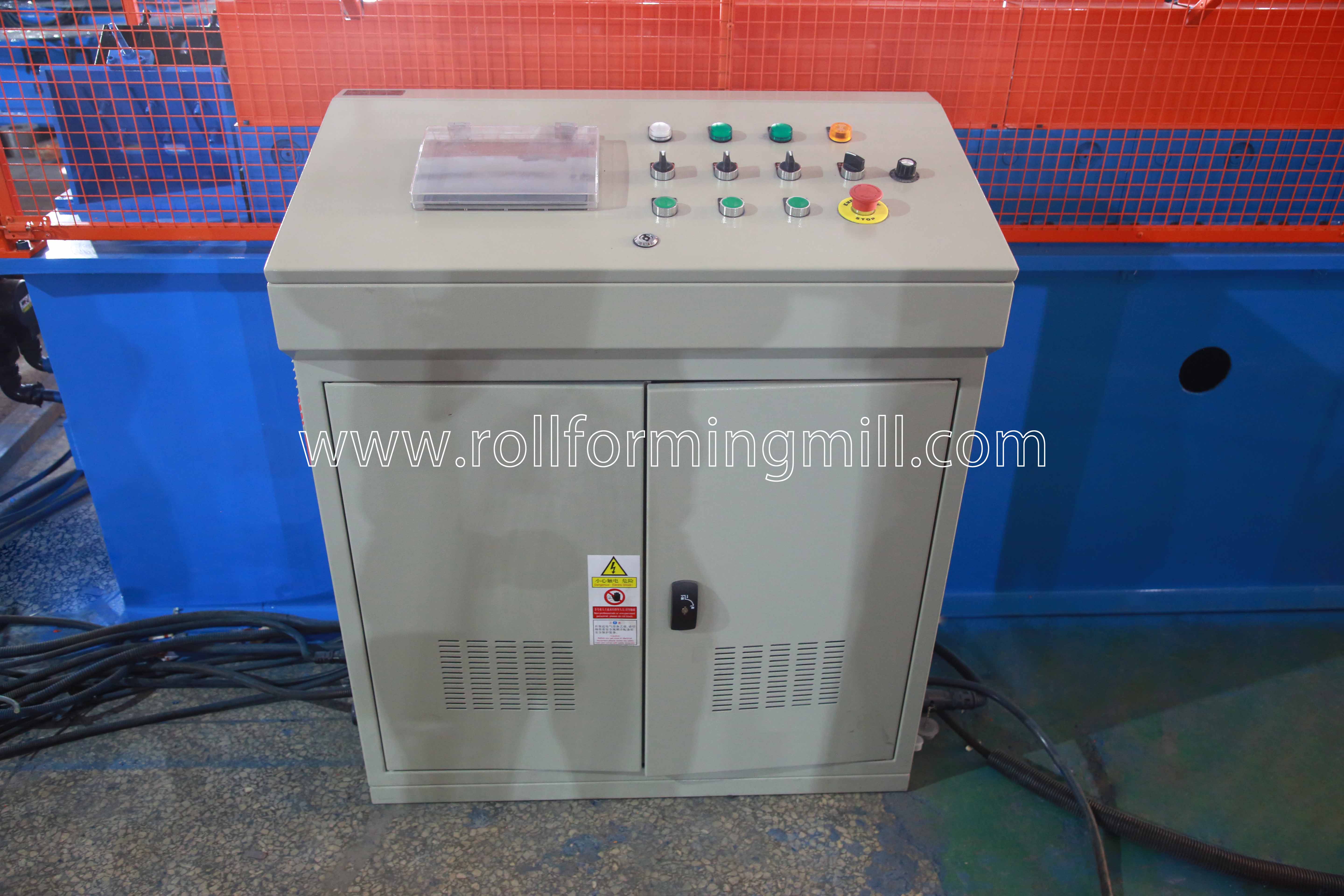

5) PLC 제어 시스템
수량과 절단 길이를 자동으로 제어합니다.
생산 데이터(생산 배치, 개, 길이 등)를 터치 스크린에 입력합니다.
생산을 자동으로 완료할 수 있습니다.
결합 대상: PLC, 인버터, 터치 스크린, 인코더 등
6) 출구 랙:3개 단위

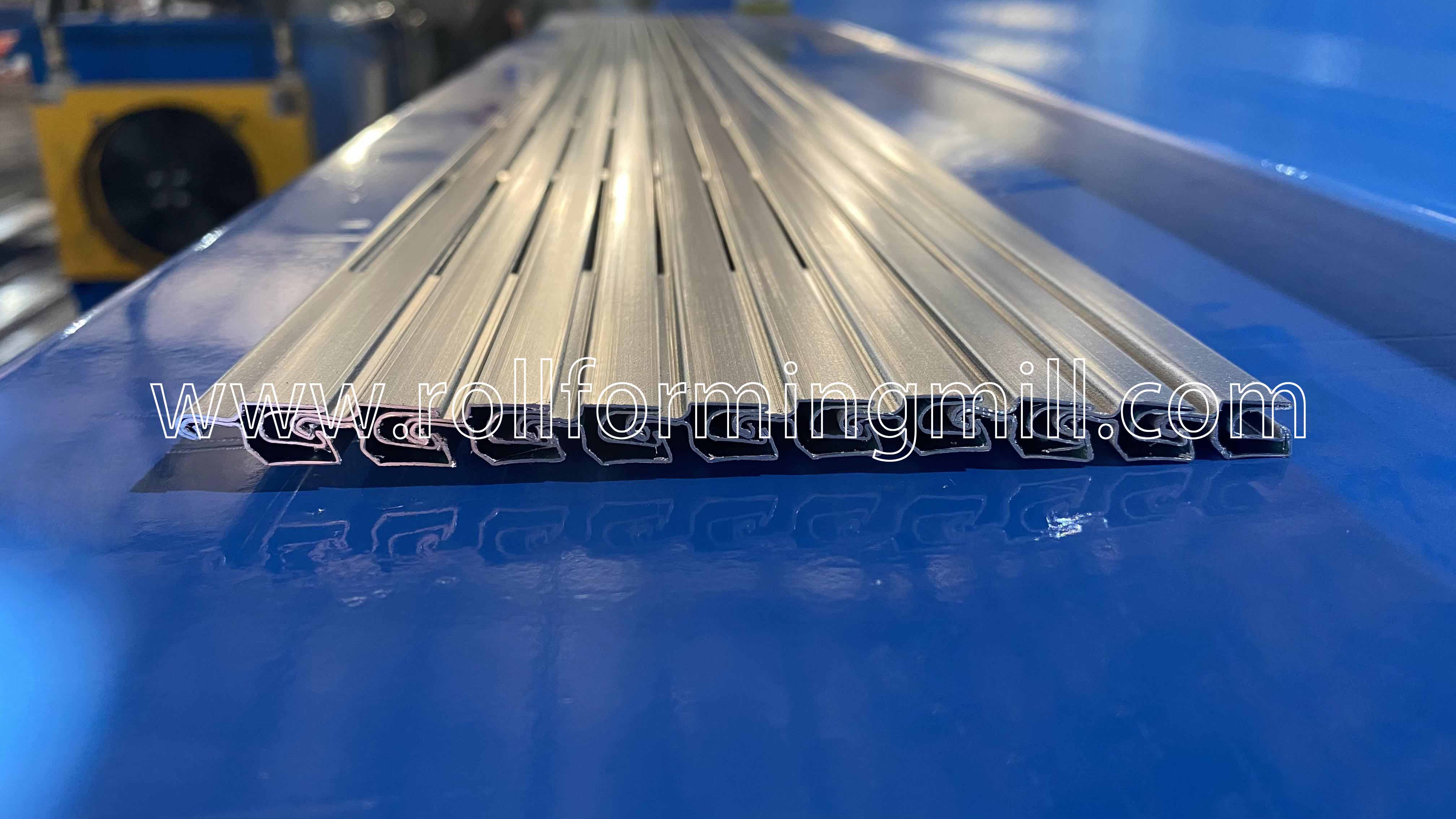

7) 제품 쇼
포장 방법:기계 본체는 알몸이며 플라스틱 필름으로 덮음(먼지와 부식 방지)컨테이너에 적재하고 강철 로프와 잠금 장치로 적합한 컨테이너에 꾸준히 고정하여 장거리 운송에 적합합니다.
판매 후 서비스
1. 보증은 24 개월 클라이언트가 기계를 받은 후에.
24개월 이내에 교체 부품을 고객에게 무료로 배송해 드립니다.
2. 우리는 기계의 전체 수명 동안 기술 지원을 제공합니다.
3. 우리는 기술자를 보내 고객의 공장에 근로자를 설치하고 훈련시킬 수 있습니다. 추가 비용.
