YX62-490
BMS
| 아니요. | 주요 매개변수 | 롤 성형 밀 매개변수 | ||
| 1. | 최대.먹이는 폭 | 1250mm | 성형 스테이션 | 20단계 |
| 2. | 유압 범위 | 0-16Mpa | 베이스 | H450 |
| 삼. | 코일 ID 범위 | 470mm±30mm | 측벽 두께 | Q235t18mm |
| 4. | 유압 모터 | 2.2KW | 샤프트 | Ø 75mm |
| 5. | 응용자료 | 아연도금시트(Gi), 냉간압연강판(CRC), 핫롤 | 메인 모터 전원 | 7.5KW |
| 6. | 항복 강도 | 245-550Mpa | 나사 볼트 | 8.8학년 |
| 7. | 성형 속도 | 12-15m/분 | 롤러 | 45# 강철 |
| 8. | 재료 두께 | 0.3-0.8mm | 기계 색상 | 파란색 |
| 9. | 제어 시스템 | PLC 제어 시스템 | 처리 모드 | CNC 선반, 열처리, 하드 크롬 코팅 |
| 10. | 테스트 재료 | BMS는 공급 재료의 크기를 제공합니다 기계 테스트 2주 전에 구입하려면 | ||
작업 흐름
데코일러→ 공급 가이드 장치 → 롤포밍밀→ PLC 시스템 → 유압식 후절단 장치→
출구 랙

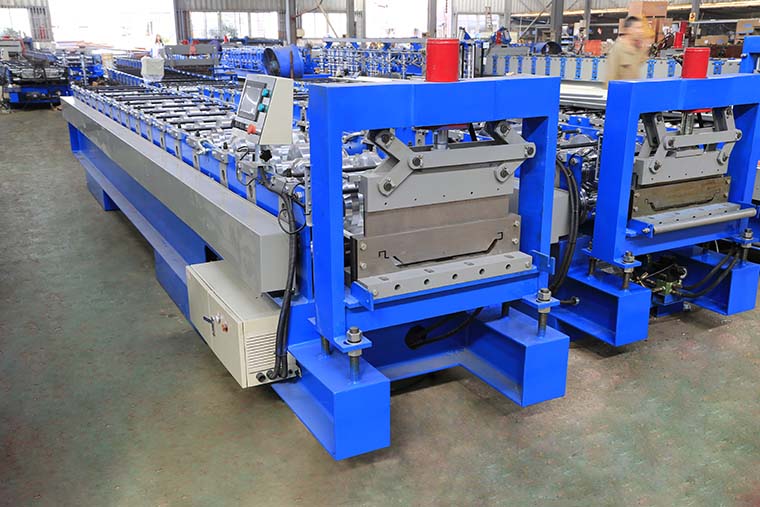

기계 구성요소 디스플레이

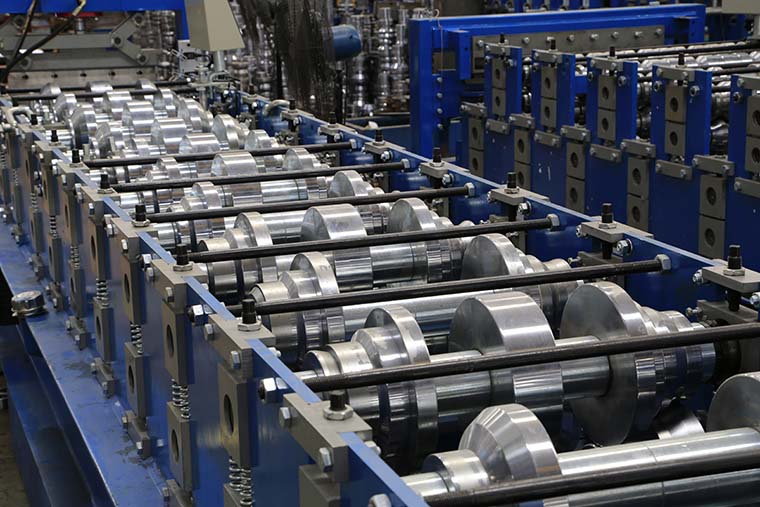

롤 성형 공장
본체 프레임 제작: H450 용접에 의한 강철 유형
측벽 두께:Q235t18mm
다음에서 제조된 롤러 45# 정밀 가공, 하드 크롬 코팅;두께 0.5mm, 표면 거울 처리(수명 연장 및 녹 방지);
샤프트 직경=Ø75mm, 정밀 가공
기어/스프라켓 구동,정보 20단계 형성
메인 모터=7.5KW, 주파수 속도 제어

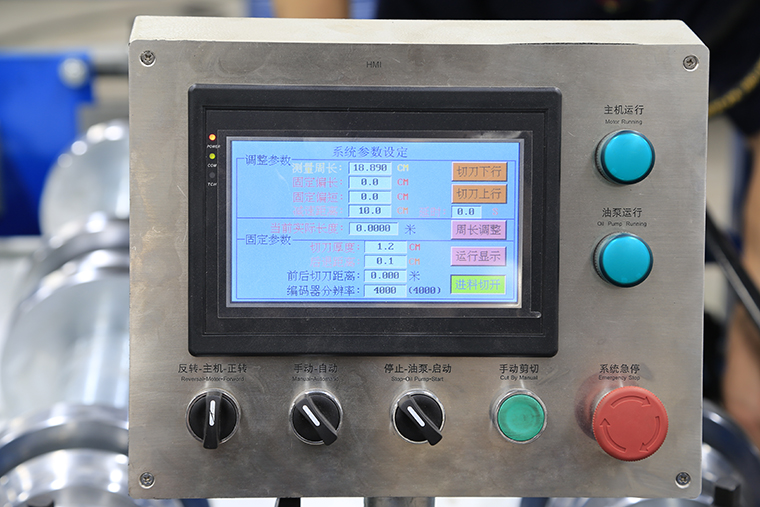

감동적인 스크린
1) 사용 PLC 제어 기술, 변수 빈도 속도 규제 기술, 에 깨닫다 자동적 인 생산 ~의 그만큼 전체 기계.
2) 시스템 provides a 친숙한 인간-기계 인터페이스, 수 세트 그만큼 배치, 길이 ~의 그만큼 작업물, 수량 등
3) 작동하다 모드:입력 화면 + 버튼 .
4) 인코더 세다 ,와 함께 계산 숫자 그리고 계산 길이 기능.

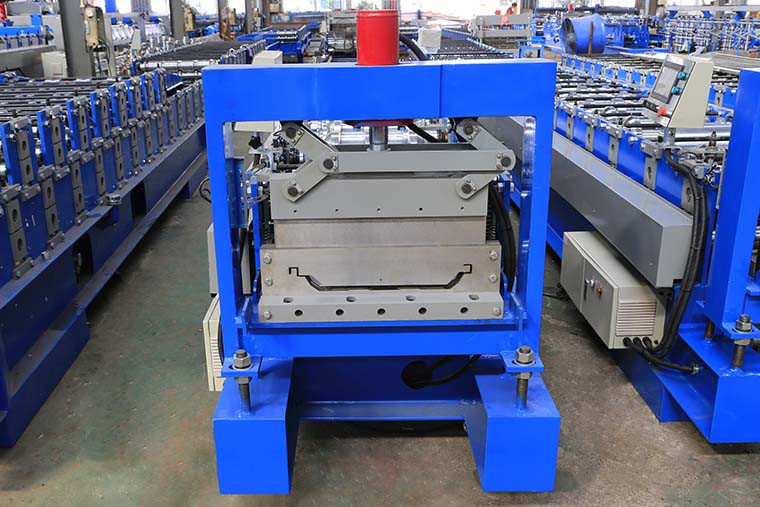

포스트 커터
후 절단, 절단 중지, 블랭크 절단 없음
유압 모터:5.5W, 유압 범위: 0-16Mpa
절삭 공구 재질 : 금형 강 D2(=Cr12Mov), HRC58-62 정도의 열처리

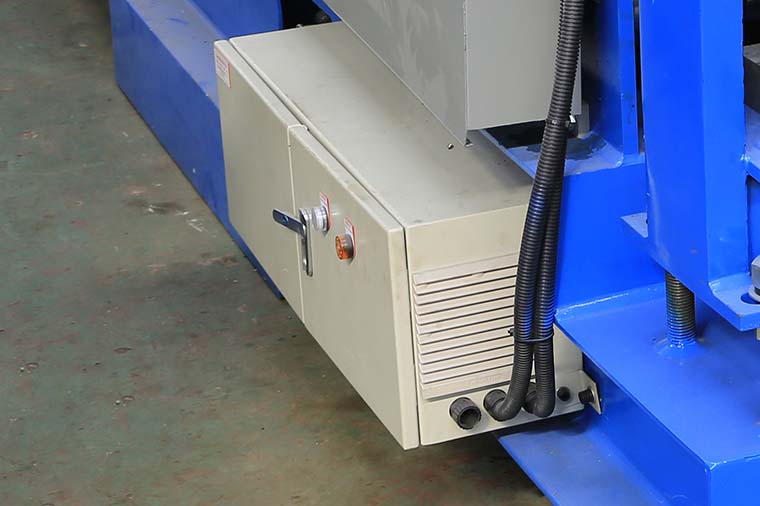

PLC 제어 시스템
결합: PLC, 인버터, 터치 스크린, 인코더 등
PLC: 슈나이더 일렉트릭(프랑스 브랜드)/지멘스(독일 브랜드)
인버터: 슈나이더 일렉트릭(프랑스 브랜드)/지멘스(독일 브랜드)
터치 스크린: 슈나이더 일렉트릭(프랑스 브랜드)/지멘스(독일 브랜드)
인코더: KOYO 또는 OMRON(일본 브랜드)
길이에 따른 절단 허용오차 ≤±2mm 제어 전압 24V
기계 생산 제품
