| 아니요. | 주요 매개변수 | 롤 성형 밀 매개변수 | ||
| 1. | 재료 두께 | 1.6-2.5mm | 성형 스테이션 | 18단계 |
| 2. | 먹이는 폭 | 그림에 따르면 | 바디 프레임 | H450 |
| 삼. | 응용자료 | 갈브anized 시트/ 냉간압연판/열연판 | 측벽 두께 | 25mm |
| 4. | 전기 표준 | 415V/50Hz/3Ph | 샤프트 지름 | 45# 강철, Φ80/65mm |
| 5. | 유압 데코일러 직경 | 5T-600mm | 메인 모터 전원 | 15KW |
| 6. | 항복 강도 | G350-400Mpa | 나사 볼트 | 8.8학년 |
| 7. | 성형 속도 | 6-8m/분 | 유효 폭 | 고객 디자인으로 |
| 8. | 제어 시스템 | PLC 제어 시스템 | 롤러 | Gcr15 강철, HRC58-62 |
| 9. | 유압 모터 | 11KW | 기계 색상 | 블루+블랙+오렌지 |
| 10. | 테스트 재료 | BMS는 공급 재료의 크기를 제공합니다 기계 테스트 2주 전에 구매하려면 | ||
작업 흐름
데코일러 (5Tons) → 레벨링/피딩 가이드/펀칭 장치→ 메인 롤 포밍 밀 → 유압 포스트 커팅 장치 → 출구 랙*2 → PLC 제어 시스템 → 유압 스테이션
기계 구성요소 디스플레이

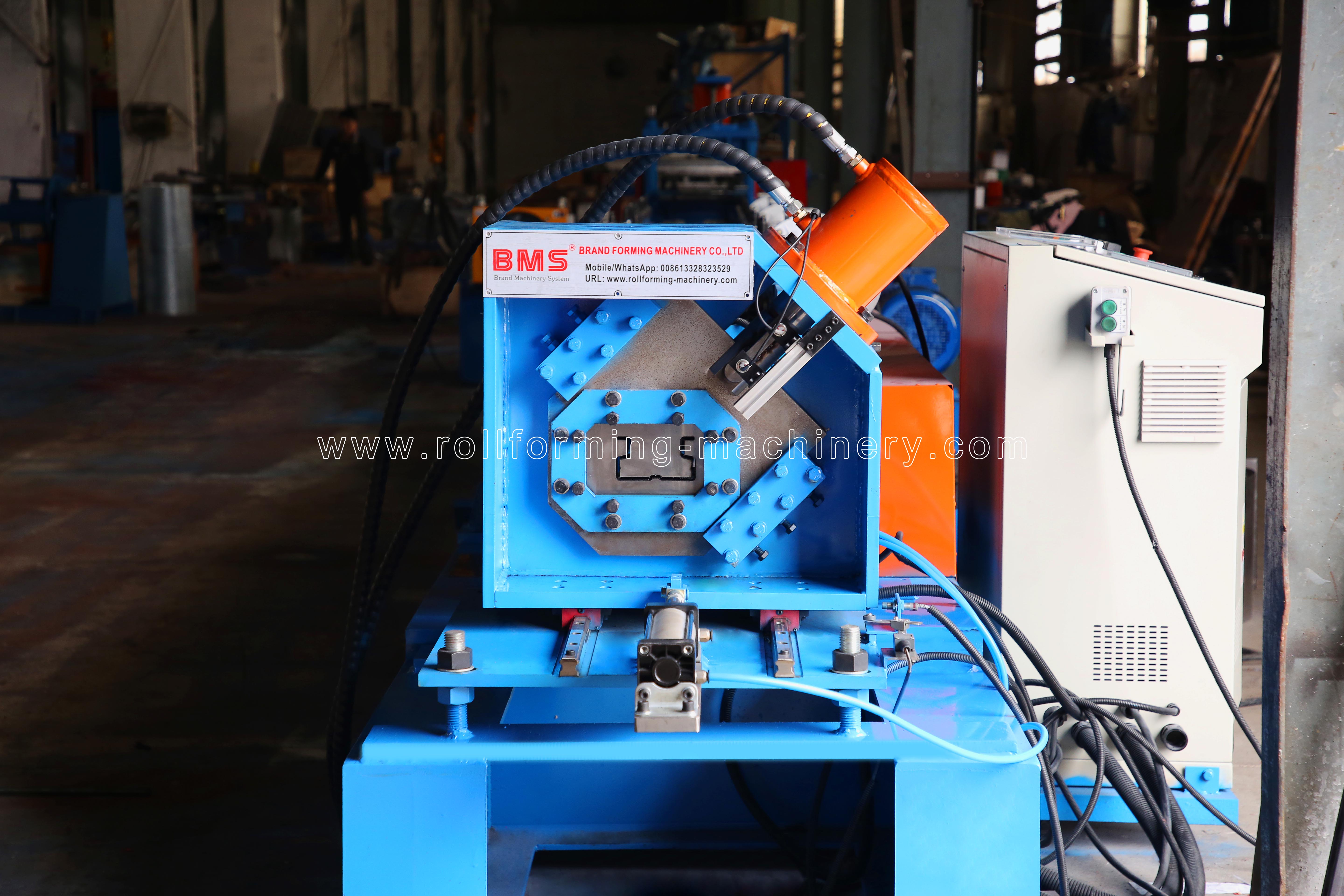

포스트 커터
무전원, 수동으로 강철 코일 내부 제어 보어 수축 및 정지.
최대 공급 폭: 1000mm,
코일 ID 범위 508mm±30mm.
용량: 최대.5톤
절단할 포스트, 절단 중지, 두 조각 유형의 절단 블레이드 디자인, 블랭킹 없음.
유압 모터:11KW ;절단 압력: 0-16Mpa;
절단 시간: 2초.
절삭 공구 재료: Cr12MoV(= SKD11 절단수명이 100만회 이상), HRC58-62도까지 열처리.
절단력은 주 엔진 유압 스테이션에서 제공됩니다.

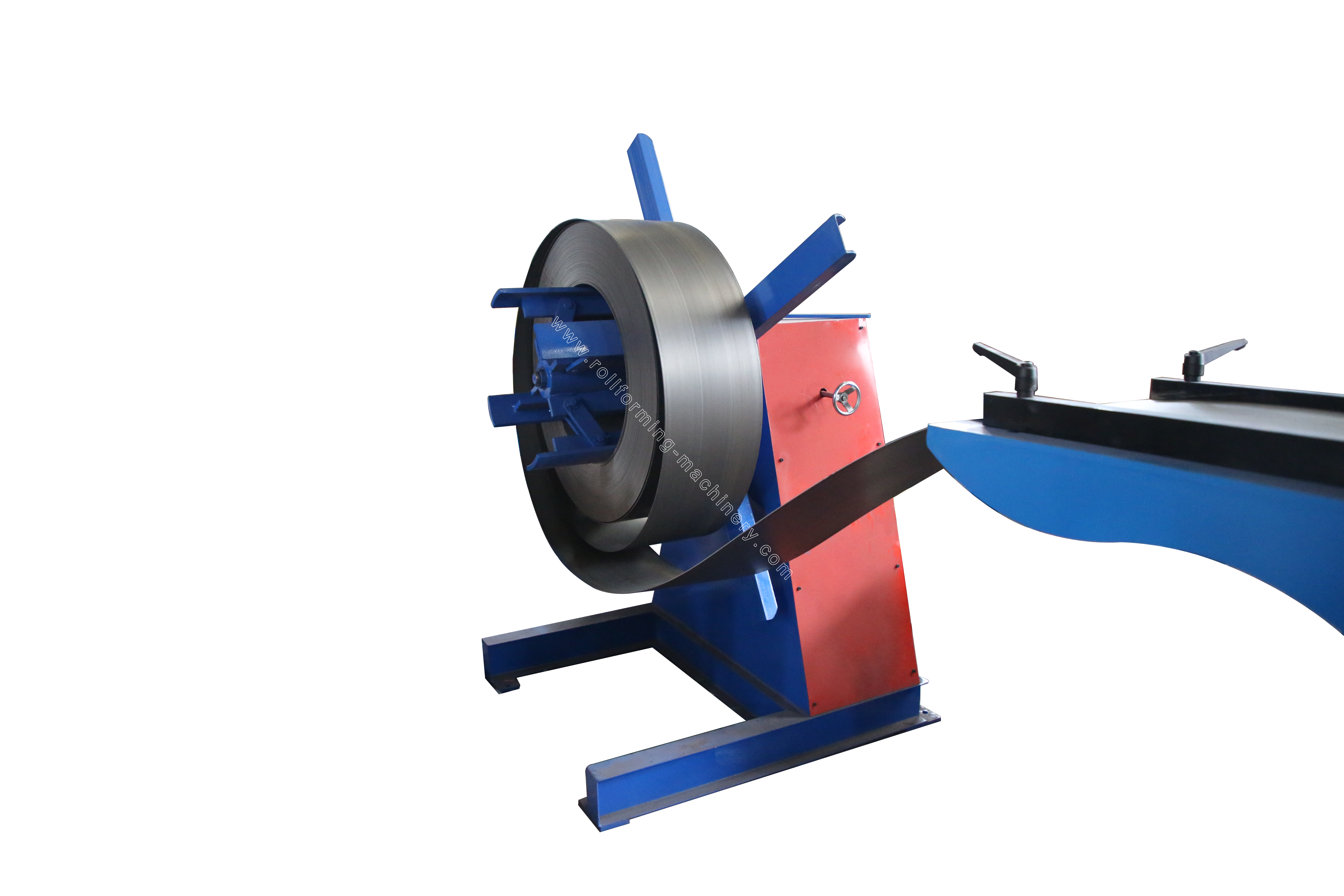

데코일러

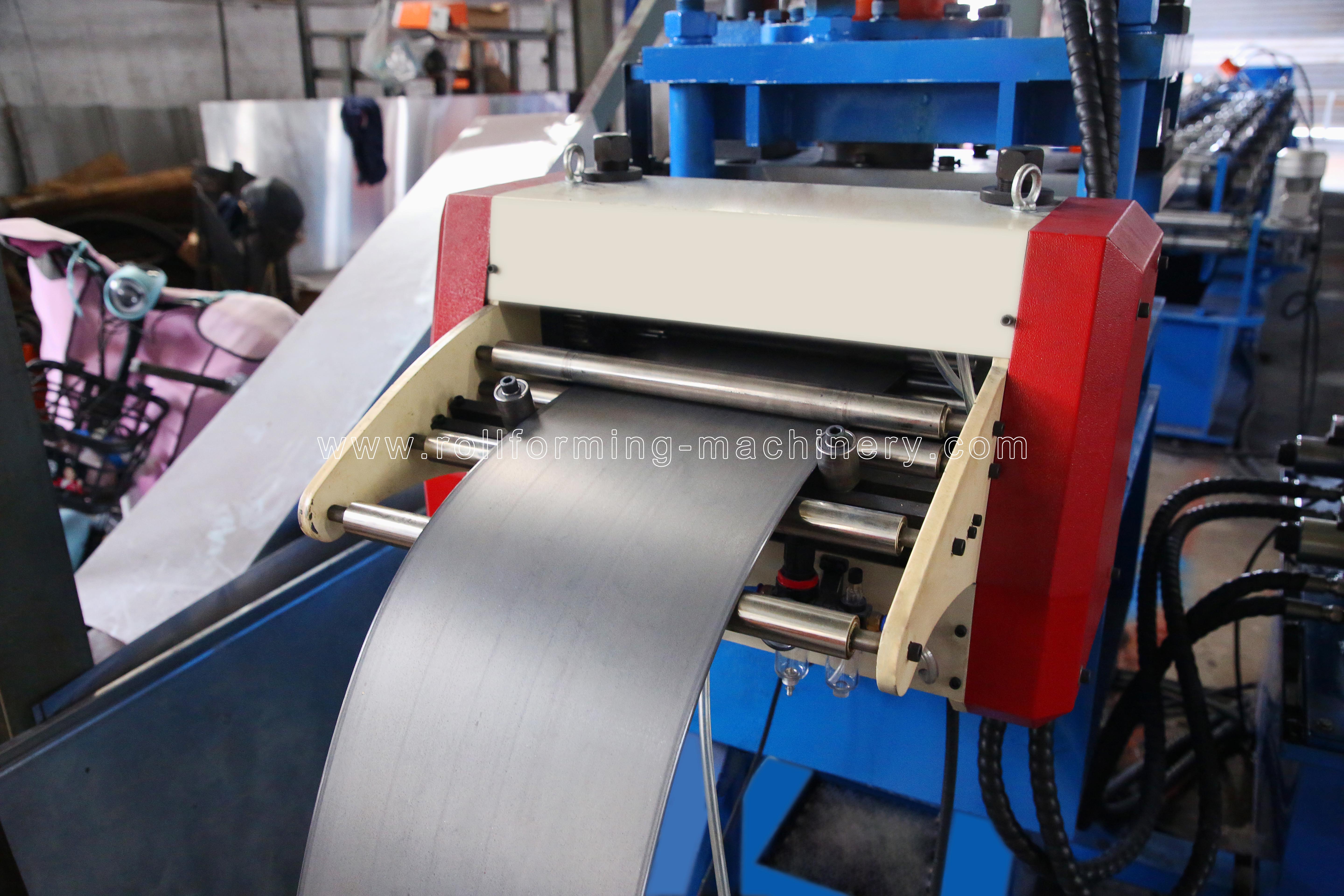

서보 공급 장치
위로 삼 아래에 네 총 7개의 샤프트 레벨링 장치, 공급 재료 가이드 포함, 본체 프레임 H450 용접으로 강철을 입력합니다.측벽 두께:Q235t25mm.다음에서 제조된 샤프트 45# 강철, 정밀 가공.모터 파워:2.2KW
63톤 롤 성형 전 고속 펀칭기는 펀칭 모델 한 세트를 갖추고 있습니다. 펀칭기 4면에는 안전 커버가 있고 한쪽면은 문을 엽니다. PLC 시스템 제어로.

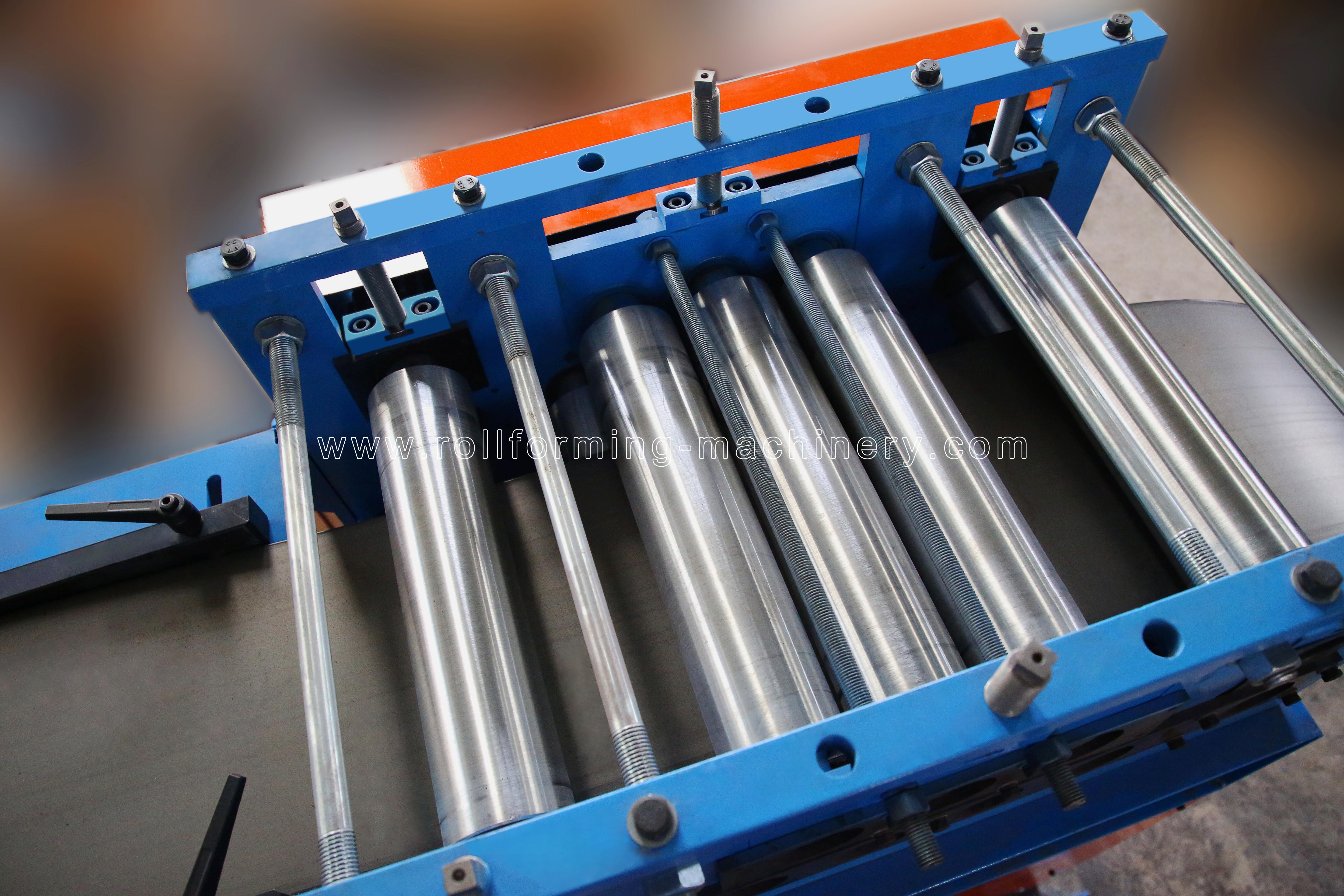

레벨링 장치

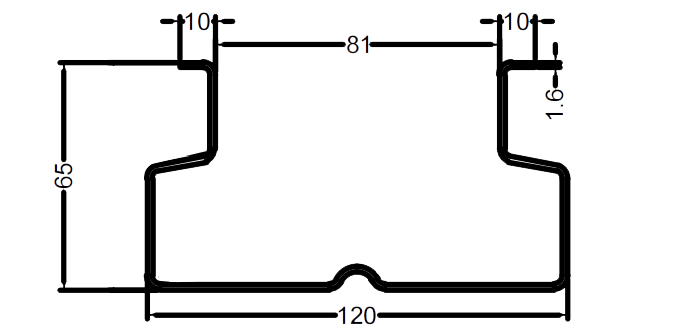

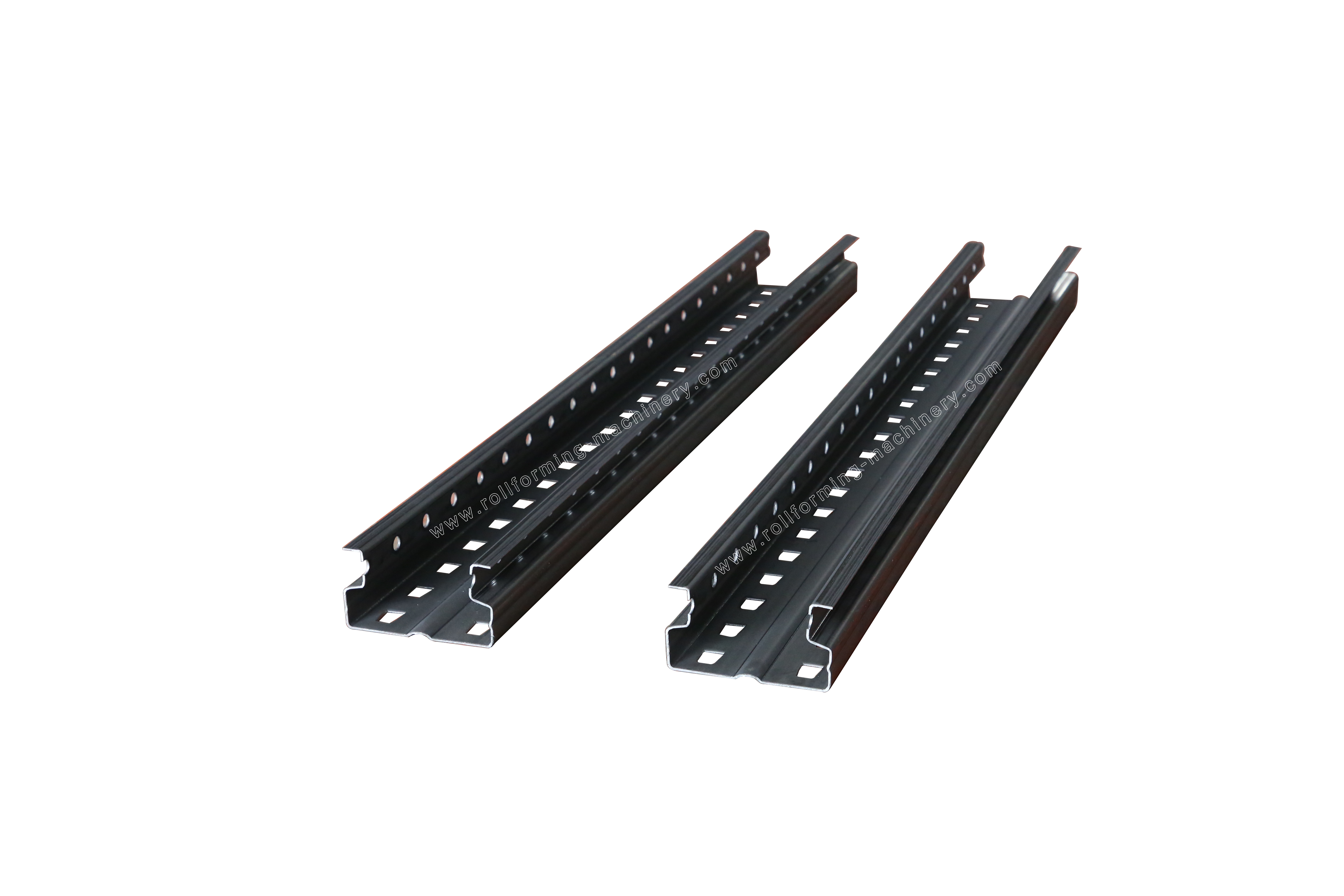

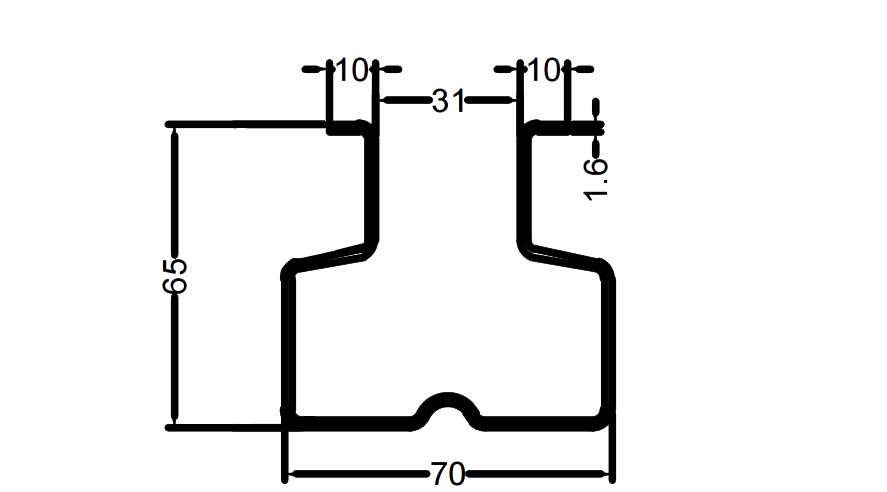

기계 생산 제품
