BMS
| 아니요. | 주요 매개변수 | 롤 성형 밀 매개변수 | ||
| 1. | 재료 두께 | 0.4-1.0mm | 성형 스테이션 | 14단계 |

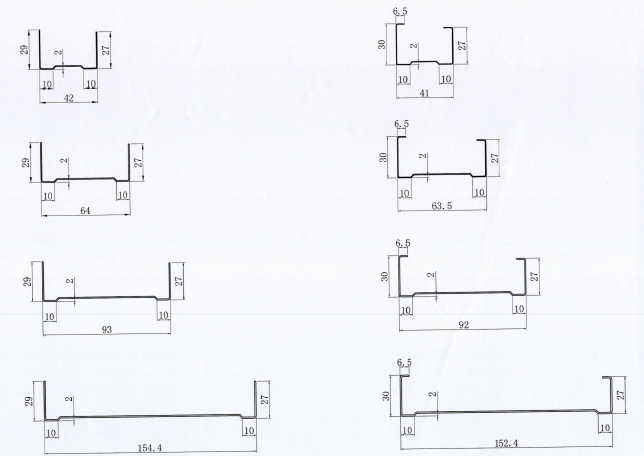

| 2. | 먹이는 폭의 바닥 높이 & 허리 높이 | 41/63.5/92/152.4; 31.8 | 베이스 | H450, 직사각형 튜브 |
| 삼. | 응용자료 | 아연 도금 코일 | 측벽 두께 | Q235t18mm |
| 4. | 전기 표준 | 220v/3ph/60Hz | 샤프트 지름 | Cr40# 강철, Φ60mm |
| 5. | 수동 데코일러 직경 | 420-ø520mm | 메인 모터 전원 | 18.5KW |
| 6. | 항복 강도 | 240-390Mpa | 나사 볼트 | 8.8학년 |
| 7. | 성형 속도 | 0-100m/분 | 유효 폭 | 고객 디자인으로 |
| 8. | 제어 시스템 | PLC 제어 시스템 | 롤러 | Cr12mov, CNC 선반, 청각 치료, HRC58-62 |
| 9. | 서보 모터 | 4.4KW/2.9KW | 기계 색상 | 블루+블랙+오렌지 |
| 10. | 테스트 재료 | BMS는 공급 재료의 크기를 제공합니다 기계 테스트 2주 전에 구매하려면 | ||

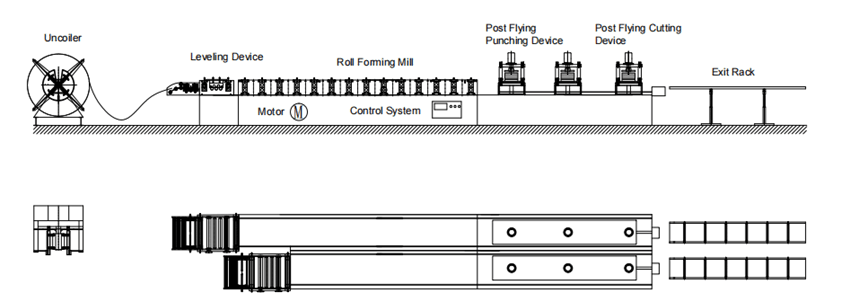

작업 흐름
듀얼 헤드 언코일러→피딩/레벨링→롤링 포밍 밀→포스트 플라잉 펀칭/포스트 플라잉 절단→엑시트 랙
기계 구성 요소 디스플레이

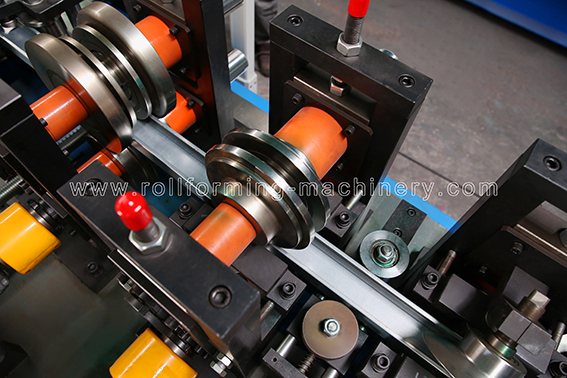

롤 성형 공장
기계 본체 프레임: 강판 용접 및 CNC 머시닝 센터 처리를 채택합니다.
다음에서 제조된 롤러 Cr12MoV 강철, 내부 구멍 및 단면 연삭 후 진공 담금질 열처리, CNC 선반 마무리 롤러면.
다음에서 제조된 샤프트 40Cr 강철, 담금질 및 템퍼링 열처리, 경질 크롬 도금 및 외부 연삭.
샤프트 직경=Ø60mm, 정밀 가공
기어/스프라켓 구동,정보 14단계 형성

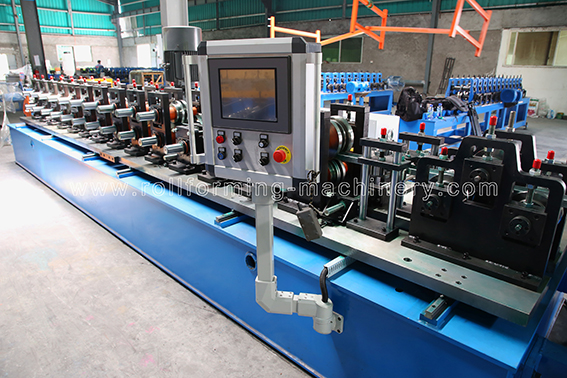

메인 모터(폴라로이드 브랜드)=18.5KW , 주파수 속도 제어

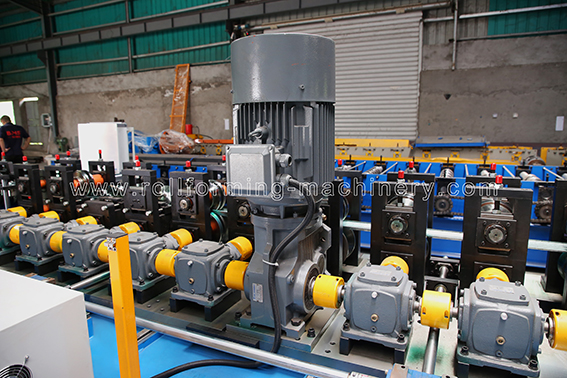

각 성형 스테이션의 기어 박스

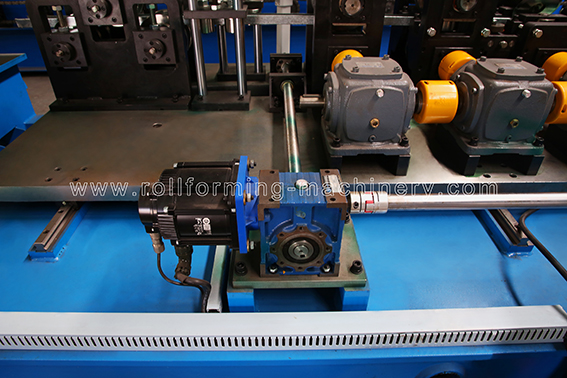

크기 전환 메커니즘 (서보 모터로 구동)
제품 적용사례

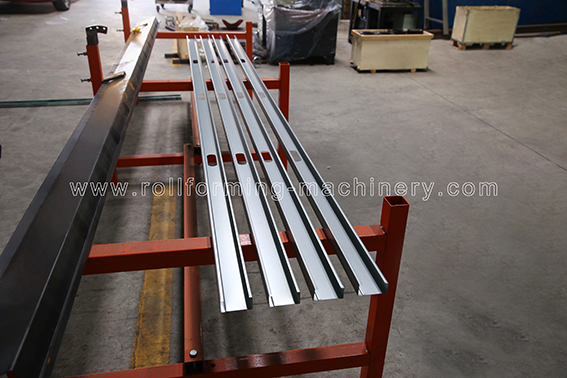

기계 생산 제품
