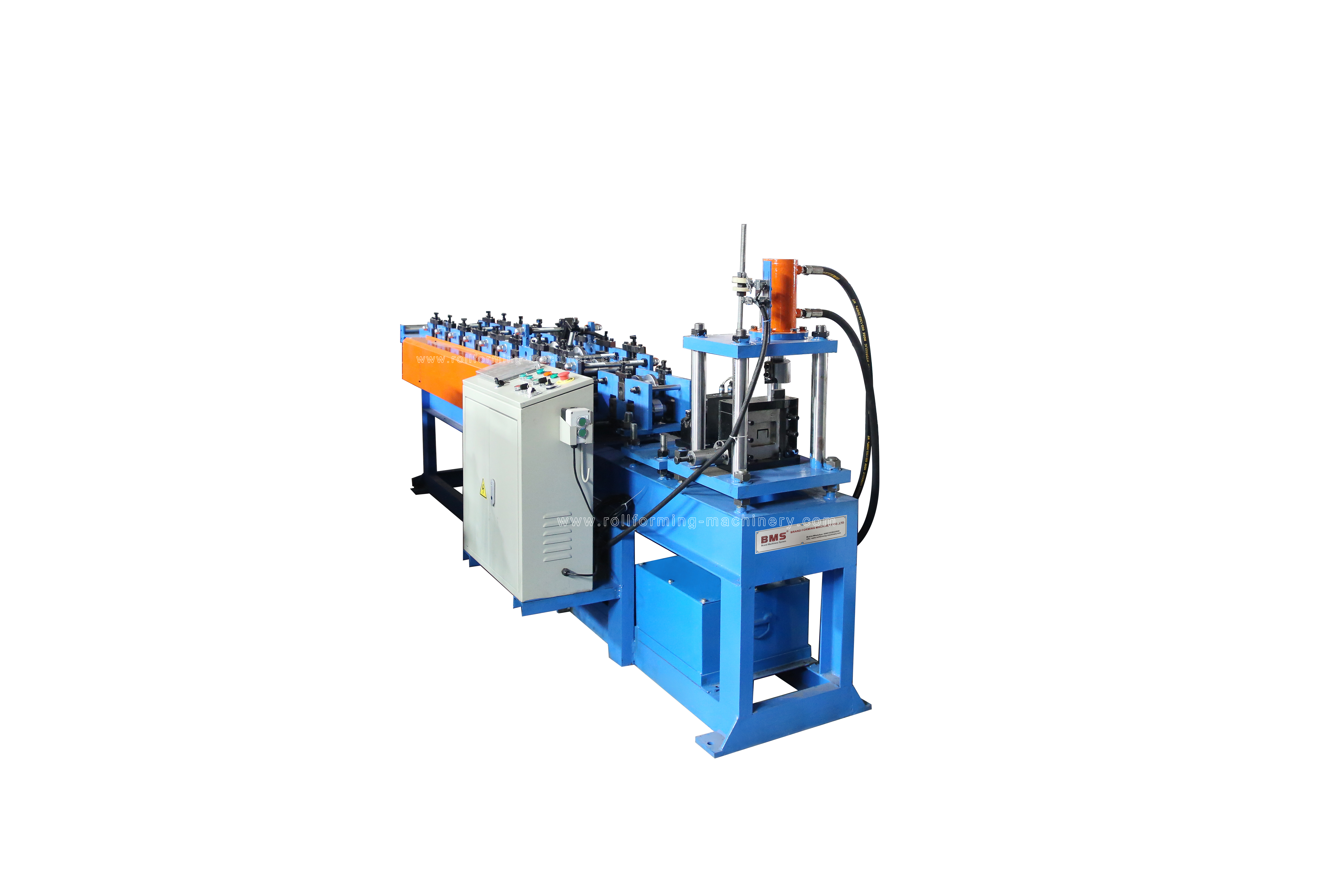

yx40-75 / yx32-90 / yx40-100.
BMS
| 아니. | 주요 매개 변수 | 롤 성형 밀 파라미터 | ||
| 1. | 재료 두께 | 1.5mm. | 성형 스테이션 | 10 단계 |
| 2. | 버전 크기 공차 | ± 0.5mm. (모양 공차) | 유압 모터 | 3W. |
| 삼. | 적용 자료 | 아연 도금 코일 | 측면 벽 두께 | Q235 T18MM. |
| 4. | 본문 프레임 | 300 # H. | 전기 표준 | 380V / 50Hz / 3ph. |
| 5. | 수동 Decoiler. | 4tons 수동 디코 일러 | 주요 모터의 힘 | 7.5 KW. |
| 6. | 항복 강도 | G235-390MPA. | 나사 볼트 | 8.8 학년 |
| 7. | 메인 샤프트 직경 | Ф65mm. | 체인 | Ziqiang. |
| 8. | 효과적인 너비 | 고객 디자인으로 | 제품 속도 | 15m / min. |
| 9. | 제어 시스템 | PLC 제어 시스템 | 롤러 | 베어링 스틸 EN31 (= GCR15. 긴 일생 동안) |
| 10. | 길이 공차 | ± 1mm (6m) | 감속기 | K 시리즈 |
| 11. | 색상 | 블루 (RAL5015) + 오렌지 (RAL2004) | ||
작업 흐름
Decoiler → 공급 가이드 장치 → 롤 성형 → 유압 포스트 절단 장치 (비 정지) →
유압 시스템 → PLC 제어 시스템 → 출구 랙
기계 구성 요소 디스플레이

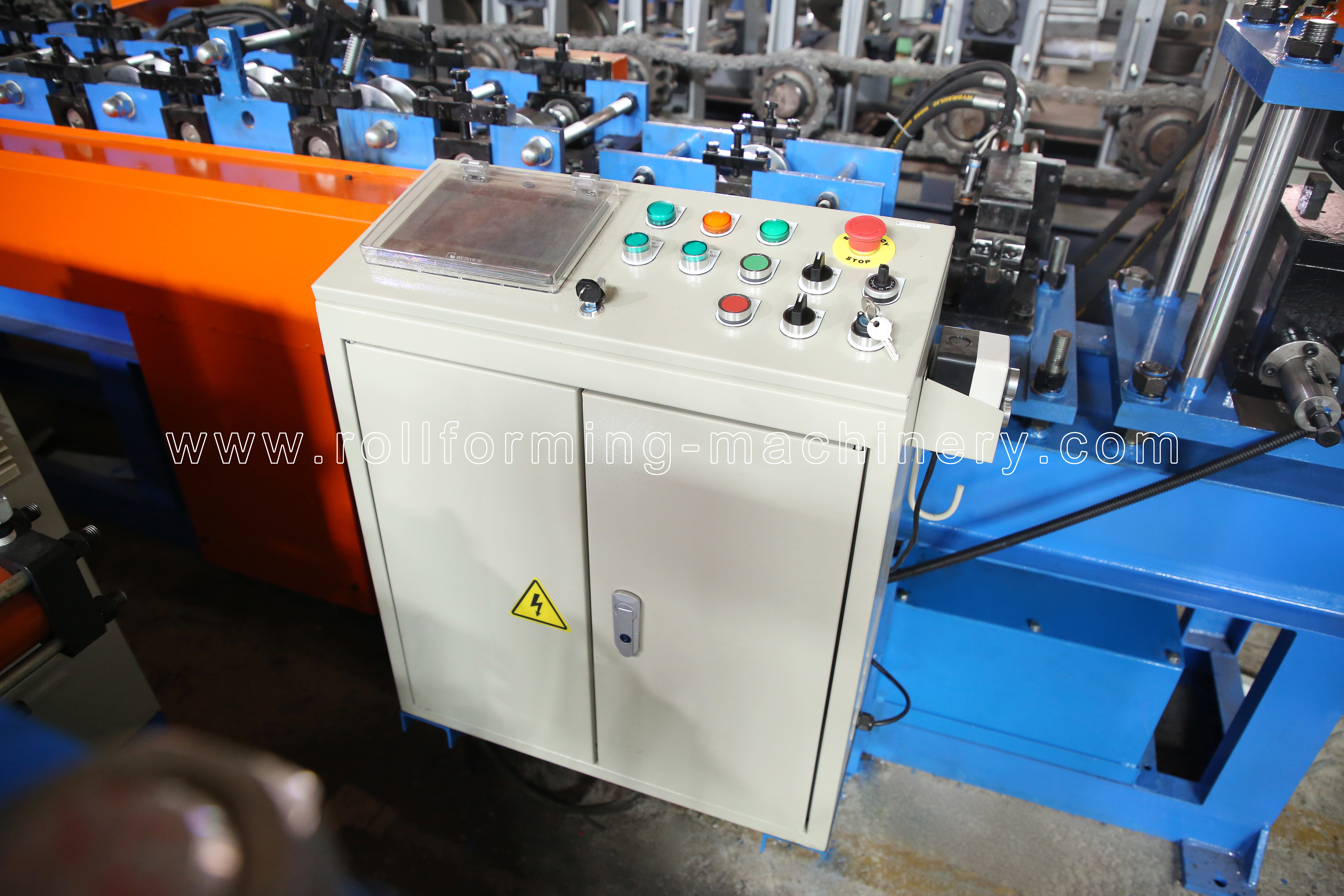

먹이 장치 PLC 제어 캐비닛

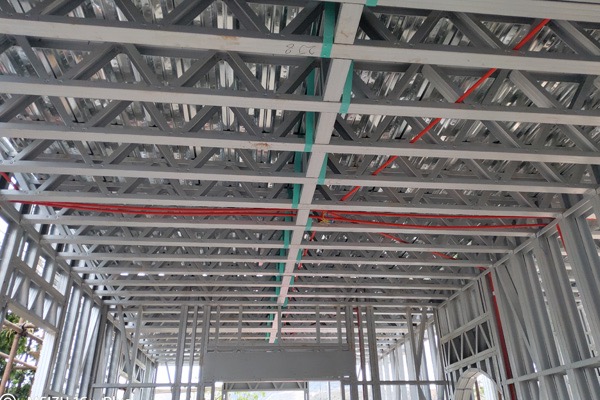

유압 포스트 커터 제품 적용 사례

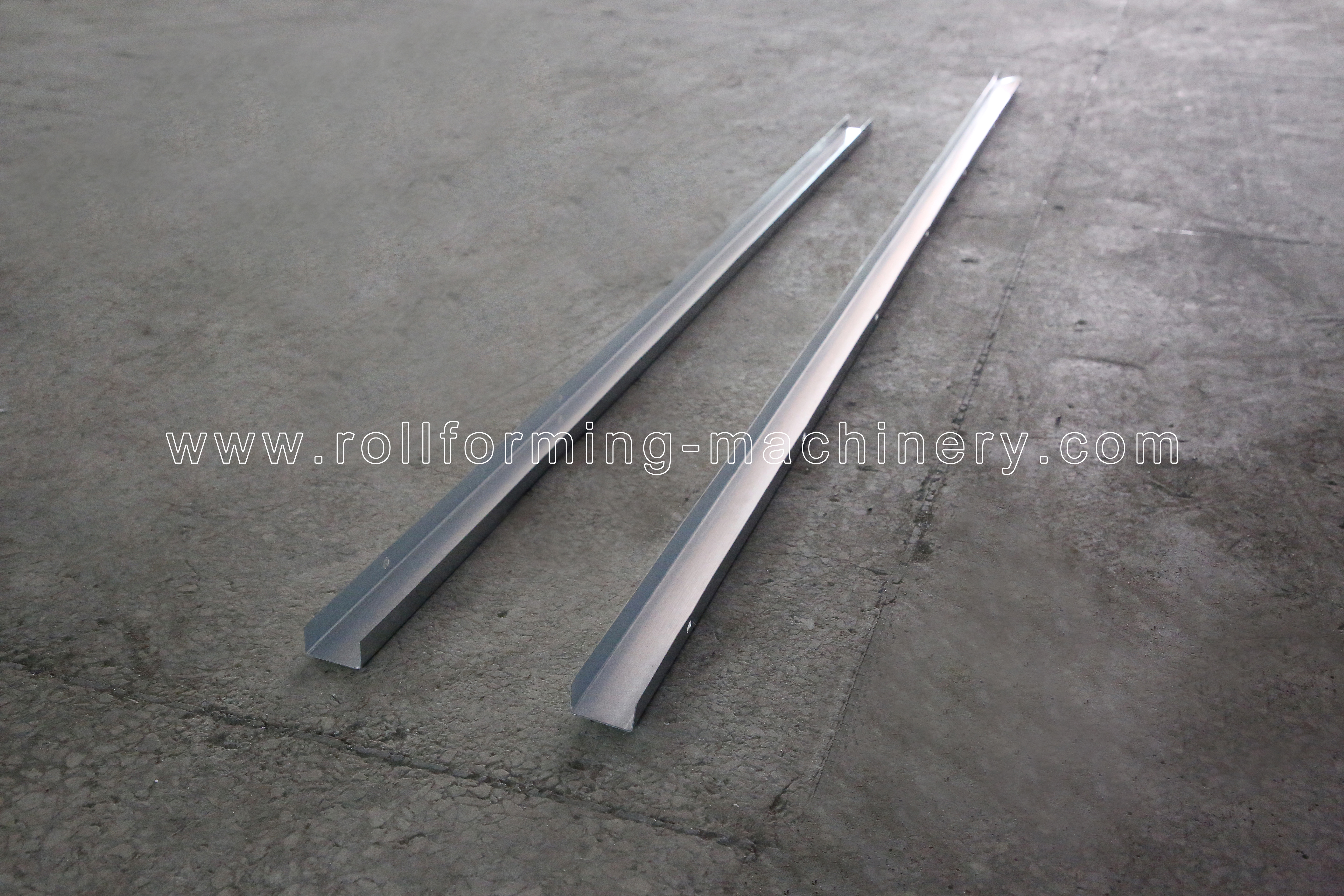

기계 생산 제품
