모든 펀치를 가진 기계를 형성하는 쉬운 가동 금속 문틀 목록

사양

롤성형 기계Door.F명명하다

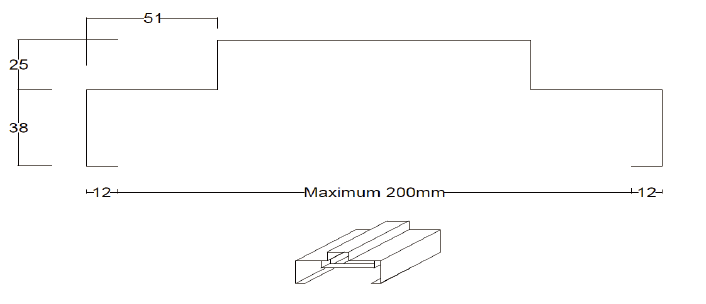

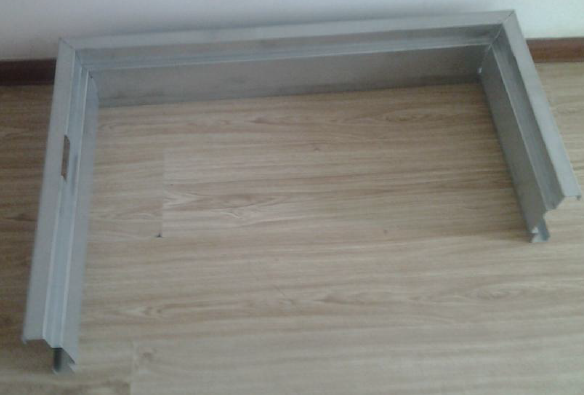

ⅰ 프로필 그림

ⅱ. 재료:

재료 두께 : 1-1.2mm

적용 가능한 재질 : CRC, 아연 도금 강 (항복 강도 235-350MPa 포함)

ⅲ.machine 구성 요소

1) 유압 Decoiler :한 세트 5ton.

2) 냉간 압연기 :

a) 먹이 재료 가이드 장치와 함께

b) 6 실린더 펀칭 구멍 장치 :

펀칭 금형 : 약 9 세트

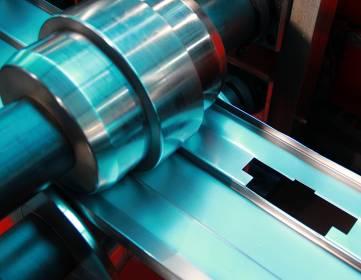

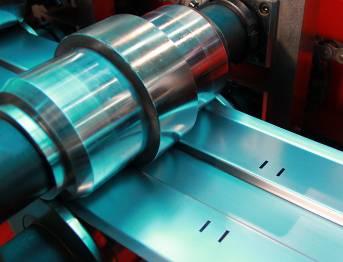

c) 메인 롤 성형 밀

먹이 가이드를 사용하여 바디 프레임으로 만든 것입니다H용접으로 강철을 타이핑하십시오.

모터 운전, 체인 스프로킷 전송,

약 20 단계를 형성합니다

에서 제조 된 롤러45 # 강철, 정밀 가공, 표면에 코팅 된 정밀도;

45 #에서 제조 된 샤프트, 메인 샤프트 직경 =Ф75mm., 정밀 가공

속도가 약 12m / min (펀칭 및 절단 시간을 계산하지 않음)

d) 공통 기계 본체

주 모터 =.서보 모터와 11KW

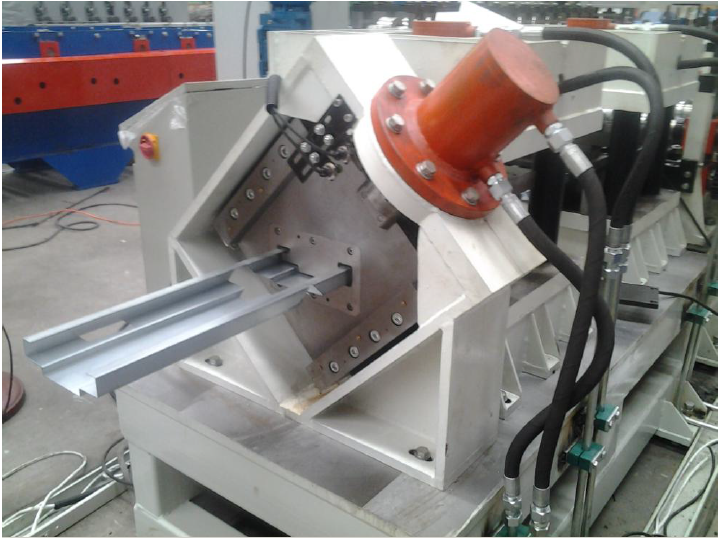

3) 유압 절단 장치 :

절단 후 3 개의 실린더, 절단, 절단,

유압 모터 :18.5kw., 유압 압력 범위 : 16MPa.

절삭 공구 재질 : CR12MOV, 열처리

약 6 쌍의 절단 금형

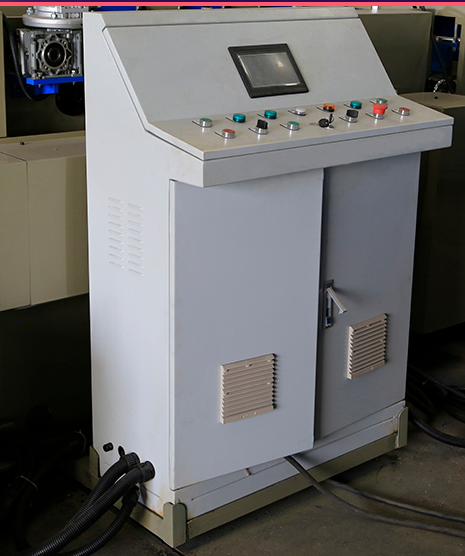

4) PLC 제어 시스템

수량, 절단 길이를 자동으로 제어하십시오

결합 : PLC, 인버터, 터치 스크린 (영어 및 중국어), 인코더 등

컷 - 길이의 공차 ≤ ± 1mm

제어 전압 24V.

5) 출구 랙 :

구동되지 않은 1 단위, 6m 길이

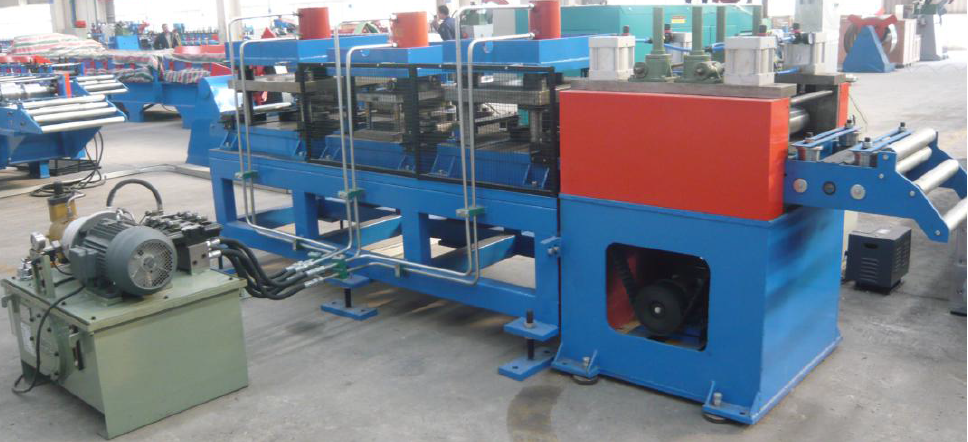

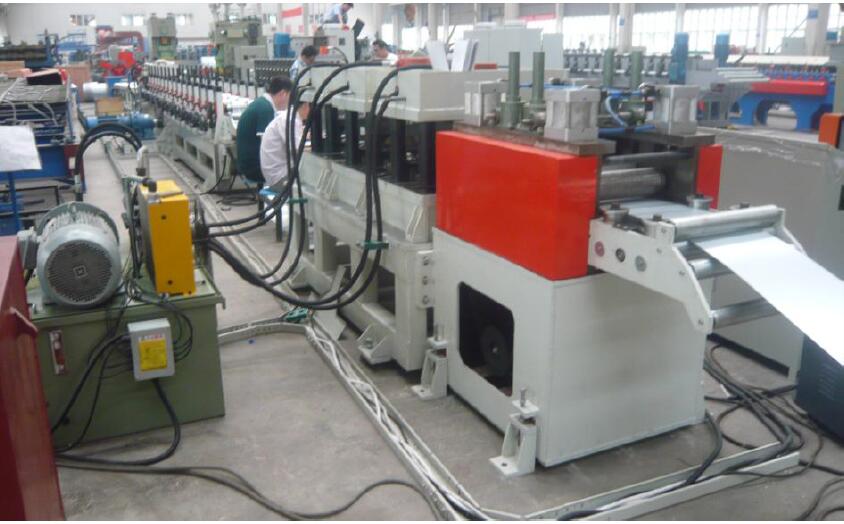

ⅳ. 기계 사진 (참조 용으로만 사용)

위의 사양 및 사진은 참조 용으로 만이지만 정확한 것은 아마도 약간 다르며 기계를 참조해야합니다.
