자동 변경 유형 18-20M/Min C&Z 도리 기계

는 C Z 도리 롤 성형 기계는 C와 Z 프로파일을 생성 할 수 있습니다.
가용성 상태:
수량:
  • BMS

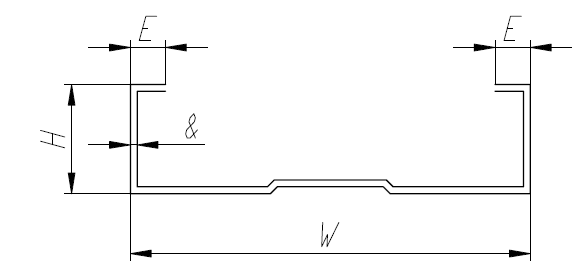

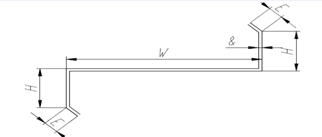

ⅰProfile 그리기

C 도리 리브 : 유무에 관계없이 (선택 사양)

립 (E)

10 ~ 20 ± 1mm

높이 (H)

씨: 40 ~ 100 ± 1mm ​​(수 웹이 아닌 50 % 이상)

Z : 49 ~ 100mm ± 1mm ​​(수 웹이 아닌 50 % 이상)

웹 (W) :

C75 ~ 300 ± 1mm

Z120 ~ 300 ± 1mm








6m에 길이 허용 오차 : L ± 3mm

모두 WEB 측과 높이 (플랜지) 측면, 허용 오차에 구멍을 펀칭 :± 1mm슬롯 구멍 크기 :14x25mm 또는 맞춤 구멍비슷한 크기


펀칭 구멍은 다음과 같습니다.


ⅱ. 재료:

재료 두께 : 1.5 ~ 3.2mm

적용 재질 :MS 또는 HR 및 Galvalume 용 340 MPa 550MPA AZ150


ⅲ. 기계 작업 흐름

DECOILER → 공급 및 레벨링 장치 → 가이드 라이어 프리 커팅 및 펀칭 장치 → 롤링 형성 시스템 → 유압 포스트 커팅 → 제품 지원 프레임


iv. 기계 구성 요소

1) 유압 Decoiler : 한세트5 톤

2) 냉간 압연기 :

먹이 재료 가이드와 함께(자동 공급 제어, 노동 비용 절감)및 레벨링 장치

바디 프레임에서 만든국가 표준 450 # H.용접으로 강철을 타이핑하십시오.

Wallboard 두께 :30mm (더 두껍게, 더 강하고 긴 수명을 위해 더 강하고 안정적으로 일하고 있습니다)

에서 제조 된 롤러툴링 스틸 CR12 (D3 강철, 긴 일 수명 용), 정밀 가공,

고품질 45 # 스틸에서 제조 된 샤프트, 메인 샤프트 직경 =Ф90mm, 롤러 샤프트 직경을 직선화합니다= Ф100mm., 정밀 가공

모터 운전, 체인 스프로킷 전송, 약22 스테이션 성형(최종 성형을위한 19 단계 및 3 단계 및 3 단계).

주 모터 =.22kw., 주파수 속도 제어

크기 변경 모터 : 6pcs, PLC 프로그래밍에 의해 자동 제어.

성형 속도 약 18-20m / min (펀칭 구멍의 수에 따라 다름)

와 함께제곱 롤러 설정

모든8.8 등급의 나사 볼트가 장시간 작동하는 동안 기계 구조물을 단단히 고정시키고 수명을 유지하십시오.

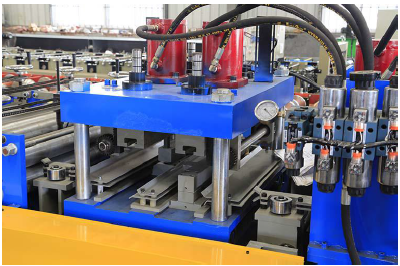

3) 유압 펀칭 및 절단 장치 :

사전 펀치 및 사전 절단, 동일한 유압 시스템을 사용하십시오.

유압 모터 :7.5kw., 유압 압력 범위 : 16MPa.

펀칭 및 절삭 공구 재질 :몰드 스틸 CR12MOV (= D2 철강, 백만 번 펀칭 / 절단 수명), HRC58-62도 열처리

3- 실린더웹 및 플랜지에서 펀치를위한 구멍 펀칭 시스템 :

제공하다장비로 작동하는 위 / 다운 조치를위한 기어 설정

기지펀칭 스테이션은 펀치 및 다이 변화를 위해 펀치 스테이션을 쉽게 가져 가기 쉽기 위해 적절한 리드 나사에 있습니다., 그리고쉬운 조정을 위해 측정 규모를 추가하십시오


유압 시스템오일 여과를위한 오일 필터가있는 순환 기름이 깨끗하고 유압 시스템의 수명을 길게하십시오.. (아래 그림 참조)

우리의 특허받은 유압 보편적 인 후 절단 장치(전통적인 Purlin 기계와 같은 다른 크기로 절단 다이를 변경할 필요가 없습니다), 컷 프로필을 더 잘 보이게합니다

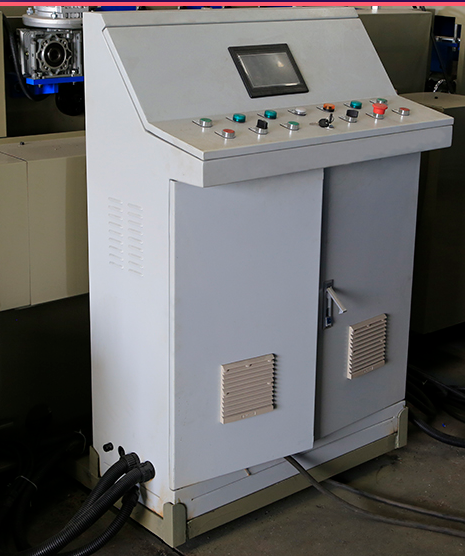

4) PLC 제어 시스템

C Purlin과 Z Purlin 사이의 교류 : 수동으로 변경다음 3 가지 간단한 단계 :

그러나 C75-300 또는 Z120-300에서,PLC 시스템으로 크기 변경 자동 변경 :터치 스크린에서 키를 누르면 전환합니다

수량 및 펀칭, 절단 길이를 자동으로 제어하십시오

다음과 결합 : PLC, 인버터, 터치 스크린 (큰 크기의 7inch가 쉬운 조작을 위해, 영어와 중국어로 둘 다), 인코더 등

컷 투 - 길이의 공차 ± 1 mm

제어 전압 24V.

5) 출구 랙 :

구금되지 않은,동쪽 운동을 위해 롤러가 있습니다, 2 단위 x 3m 길이


V. 기계 그림 (단지 참조 용)

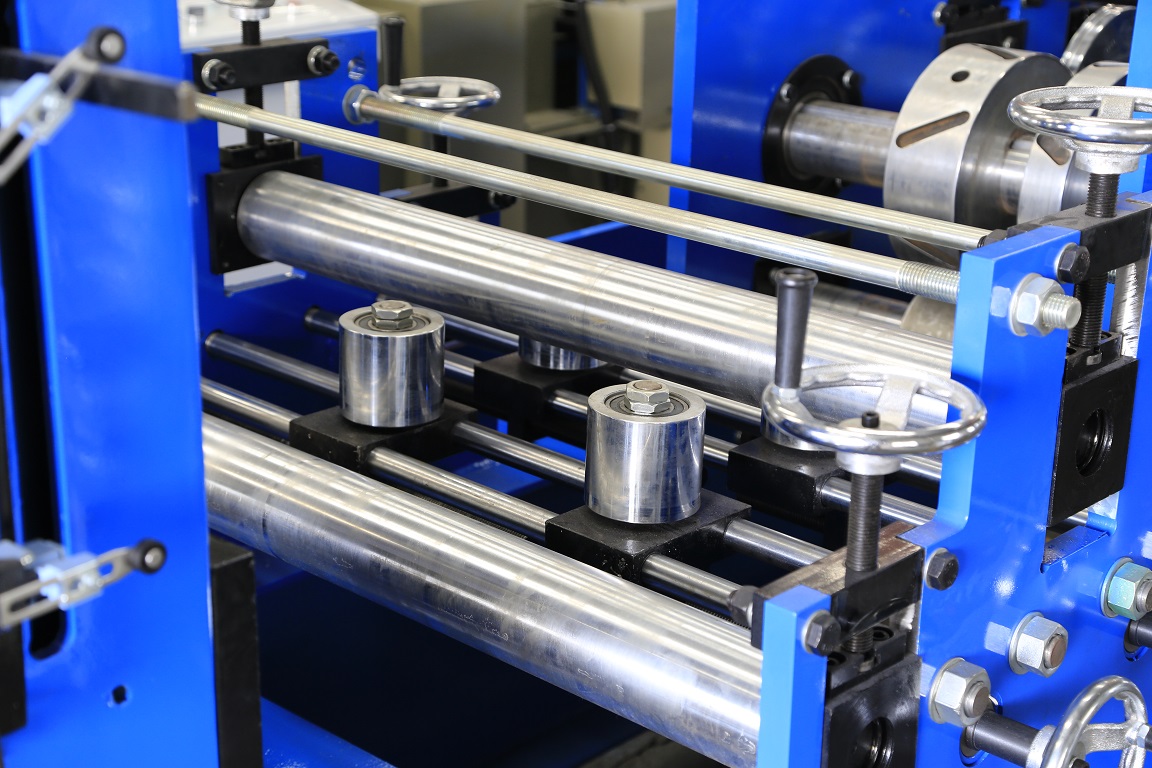

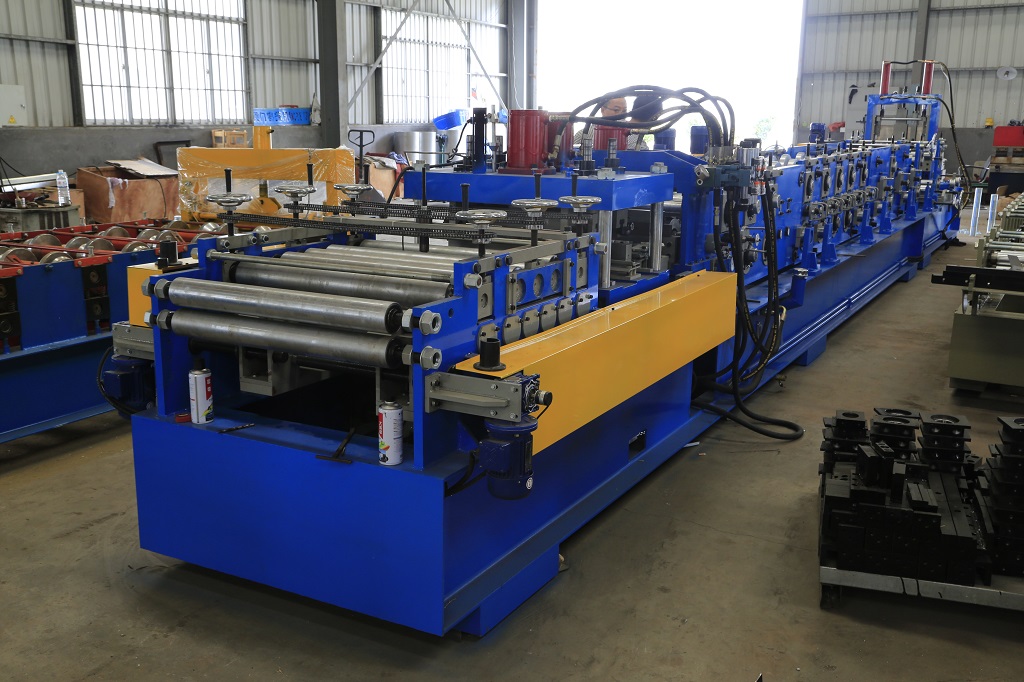

1.Feeding 재료 측면보기 :

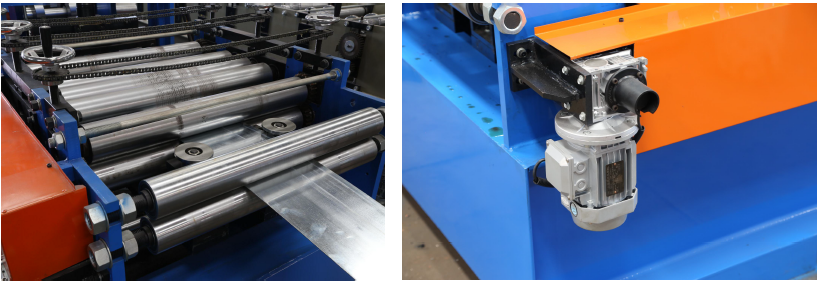

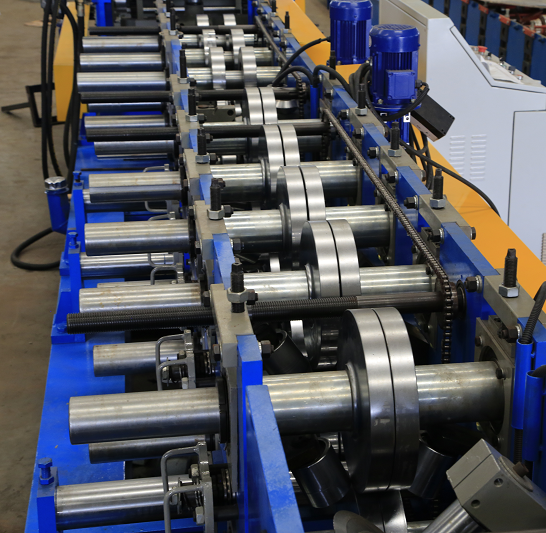

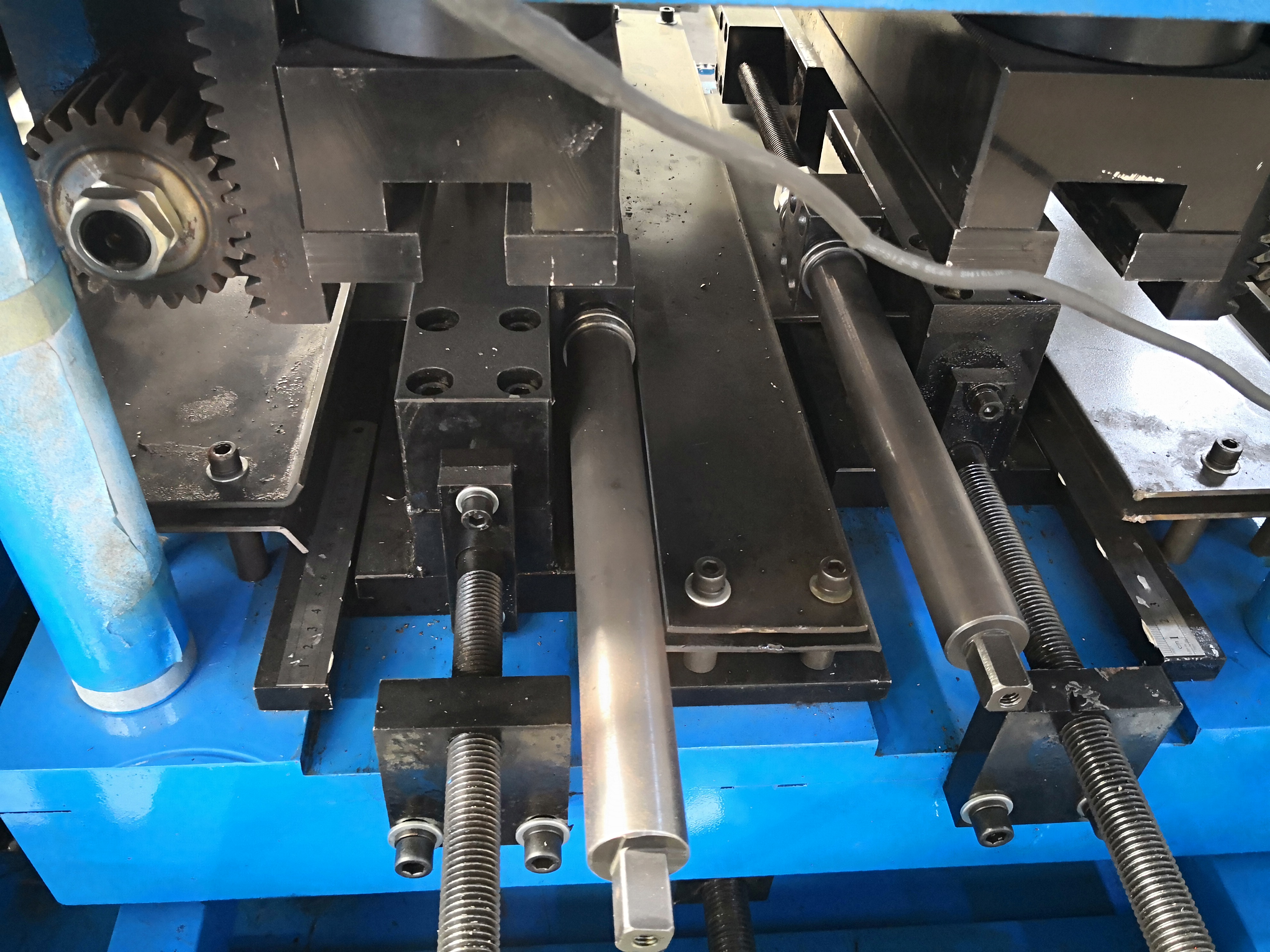

2.Inside보기 :

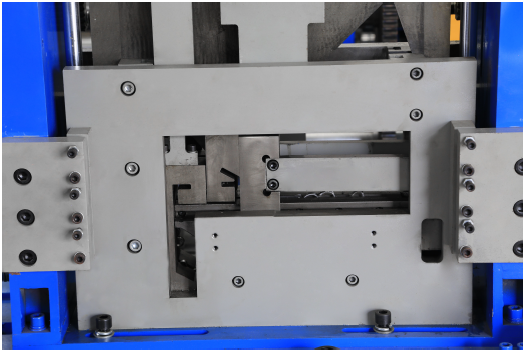

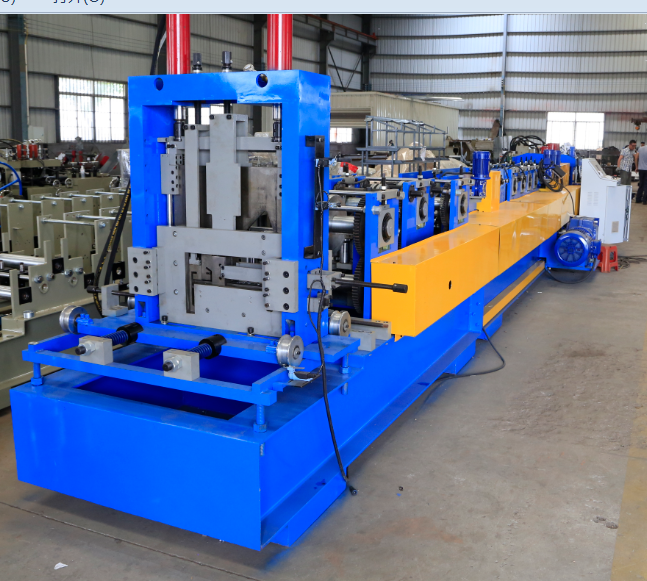

3) 유니버설 포스트 커터 측면보기 :

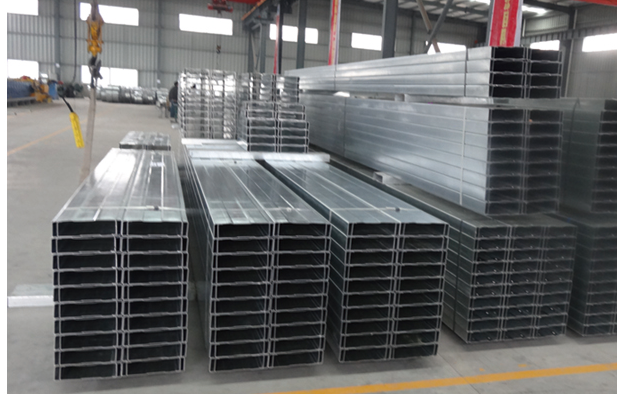

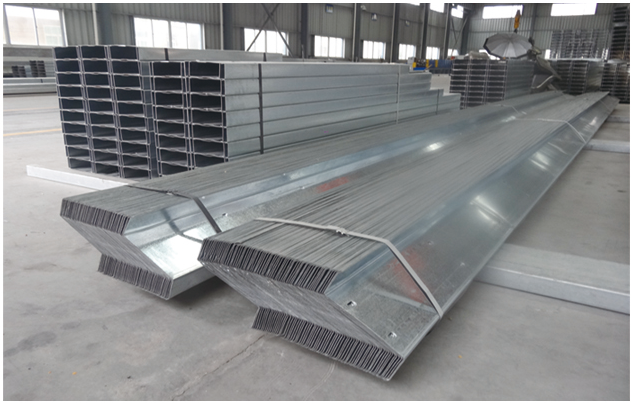

4) 기계가 생산 된 C Purlins.

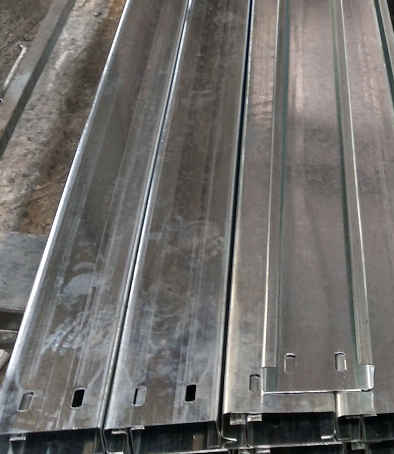

5) 기계 생산 Z Purlins.

vi. 빠른 변경 유형 CZ Purlin 롤 성형 기계 비디오

http://www.rollformingmachinerychina.com/quick-change-cz-purlin-roll-forming-machine_n97.
