태양 전지판 프레임 롤 형성 기계

          사양

태양 전지판 프레임 롤 형성 기계

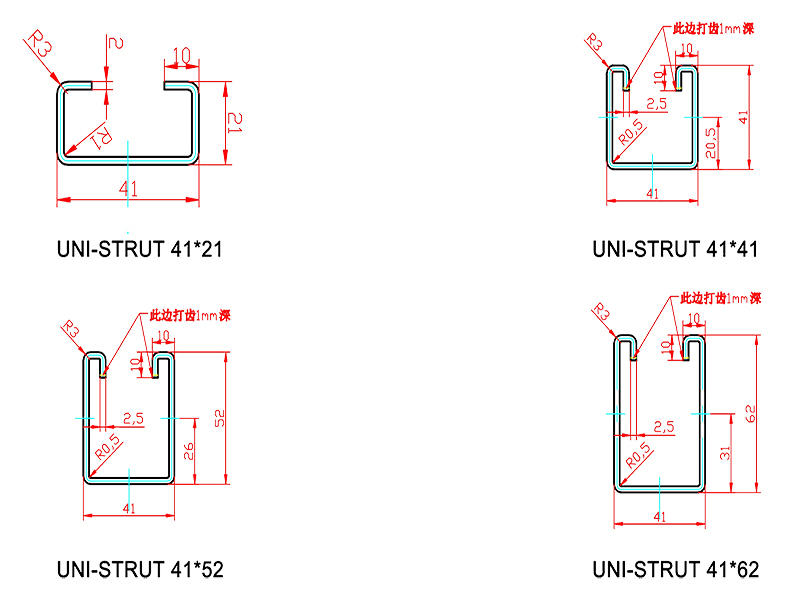

ⅰ . 프로필

립 : 6mm

웹 : 41mm

높음 : 21/41mm

롤러로 크기를 변경하십시오

ⅱ. 재료:

효과적인 w idth : 41mm

재료 두께 : 1.2/1.9 mm

적용 가능한 m 방학 : 아연 도금 시트 (GI)

항복 강도 Q MPA 235-345 MPa

ⅲ . 기계 W ork 흐름

Decoiler → Leveling Device → 펀칭 머신 → 롤 F Orming  S YSTEM →

유압 포스트 커터 → 출구 랙

IV. 기계 구성 요소

1) 유압 해질기 : 하나의 세트 5 톤

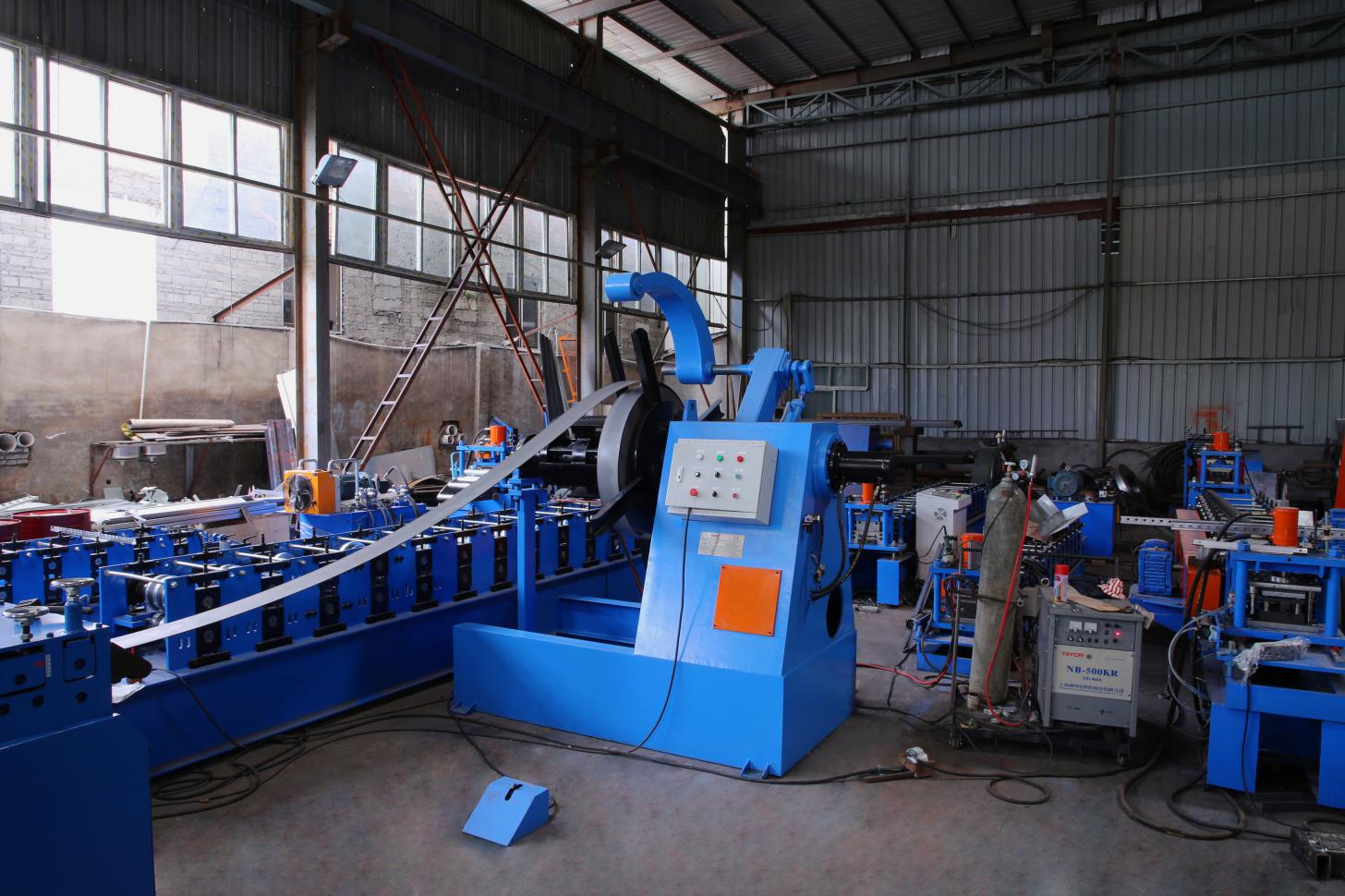

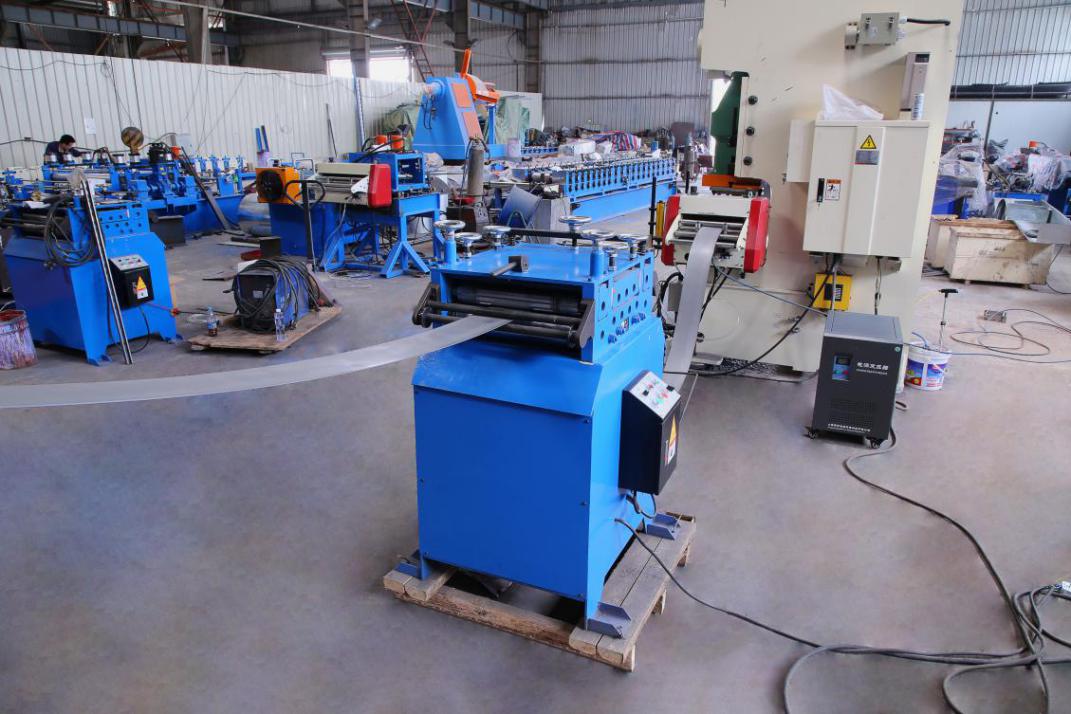

%1) 레벨링 장치

완전히 7 개의 완전히 7 개의 롤러 레벨링 장치를 향상시킵니다

공급 재료 가이드, H450 타입 강철 로 만든 바디 프레임

45# 스틸 , 담금질 및 템퍼링 열처리, 하드 크롬 도금 으로 제조 된 샤프트 . 직경 = φ 90mm , 정밀 가공

모터 파워 : 3kw

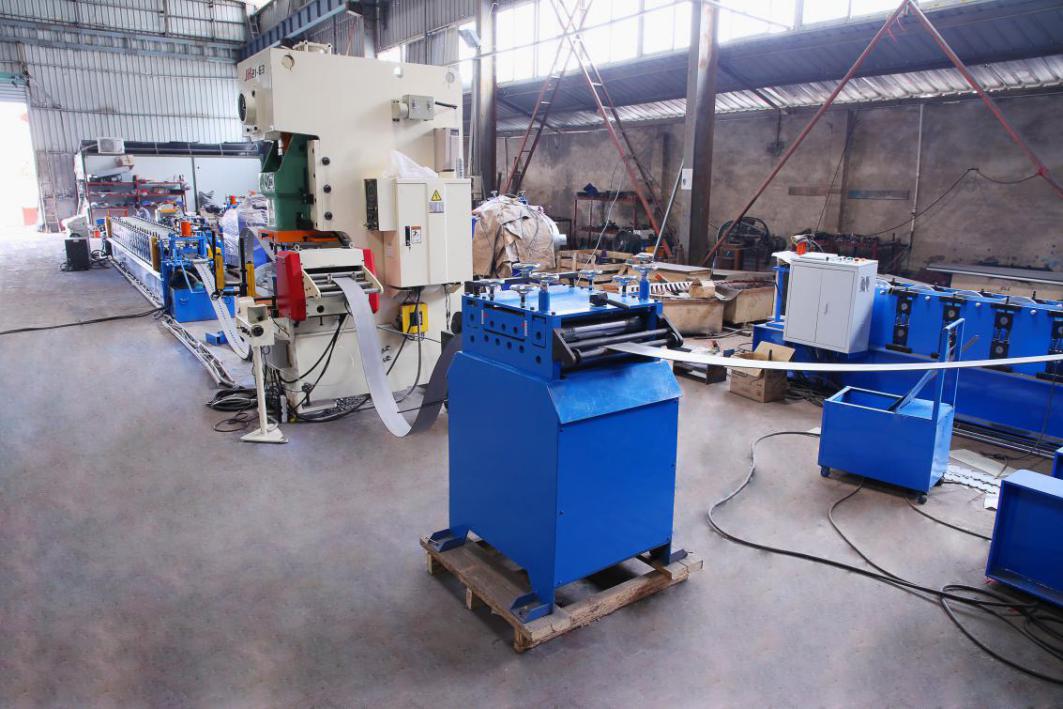

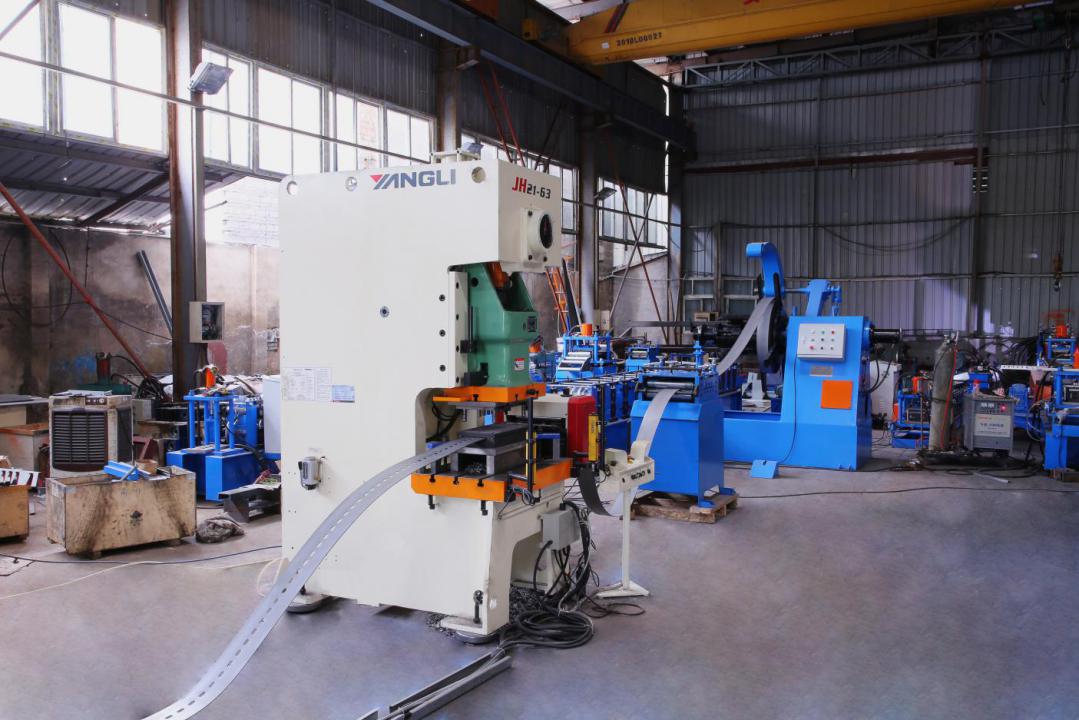

%1) 서브 드라이브 및 펀칭 머신

63 톤의 고속 펀칭 머신 롤 형성 전에 펀칭 모델 세트가 장착 됩니다 . 안전 덮개가있는 4면 및 한쪽면이있는 펀칭 머신 4면.

펀칭 기계의 공기원은 구매자가 공급합니다.

더 정확성을 펀칭하기 위해 서보 모터 에 의한 미터 전송 , 서보 모터 파워 3 kw

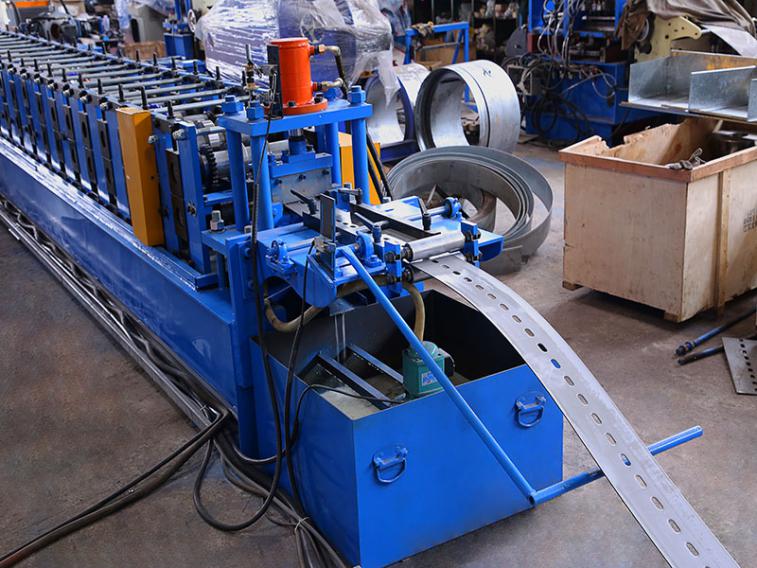

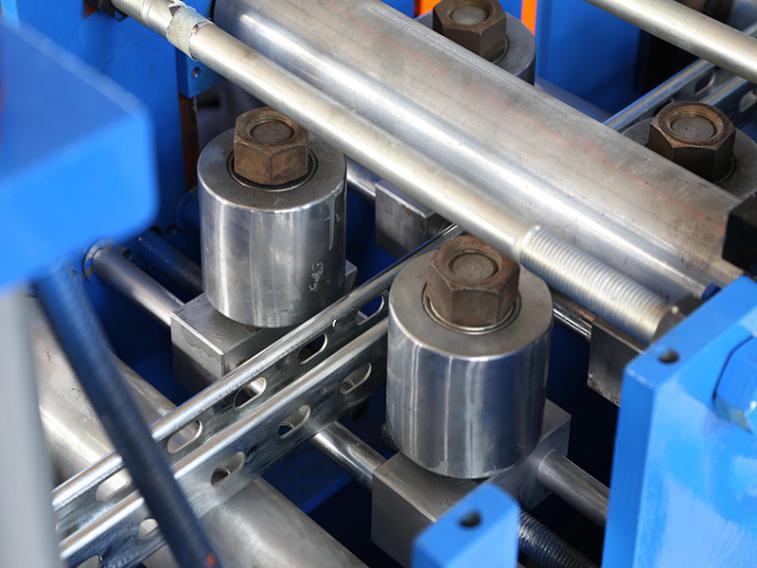

%1) 롤 형성 기계

b 용접 에 의한 H450 유형 강철 로 만든 Body 프레임

측면 벽 두께 : Q235 T18 mm ; 타이로드 : ф22 아연 도금

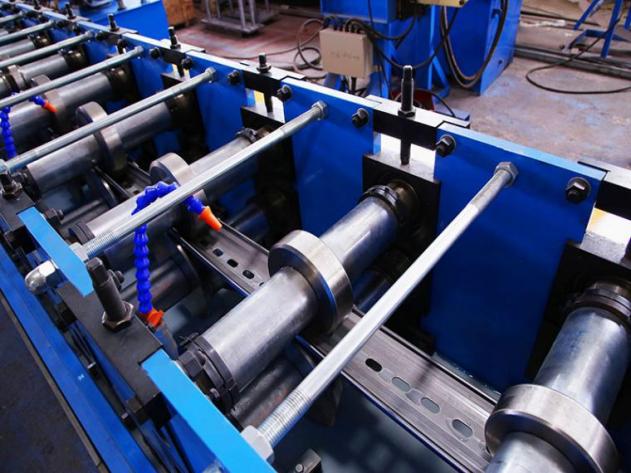

베어링 스틸 GCR15 (= EN31 강) 에서 제조 한 롤러는 , 두께 ,0.04mm ;, 미러 처리 (더 긴 수명 및 방지 방지) 샤프트가있는 표면 45 # 스틸 켄칭 및 템퍼링 열처리, 하드 크롬 도금으로 ;코팅 된 두께 0.04mm로 코팅 된 ,하드 크롬 가공 하드 크롬. 직경 = φ 75/85mm , 정밀 가공

기어 및 체인 드라이브는 약식 22에 관한 것입니다

주 모터 = 15KW , 주파수 속도 제어

속도 감소 R 모터 : K 시리즈

체인 : Ziqiang (중국에 의해 1 위 브랜드 Donghua Group)

8.8 등급의 모든 나사 볼트 (저렴한 공장은 낮은 등급 4.8을 사용) 기계 구조를 단단히 고정시켜 장기간 달리기 동안 기계 구조를 단단히 고정시킵니다.

제품 속도 : 12-18m/분 ( 펀칭 및 절단 시간을 포함 )

물 콜드 장치           유압 프리 커터

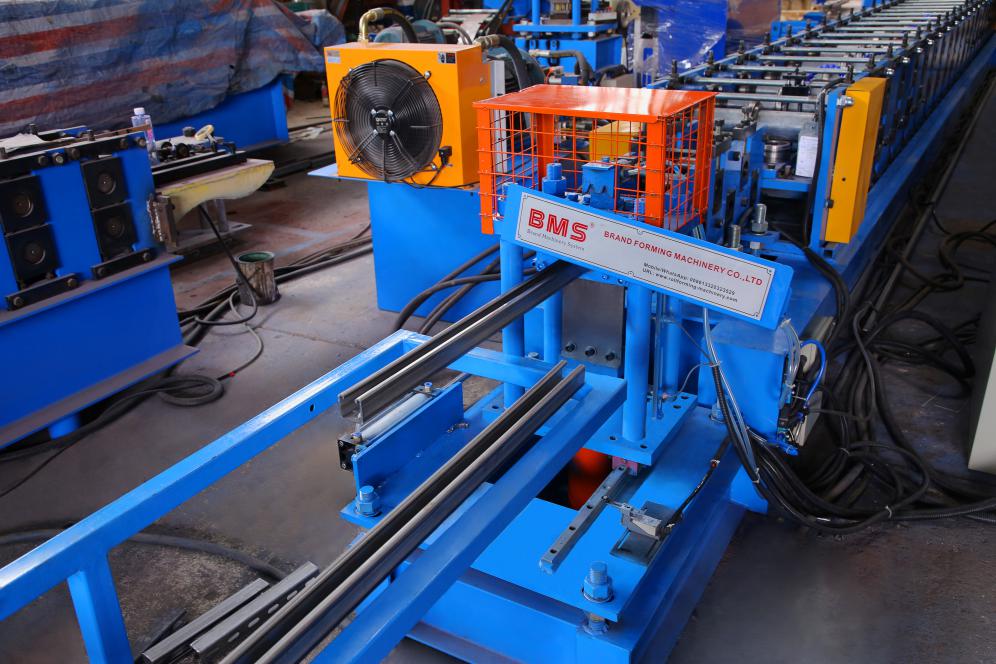

5) 유압 포스트 컷 er

사전 및 게시물 자르기 , 절단 중지, 절단 블레이드 디자인 유형, 블랭킹 없음

유압 모터 : 5. 5kW ; 절단 압력 : 0-1 2MPA;

절단 도구 재료 : CR12MOV ( = 최소 백만 번 절단 수명을 가진 SKD11 ), HRC58-62 학위에 대한 열처리

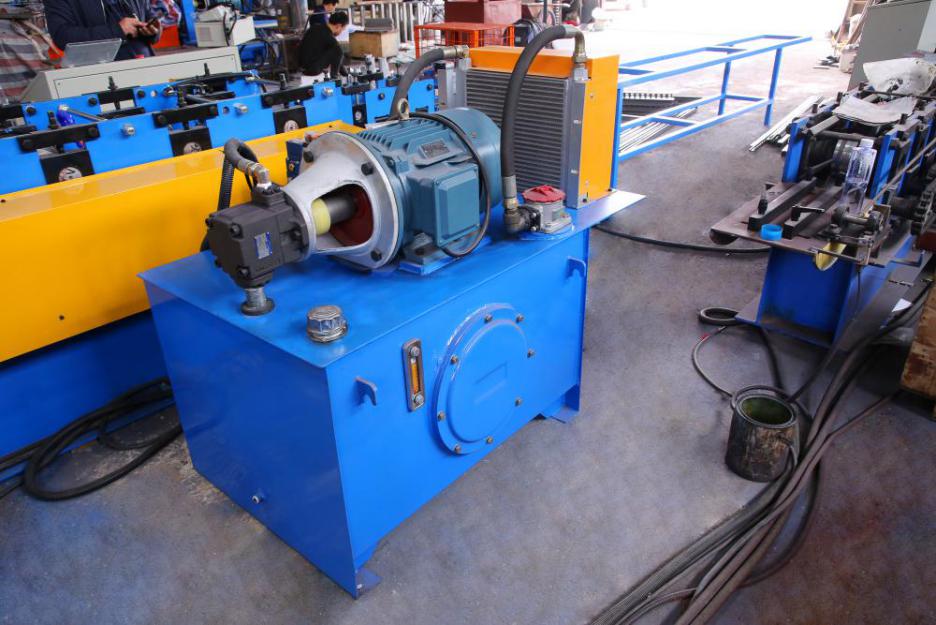

절단 전력은 독립 엔진 유압 스테이션 에서 제공합니다 (아래 참조)

오일 여과를위한 오일 필터가있는 유압 시스템 , 순환 오일이 깨끗하고 유압 시스템의 수명을 연장시키기 위해 ( UP 그림 참조)

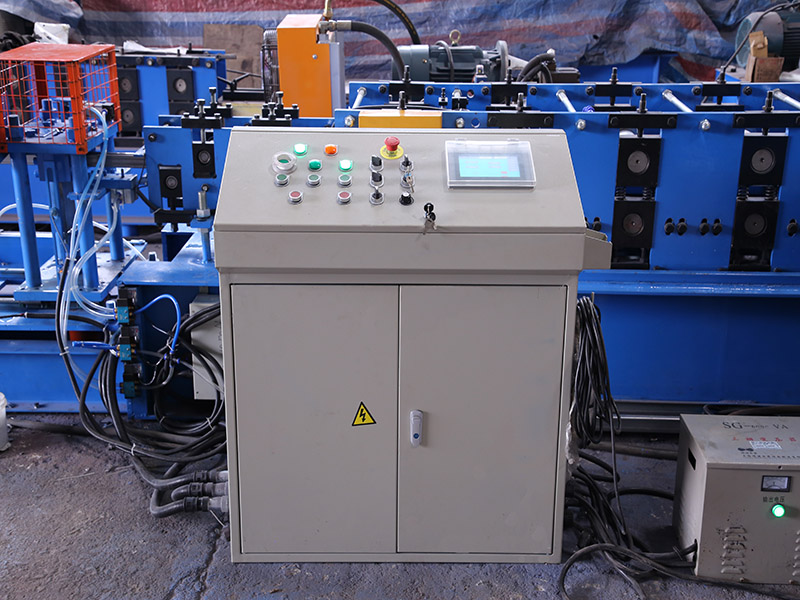

6) PLC 제어 시스템

양과 절단 길이를 자동으로 제어하십시오

터치 스크린의 생산 데이터 (생산 배치, PC, 길이 등)를 입력,

생산을 자동으로 완료 할 수 있습니다.

PLC, 인버터, 터치 스크린, 인코더 등

PLC : Siemens (독일 브랜드)

인버터 : Siemens (독일 브랜드)

7 인치 컬러 터치 스크린 : Siemens (독일 브랜드)

인코더 : Omron (일본 브랜드)

하단 스위치, 조명, 전원 공급 장치, 중간 릴레이, AC 컨택 터,

열전기 릴레이 : Siemens (독일 브랜드)

에어 스위치 : LG-LS (한국 브랜드)

컷-길이의 내성 ≤ ± 1 mm

제어 전압 24V

7) 종료 랙 : 전원이없는 2 개의 유닛 S , 롤러가있는 2 개의 유닛 S가 쉬운 움직임

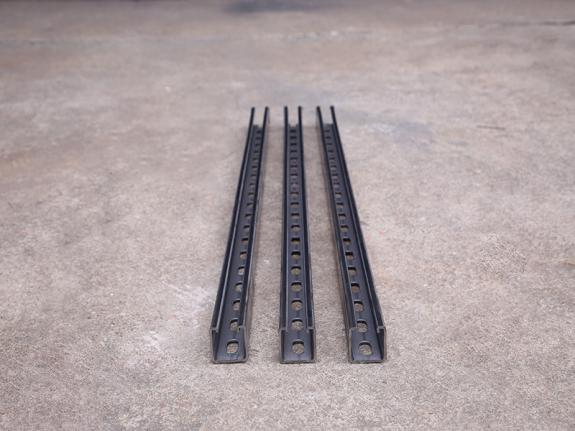

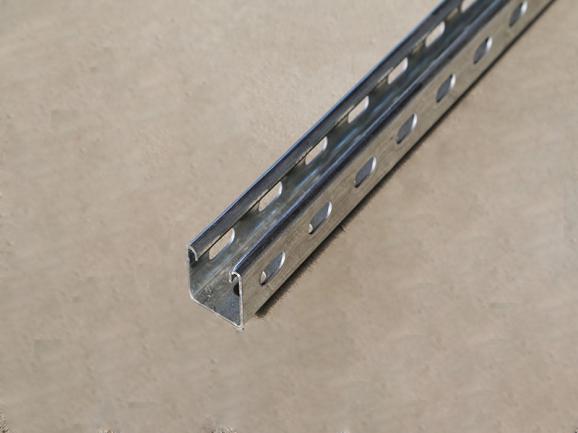

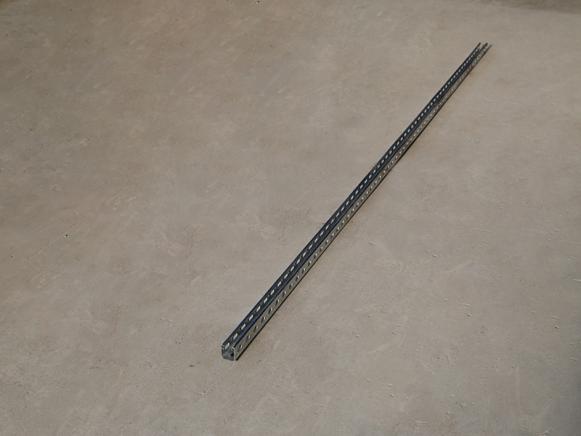

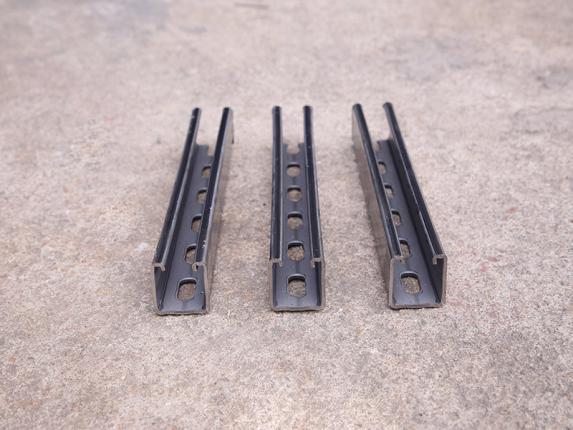

%1) 제품 쇼
