헤비 듀티 완전 자동 CZ 도리 롤 성형 기계

헤비 듀티 디자인 CZ Purlin Machine의 장점
1) 롤러나 스페이서를 교체하지 않고도 다양한 도리 크기를 생산할 수 있습니다.
2) 다른 크기에 맞게 커터를 변경할 필요가 없습니다.
3) 무한한 크기 조정(기계 범위 내의 모든 크기), 재료 절약에 도움
4) 도리 웹 측면과 플랜지의 모든 위치에 옵션으로 펀치 구멍이 있습니다.
5) 쉬운 조작, 낮은 유지 보수
가용성 상태:
수량:
  • C100-400/Z120-400

  • BMS

빠른 세부정보


프로필

   4%)W142IV8SH3MRZEU30L

립(E): .15 -25mm

높이(H):C:40-124mm  Z:49 -121mm

(H는 W의 50%를 초과할 수 없음)

웹(W): C:100-400  Z:120 -400


아니요.               주요 매개변수                    롤 성형 밀 매개변수
1. 재료 두께

0.95-3.0mm

성형 스테이션

20단계

2.

먹이는 폭

그림에 따르면

바디 프레임 H450


삼. 응용자료

아연도금강(GI) 또는 열간압연강판

측벽

컬럼 구조


4.

전기 표준

415V/50Hz/3ph

샤프트  지름 45# 강철,  Ø95/80mm
5.

수동 데코일러 직경

508±30  mm

메인 모터 전원

 11KW

6. 항복 강도

450-550Mpa

나사 볼트 8.8학년
7.

성형 속도

20-25m/분

유효 폭

고객 디자인으로

8. 제어 시스템 PLC 제어 시스템     롤러

Cr12 금형강(장수명용)

9. 유압 모터 30KW
기계 색상

파란색(RAL5015)+주황색(RAL2004)

10. 테스트 재료

BMS는 공급 재료의 크기를 제공합니다  기계 테스트 2주 전에 구매하려면

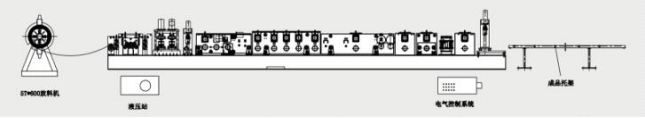

작업 흐름

유압식 데코레이터→유압 사전 절단→공급 및 레벨링 장치→유압 사전 절단 및 펀칭 장치 →롤 성형 시스템→포스트 커터 →Exit Rack

LB1RY_UVGFY%`X2IORKE


기계 구성요소 디스플레이

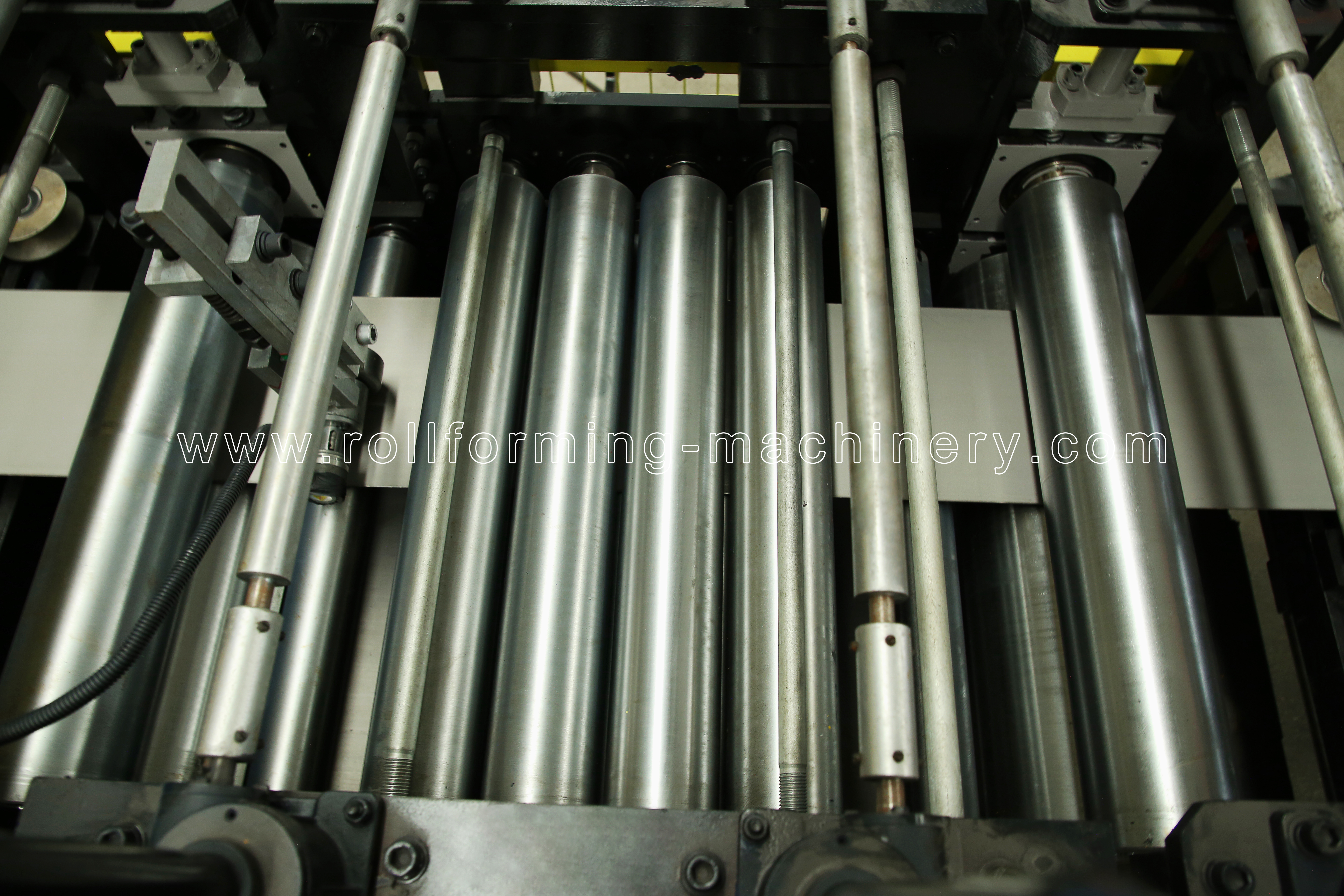

016A6514 拷贝        016A6583 拷贝

                유압식 데코일러                                                                                       레벨링 장치

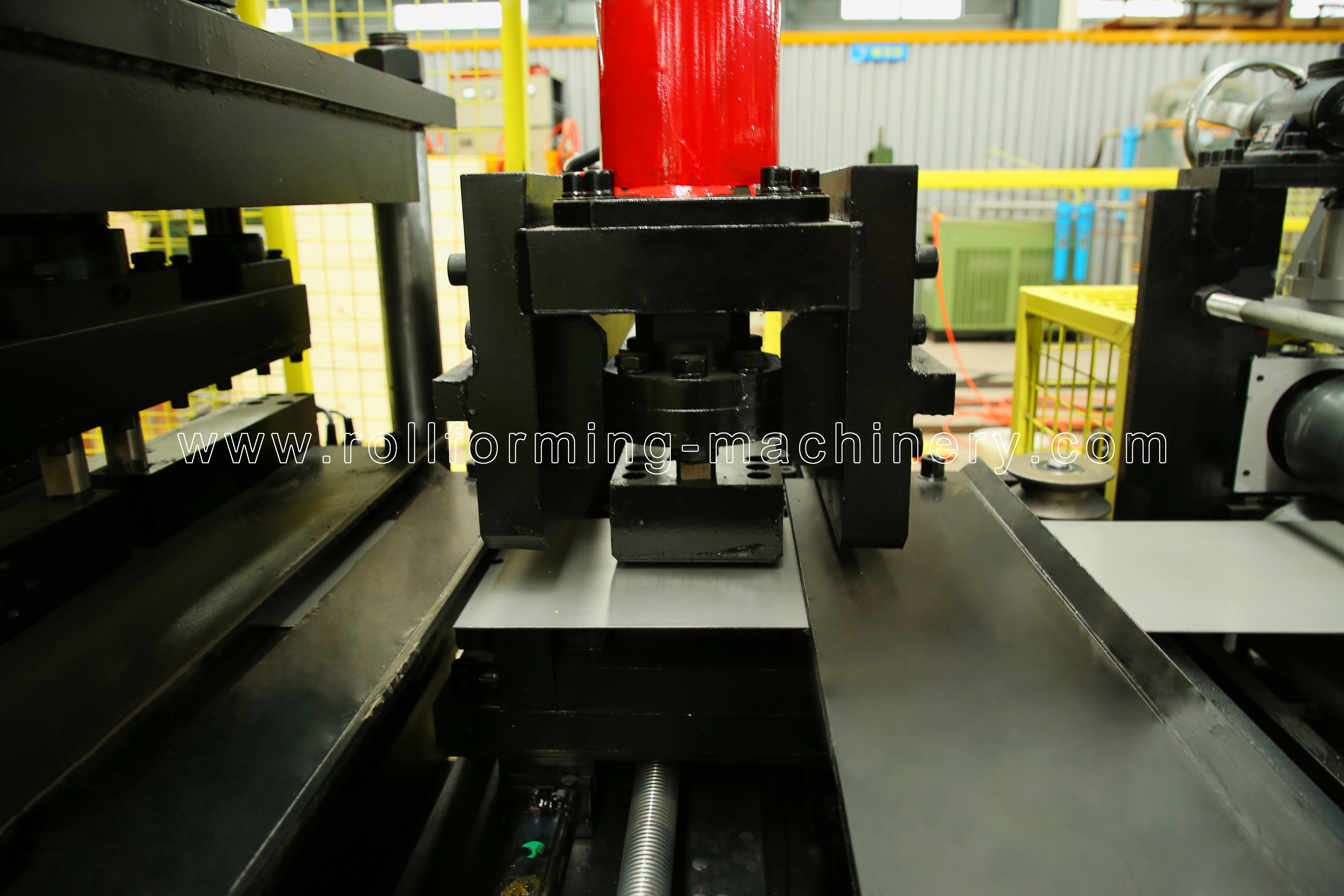

P1230094 拷贝    016A6607 拷贝

                      잉크젯    장치                                     이동식 펀칭 장치



기계 생산 제품

背景图箭头6GX143H23LJ8`%)MB


详情页_03

详情页_04

详情页_05그림 1



















1

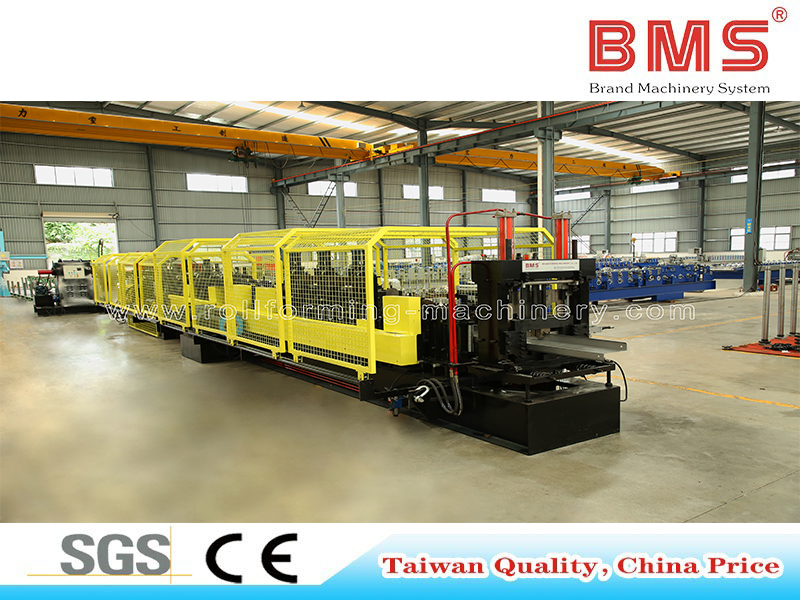

CZ 도리 롤 성형 기계



   6GX143H23LJ8`%)MB

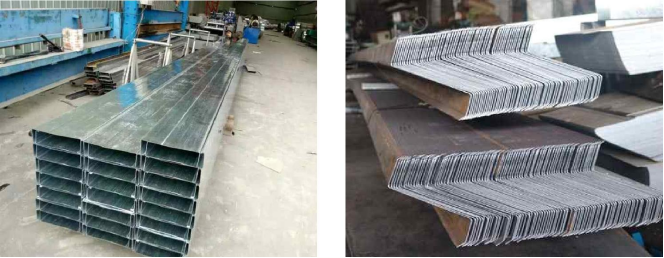

                                                 완제품




     UA8_SPE2)H8BH953LBA

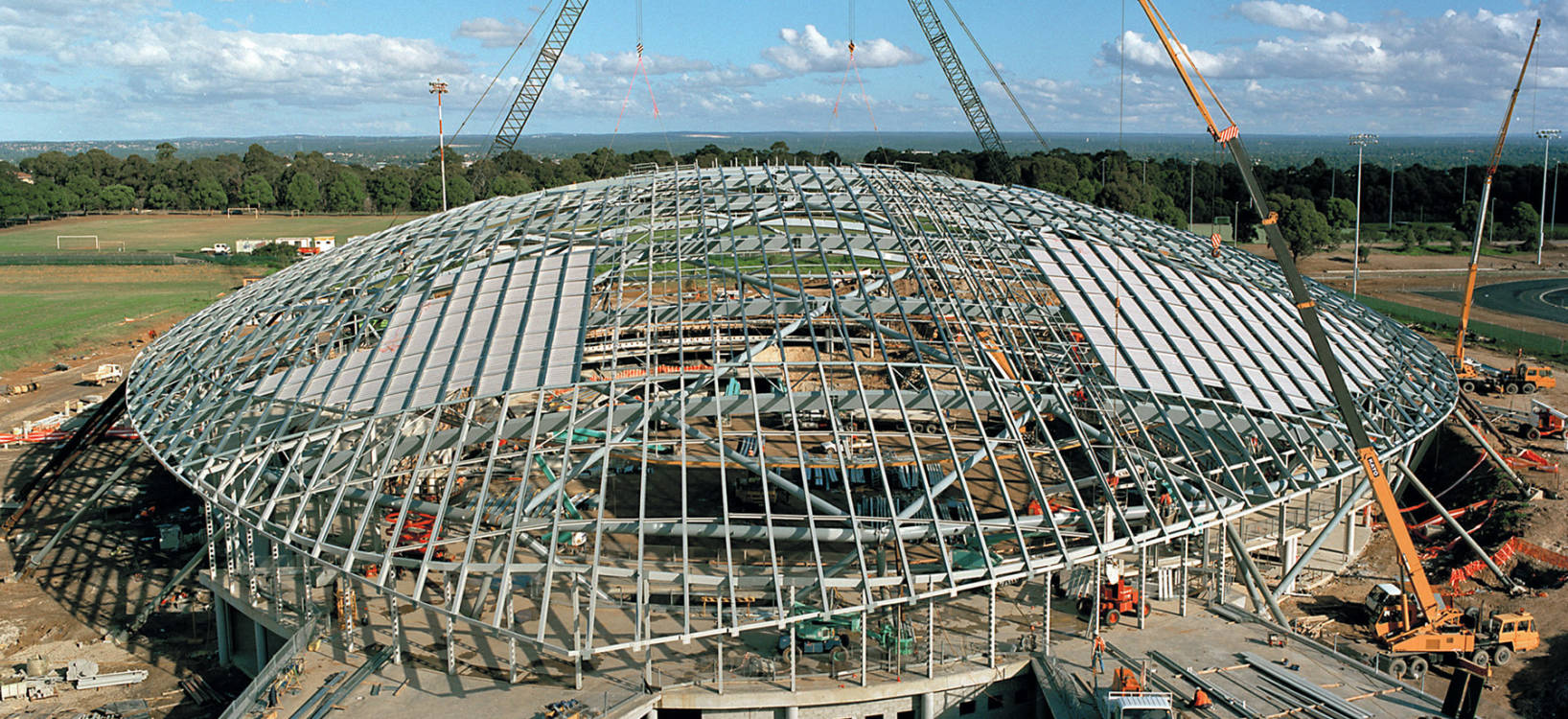

                                          적용사례





에:
아래:
