yx42-200-1000.
BMS

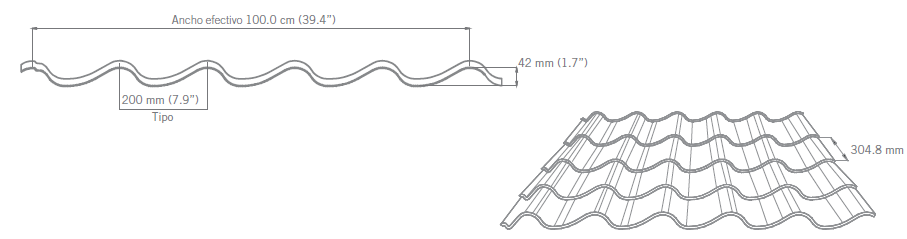

ⅰ 프로필 그림
ⅱ. 재료:
재료 두께 : 0.4-0.6mm, 시험 재료 : 0.5mm
급지 재료 폭 : 1219mm.
적용 가능한 재질 : 수확 강도 245MPa가있는 PREPAINTED 아연 도금 강 (PPGI)
ⅲ.machine 구성 요소

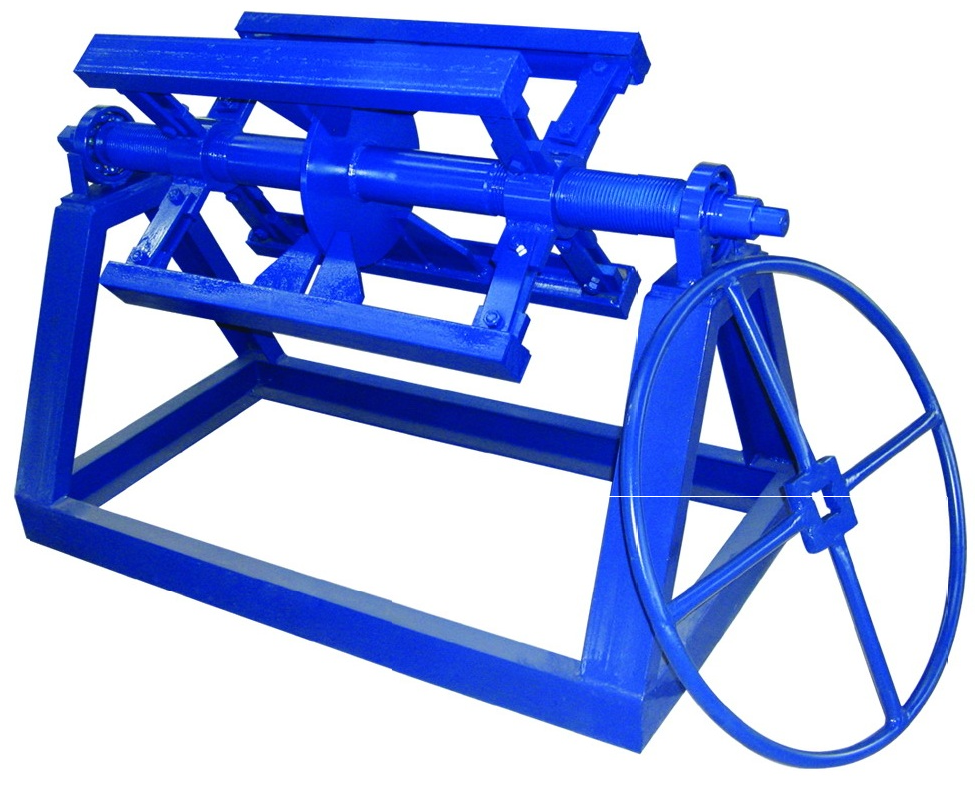

1) 수동 Decoiler : 1 세트 5 톤
2) 냉간 압연기 :

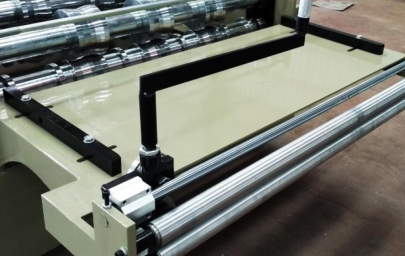

먹이 재료 가이드,
수동 프리 커터가 쉽게 변경할 수 있도록 다음과 같이 :
용접으로 H350 형 스틸로 만든 바디 프레임,
사이드 보드 두께 : 18mm, 큰 슬라이딩 부품 크기 : 오랜 시간 안정된 작동을위한 130 * 47mm(저렴한 공장 110 또는 90 * 42mm 사용,긴 수명을 위해 일하는 안정적 일 수 없음)
45 # 강철, CNC 선반, 열처리, 하드 크롬 코팅에서 제조 된 롤러;
샤프트 직경 =.Ф75 / 95mm., 정밀 가공
모터 운전, 기어 / 스프로킷 전송, 약18 단계형성,
체인 크기 :18 번 1 인치
메인 모터 = 5.5KW, 주파수 속도 제어
성형 속도 약 3m-5m / min (프레스 금형의 시간을 계산하지 않음)
모든8.8 등급의 나사 볼트가 장시간 작동하는 동안 기계 구조물을 단단히 고정시키고 수명을 유지하십시오.
3) 유압 계단 누르기 및 절단 장치 :
2 단계 프레싱 방법: 클램프 시트 먼저, 다음 PR.ESS, 그?누르면 접지가없고 깨진 일이 일어났습니다. 완성 된 타일 모양이 아름답게 보입니다.
계단 깊이 = 13mm
용접으로 고품질 20mm 강판으로 만든 커터 프레임
멈추기, 포스트 컷, 절단, 두 조각 절단 블레이드,블랭킹 절단, 폐기물 재료 없음,
펌프 모터 : 5.5KW; 절삭 압력 : 12MPa.
절삭 공구 재질 :CR12MOV (= D2 강철, 절삭 수명의 적어도 1 백만 번), HRC58-62도 열처리

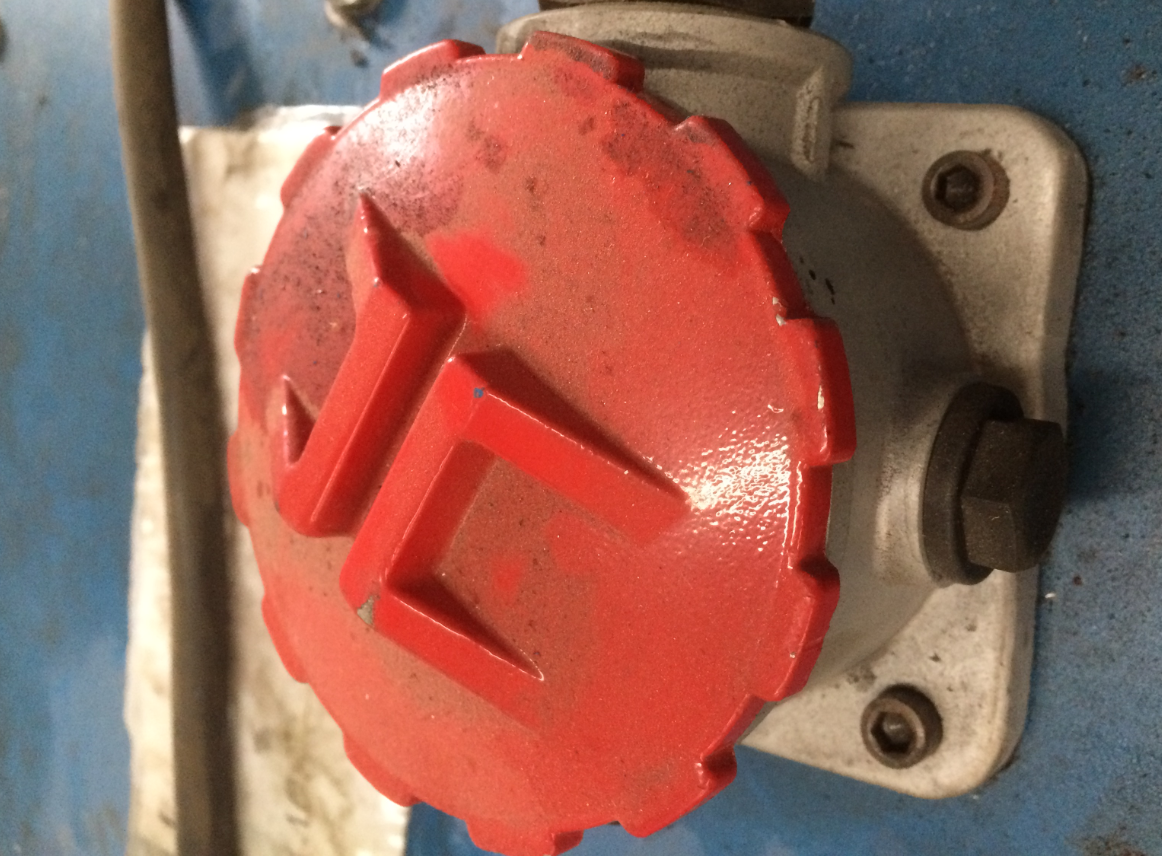

유압 시스템오일 여과를위한 오일 필터가있는 순환 기름이 깨끗하고 유압 시스템의 수명을 길게하십시오.. (아래 그림 참조)

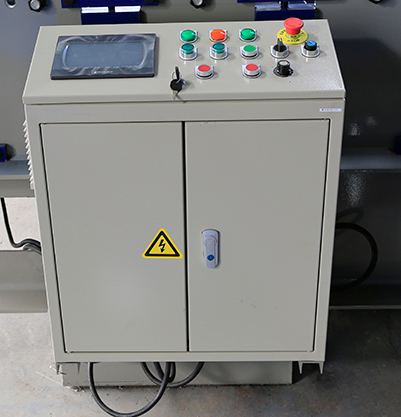

4) PLC 제어 시스템
수량 및 절삭 길이를 자동으로 제어하십시오
PLC, 인버터, 터치 스크린, 인코더 등과 결합
길이가 짧은 허용 오차 ± 2 mm
제어 전압 24V.

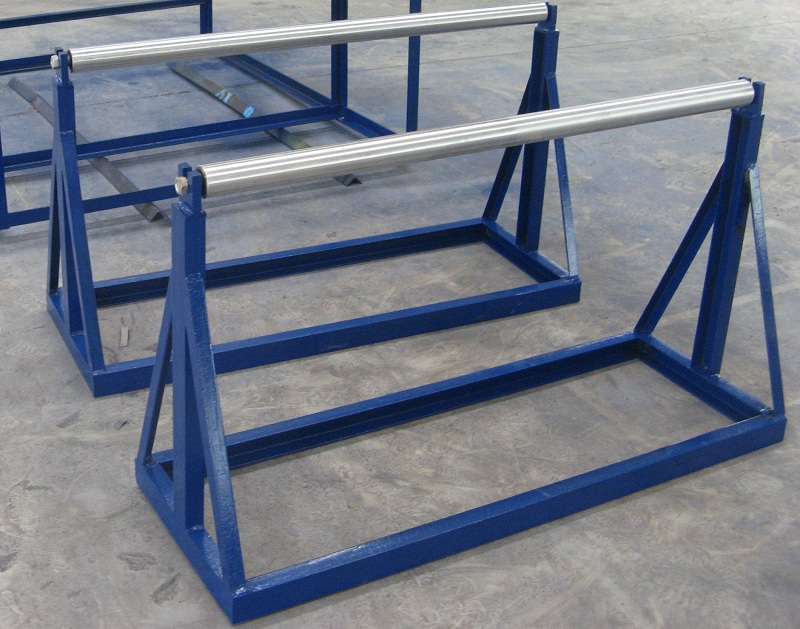

5) 출구 랙 :
구금되지 않은 2 대
ⅳ.흐름도
Decoiler → 먹이 및 주형 기계 → 유압 포스트 커터 → PLC 제어 캐비닛 → 출구 랙

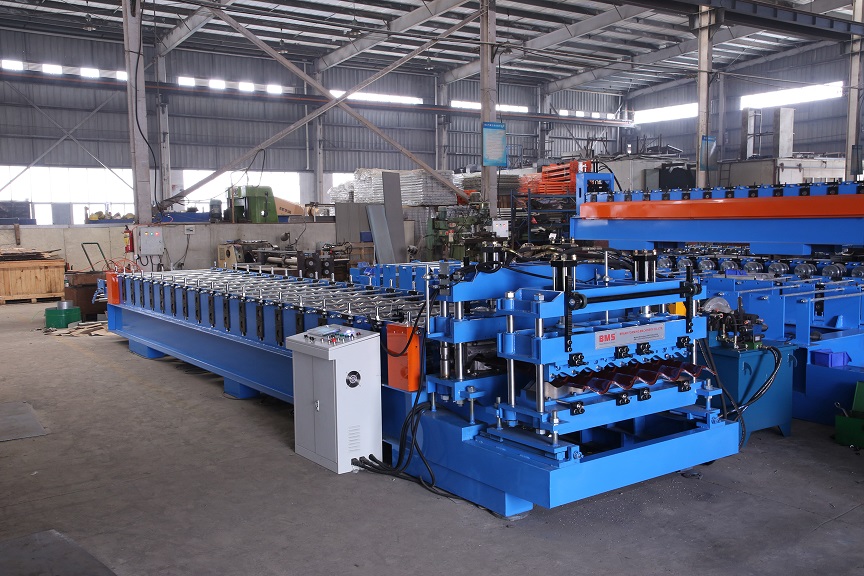

ⅴ.기계 그림 (단지 참조 용)

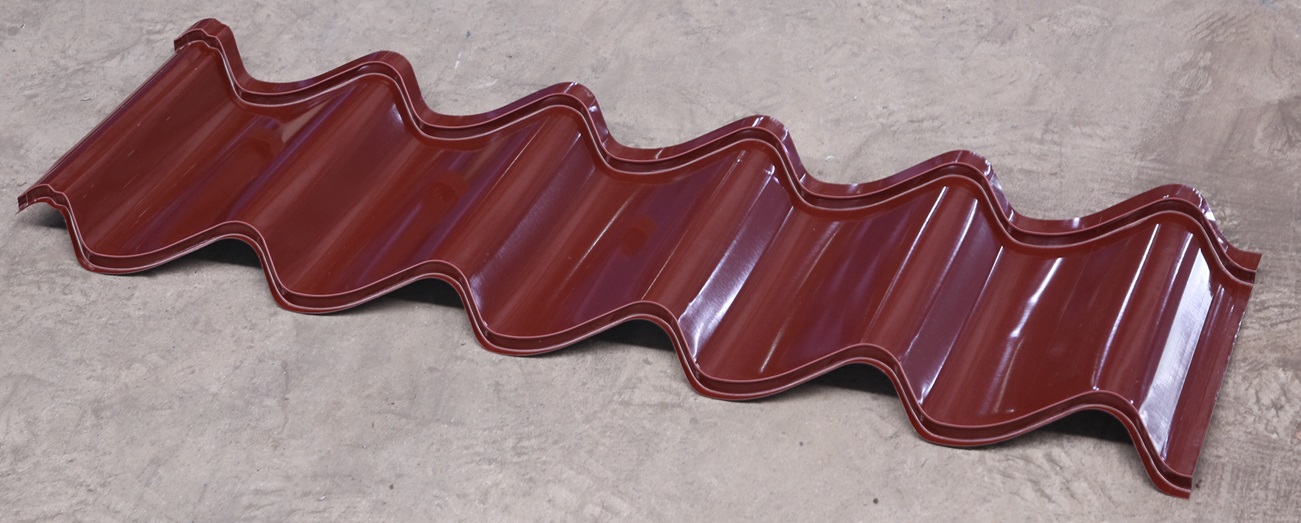

완성 된 프로파일 :

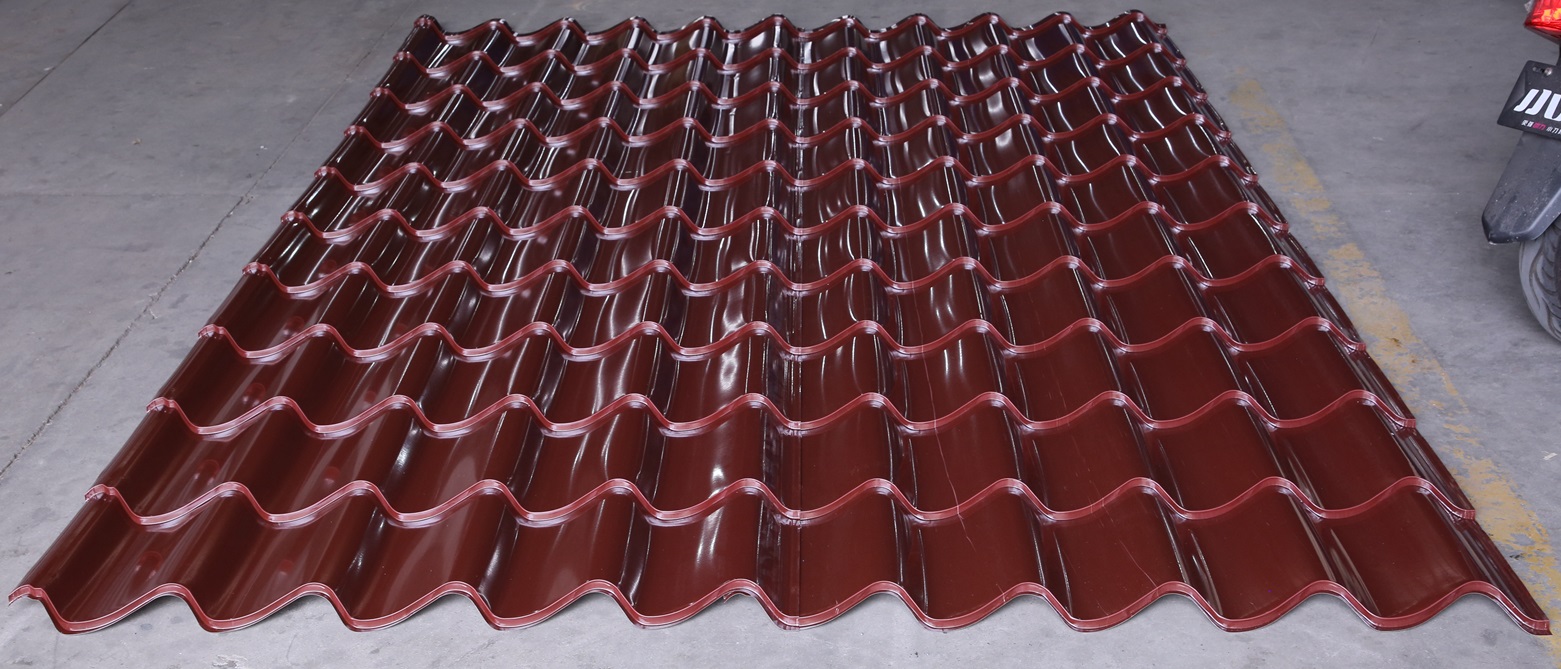

프로파일 겹침 :
ⅰ 프로필 그림
ⅱ. 재료:
재료 두께 : 0.4-0.6mm, 시험 재료 : 0.5mm
급지 재료 폭 : 1219mm.
적용 가능한 재질 : 수확 강도 245MPa가있는 PREPAINTED 아연 도금 강 (PPGI)
ⅲ.machine 구성 요소
1) 수동 Decoiler : 1 세트 5 톤
2) 냉간 압연기 :
먹이 재료 가이드,
수동 프리 커터가 쉽게 변경할 수 있도록 다음과 같이 :
용접으로 H350 형 스틸로 만든 바디 프레임,
사이드 보드 두께 : 18mm, 큰 슬라이딩 부품 크기 : 오랜 시간 안정된 작동을위한 130 * 47mm(저렴한 공장 110 또는 90 * 42mm 사용,긴 수명을 위해 일하는 안정적 일 수 없음)
45 # 강철, CNC 선반, 열처리, 하드 크롬 코팅에서 제조 된 롤러;
샤프트 직경 =.Ф75 / 95mm., 정밀 가공
모터 운전, 기어 / 스프로킷 전송, 약18 단계형성,
체인 크기 :18 번 1 인치
메인 모터 = 5.5KW, 주파수 속도 제어
성형 속도 약 3m-5m / min (프레스 금형의 시간을 계산하지 않음)
모든8.8 등급의 나사 볼트가 장시간 작동하는 동안 기계 구조물을 단단히 고정시키고 수명을 유지하십시오.
3) 유압 계단 누르기 및 절단 장치 :
2 단계 프레싱 방법: 클램프 시트 먼저, 다음 PR.ESS, 그?누르면 접지가없고 깨진 일이 일어났습니다. 완성 된 타일 모양이 아름답게 보입니다.
계단 깊이 = 13mm
용접으로 고품질 20mm 강판으로 만든 커터 프레임
멈추기, 포스트 컷, 절단, 두 조각 절단 블레이드,블랭킹 절단, 폐기물 재료 없음,
펌프 모터 : 5.5KW; 절삭 압력 : 12MPa.
절삭 공구 재질 :CR12MOV (= D2 강철, 절삭 수명의 적어도 1 백만 번), HRC58-62도 열처리
유압 시스템오일 여과를위한 오일 필터가있는 순환 기름이 깨끗하고 유압 시스템의 수명을 길게하십시오.. (아래 그림 참조)
4) PLC 제어 시스템
수량 및 절삭 길이를 자동으로 제어하십시오
PLC, 인버터, 터치 스크린, 인코더 등과 결합
길이가 짧은 허용 오차 ± 2 mm
제어 전압 24V.
5) 출구 랙 :
구금되지 않은 2 대
ⅳ.흐름도
Decoiler → 먹이 및 주형 기계 → 유압 포스트 커터 → PLC 제어 캐비닛 → 출구 랙
ⅴ.기계 그림 (단지 참조 용)
완성 된 프로파일 :
프로파일 겹침 :
