BMS

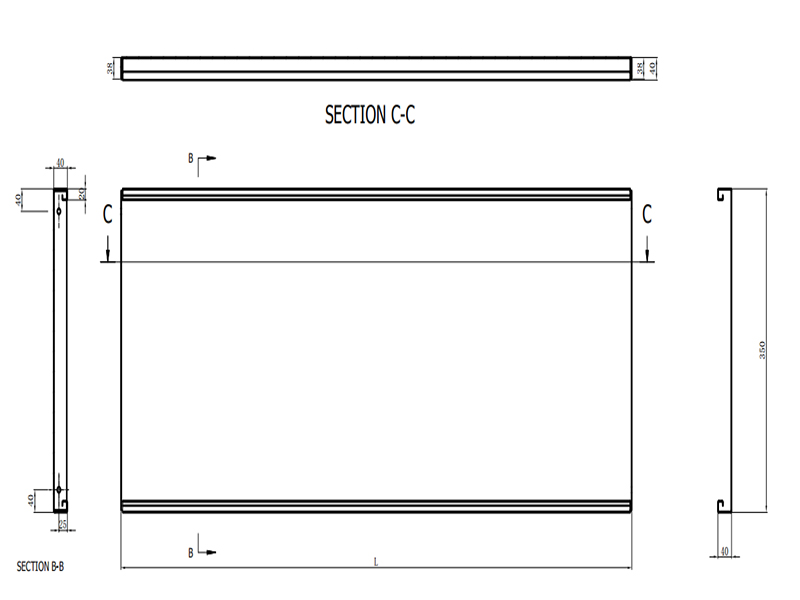

프로필
| 아니요. | 주요 매개변수 | 롤 성형 밀 매개변수 | ||
| 1. | 재료 두께 | 0.6-1.4mm | 성형 스테이션 | 스탠드 24개 |
| 2. | 먹이는 폭 | 그림에 따르면 | 바디 프레임 | H450 |
| 삼. | 응용자료 | 아연도금강판(GI), 냉간압연강판(CRC) | 측벽 두께 | Q235t 18mm |
| 4. | 전기 표준 | 380V/50HZ/3PH | 샤프트 지름 | 45#스틸, Ø80mm |
| 5. | 커터 소재 | Cr12MoV(= SKD11) | 메인 모터 전원 | 15KW |
| 6. | 항복 강도 | G340-550Mpa | 나사 볼트 | 8.8학년 |
| 7. | 성형 속도 | 12-16m/분 | 유효 폭 | 그림에 따르면 |
| 8. | 제어 시스템 | PLC 제어 시스템 | 롤러 | Gcr15, 열처리 HRC58-62 정도 |
| 9. | 감속 모터 | K 시리즈 | 기계 색상 | 블루+블랙+오렌지 |
| 10. | 테스트 재료 | BMS는 공급 재료의 크기를 제공합니다 기계 테스트 2주 전에 구매하려면 | ||

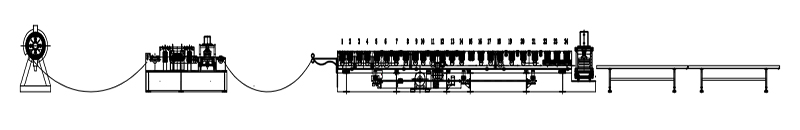

데코일러→서보피딩&펀칭 장치→피딩 가이드 장치→롤 포밍 시스템→유압 포스트 벤딩 및 절단 장치→출구 랙
기술 사양

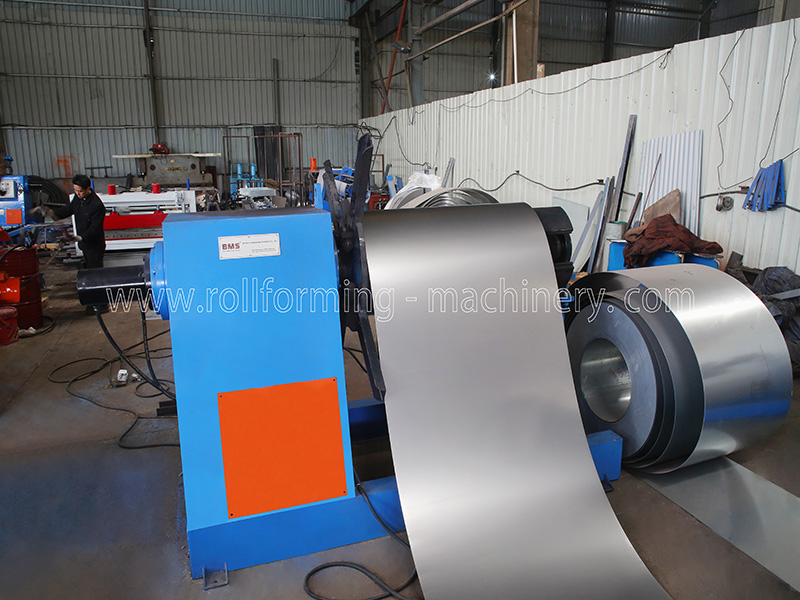

1) 5 T 유압 데코일러
유압 제어 강철 코일 내부 보어 수축 및 정지
최대.먹이는 폭:1250mm
코일 ID 범위:508±30mm,외경:1600mm
최대 용량:5톤,오일 펌프 모터:2.2KW

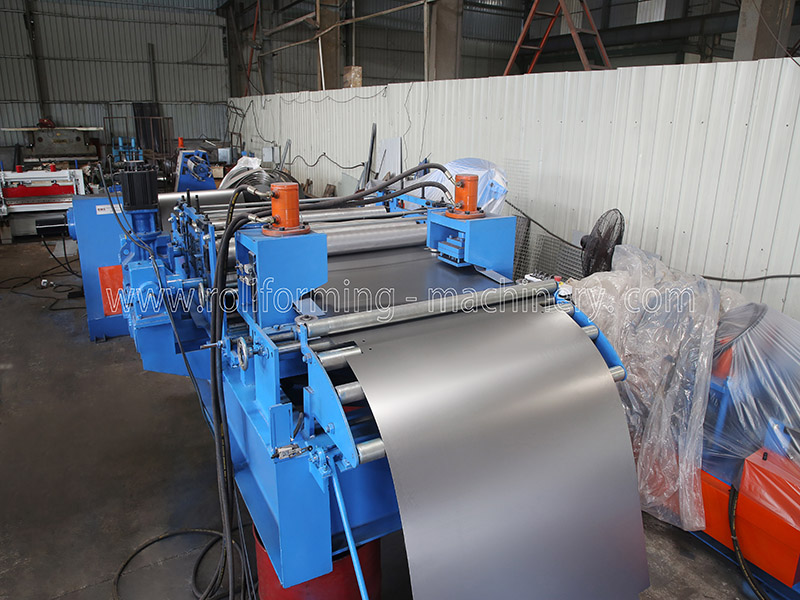

2) 서보 피딩 및 펀칭 장치
위로 삼 아래에 네 완전히 일곱 샤프트 레벨링 장치
공급 재료 가이드 포함, 본체 프레임 H450 강철을 용접하여 유형을 지정합니다.
측벽 두께: Q235t18mm;서보 모터:4.4KW, 2개의 기어 박스 드라이브
다음에서 제조된 샤프트 GCr15 강철(=EN31),직경=Φ105mm,경질 크롬 도금
코팅, 정밀 가공.
삼) 밥을 먹이다 가이드 장치
적절한 재료 공급을 위해 안내 위치를 조정할 수 있습니다.

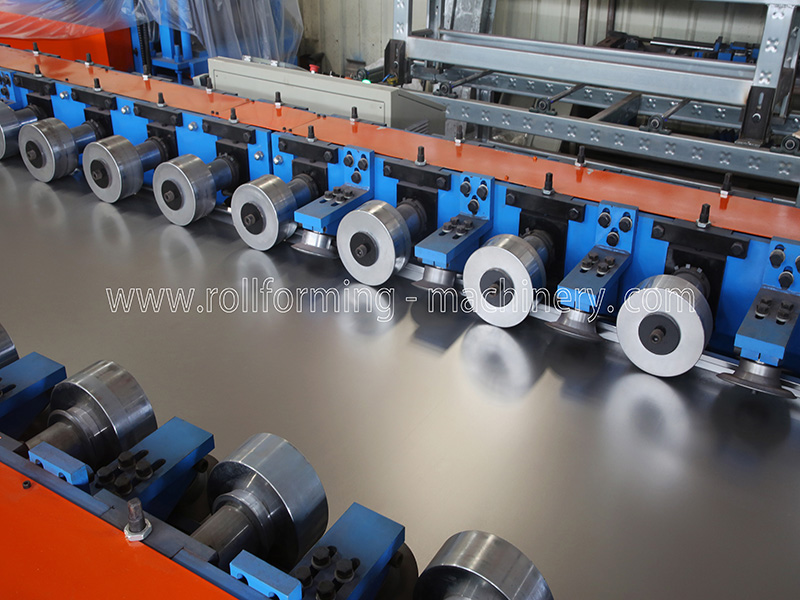

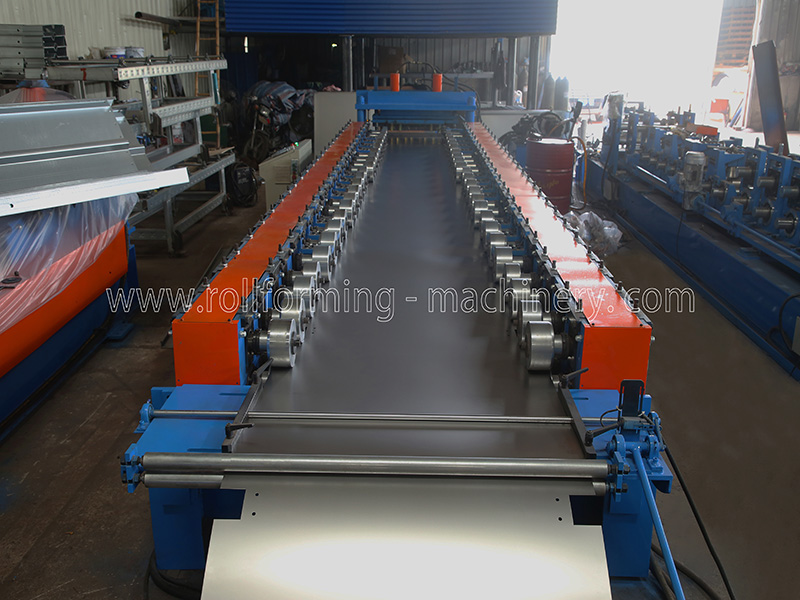

4) 주요 기계
본체 프레임은 다음 소재로 제작되었습니다. H450 강철을 용접하여 유형을 지정합니다.
측벽 두께: Q235t18mm
다음에서 제조된 롤러 GCr15 강철(=EN31 강철), 열처리, HRC 58-62
샤프트 직경=Ø80mm, 정밀 가공
기어/스프라켓 구동,정보 24단계 형성
메인 모터(폴라로이드 브랜드)=15KW,주파수 속도 제어
실제 성형 속도 12-16m/분
전기 모터를 사용하여 크기 자동 변경

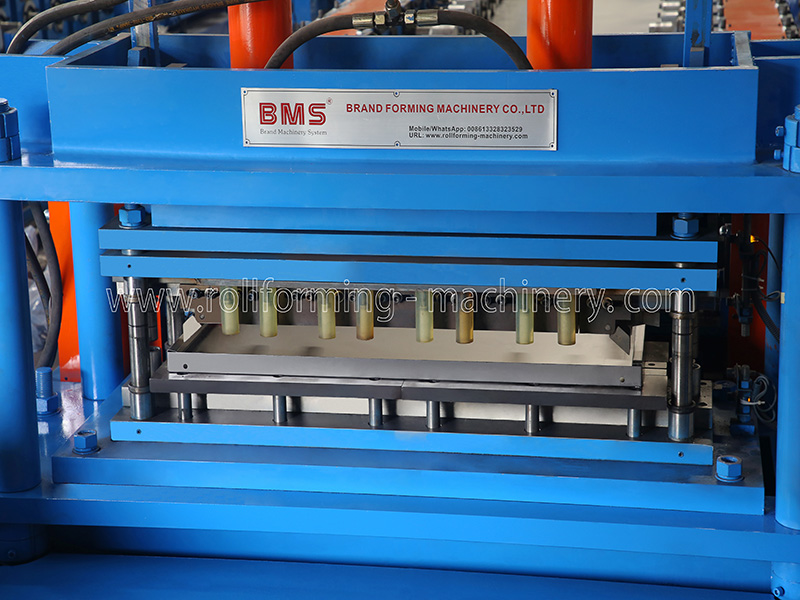

5) 포스트 유압 절곡 및 절단 장치
절단 포스트, 절단 중지, 절단 블레이드 디자인의 두 조각 유형, 블랭킹 없음
유압 모터:15KW
절단 및 굽힘 도구 재료: Cr12MoV(= SKD11 최소 100만회 이상의 절삭수명), HRC58-62도까지 열처리
절단력은 메인 엔진 독립 유압 스테이션에서 제공됩니다.

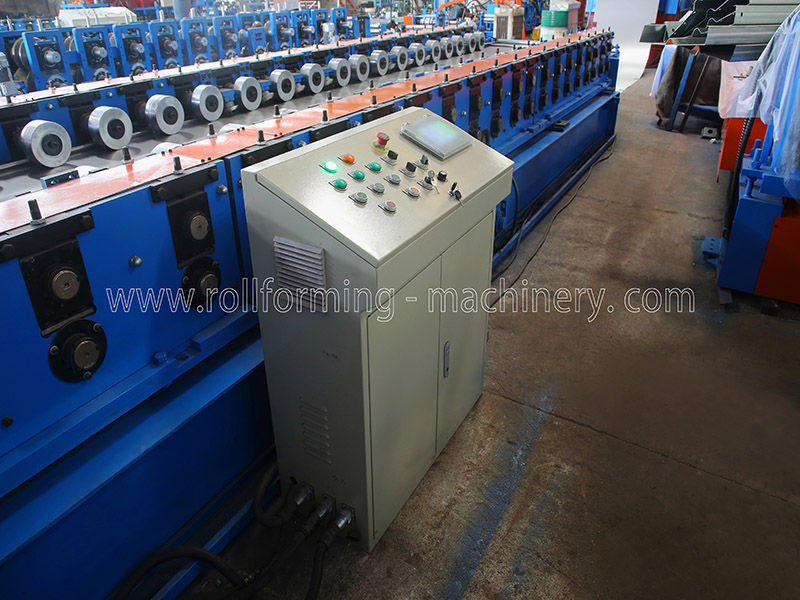

6) PLC 제어 시스템
수량과 절단 길이를 자동으로 제어합니다.
생산 데이터(생산 배치, 개, 길이 등)를 터치 스크린에 입력합니다.
생산을 자동으로 완료할 수 있습니다.
결합 대상: PLC, 인버터, 터치 스크린, 인코더 등

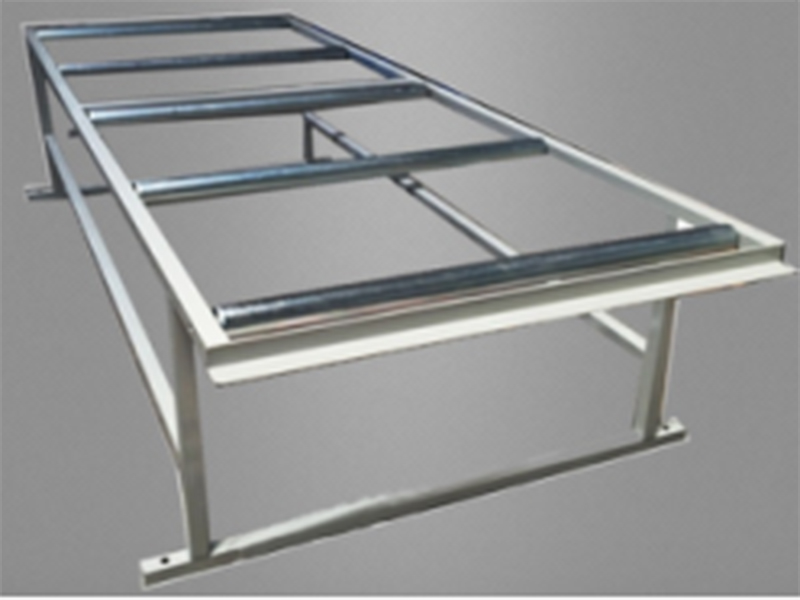

7) 출구랙
전원이 꺼진 상태, 둘 단위, 그것에 롤러가 있어 쉽게 움직일 수 있습니다.
8) 제품 쇼
포장 방법:기계 본체는 알몸이며 플라스틱 필름으로 덮음(먼지와 부식 방지)컨테이너에 적재하고 강철 로프와 잠금 장치로 적합한 컨테이너에 꾸준히 고정하여 장거리 운송에 적합합니다.
거래조건
1. 최소 주문 수량 (MOQ): 1 세트
2. 배달 시간 : 근무일 기준 약 45 일
3. 선적항: 샤먼항
4. 지불 유형: T/T 또는 L/C
5. 수출 : 대만, 영국, 프랑스, 싱가포르, 그리스, 호주, 미국, 멕시코, 브라질, 칠레, 볼리비아, 트리니다드, 이스라엘, 사우디 아라비아 등 50 개 이상의 국가 및 지역으로
