유럽 ​​디자인을 가진 기계를 형성하는 폭 지면 Decking 목록을 먹이는 1250MM

그것은 주로 산업 건물, 경기장, 크고 작은 슈퍼마켓 및 물류 센터와 같은 철강 구조물에서 사용됩니다.
가용성 상태:
수량:
  • BMS


바닥 갑판 롤 성형 기계yx50-333-1000.프로필

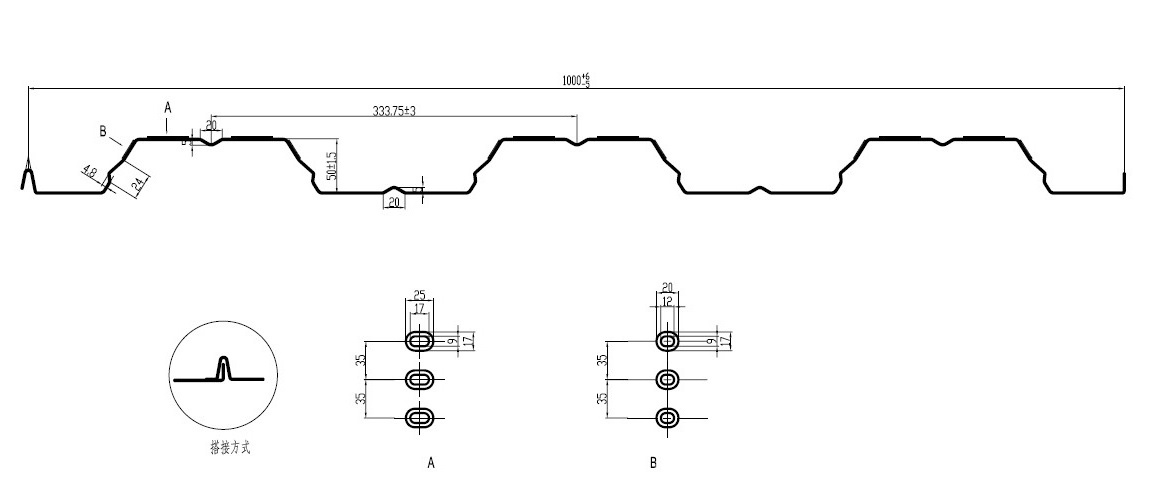

ⅰProfile 그리기

효과적인 폭 허용 오차 : -0 / + 5mm

다른 섹션의 허용 오차 : +/- 0.5mm의

ⅱ. 재료:

재료 폭을 먹이 : 1,220mm 및 1,250mm

재료 두께 : 0.7-1.5mm

해당 재료 : 아연 도금 시트, 0.7-1.5mm 두께에 대한 250Mpa 항복 강도, 1.2mm의 두께에 대한 500Mpa 항복 강도

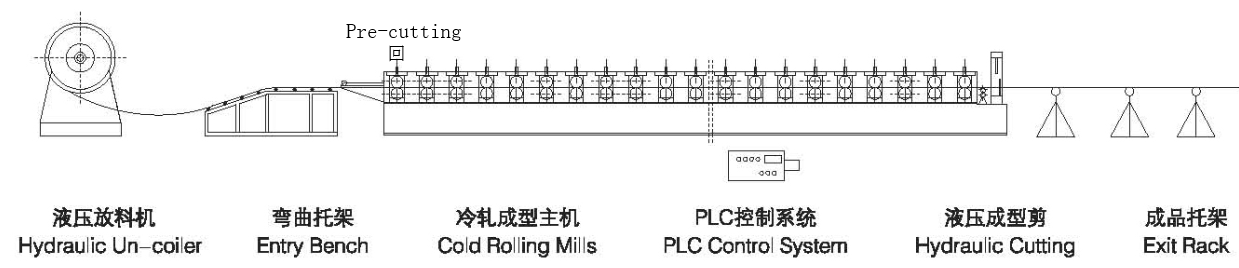

Ⅲ.Flow도 :

Decoiler은 → 홈페이지 성형 기계 → 유압 포스트 커터 → 종료 랙 → 장치를 먹이.

Ⅳ.Machine 구성 요소 :

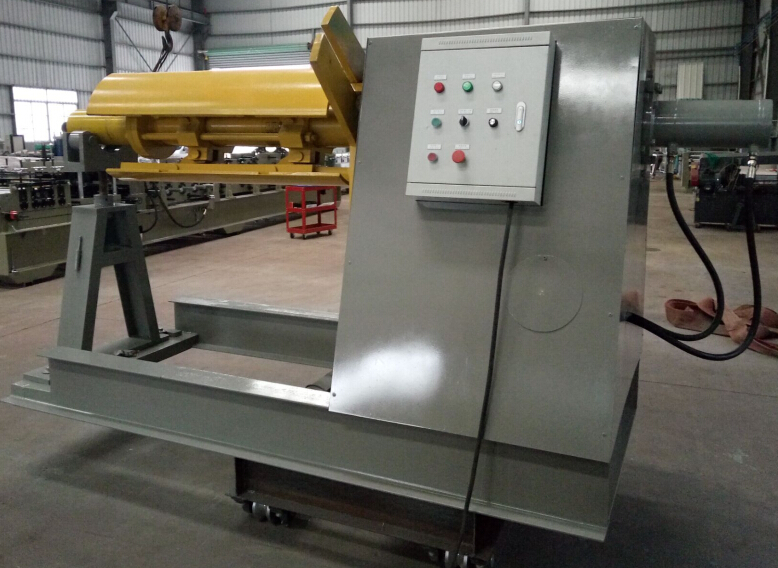

1)유압 Decoiler : 한 세트5-7t

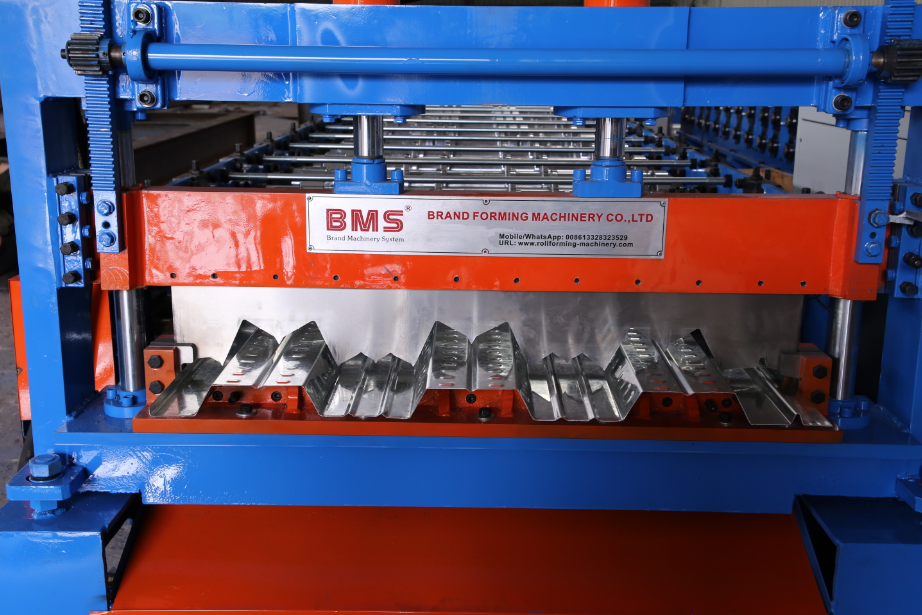

2.밀을 형성 메인 롤

재료 가이드를 공급하여,

롤 성형 기계 본체 프레임 전송 메커니즘과 성형 롤 등을 조합

ㅏ)바디 프레임에서 만든H450 유형 강철아름다운 외관, 자연 노화 처리 및 SR (스트레스 릴리프) 치료 용접에 의해.

비)차체 프레임은벽 보드 유형 :샤프트 직경φ95 / 90mm45 # 강철, 열처리로했다. 하부 샤프트 기어 체인에 의해 메인 송신한다.

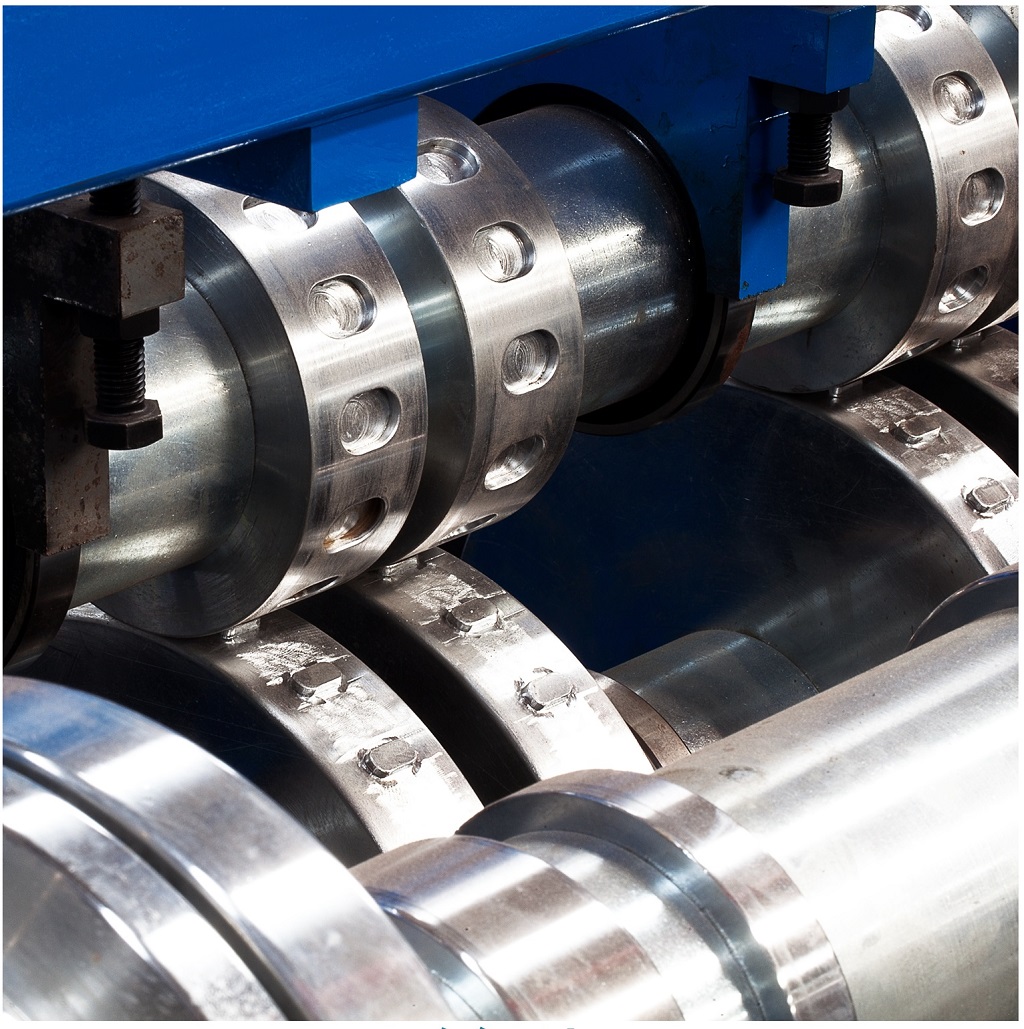

씨)제 45 고품질의 강철로 제조 된 롤러, 열처리

디)모터 구동 기어 쇄 전송 정도에 의한 송신형태 24 단계

주 모터 =.15KWx2, 주파수 속도 제어

성형 속도approx.16m / 분

e)엠보싱 롤러 용 재료 :베어링 강 GCR15(= EN31) 긴 작동 수명, 열처리

에프)모든8.8 등급의 나사 볼트가 장시간 작동하는 동안 기계 구조물을 단단히 고정시키고 수명을 유지하십시오.


3) 절단 유압 장치

포스트, 커팅, 정지 컷 절단 블레이드에 세 가지

사전 절단 및 후 절단, 동일한 유압 시스템을 사용하십시오.

펌프 모터 : 5.5KW 절단 압력 : MAX.16MPA.

절삭 공구 재질 :금형 스틸 CR12MOV (= D2 강철, 절단 수명의 적어도 1 백만 번), 열처리

전단 지지대를위한 2 개의 가이드 기둥을 사용하여 절단기를위한 더 안정적이고 청법 생활을 만듭니다.

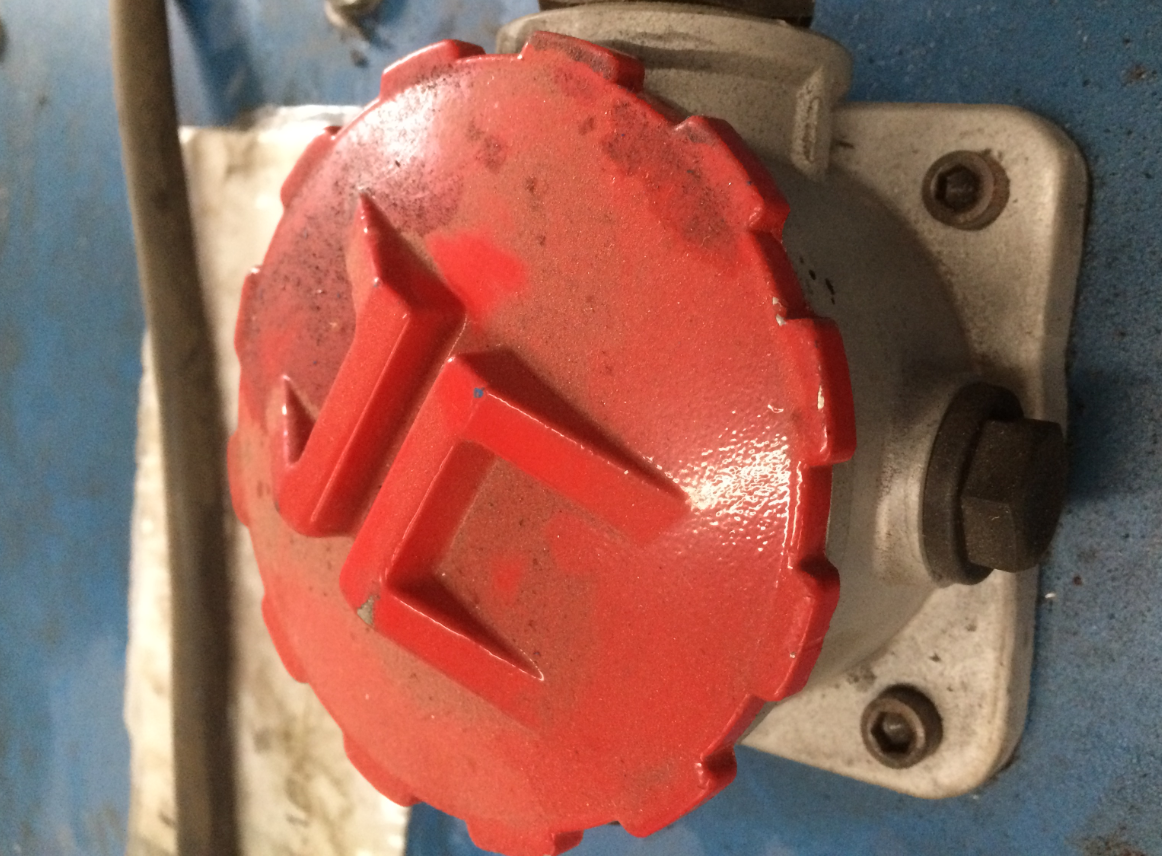

유압 시스템 :Huade (China Top1 브랜드) / 유시요얀 (일본 유켄과 합작 투자), 오일 여과를위한 오일 필터가있는 순환 기름이 깨끗하고 유압 시스템의 수명을 길게하십시오.. (아래 그림 참조)

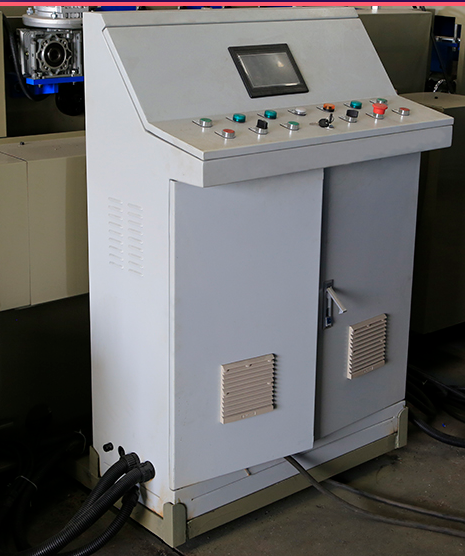

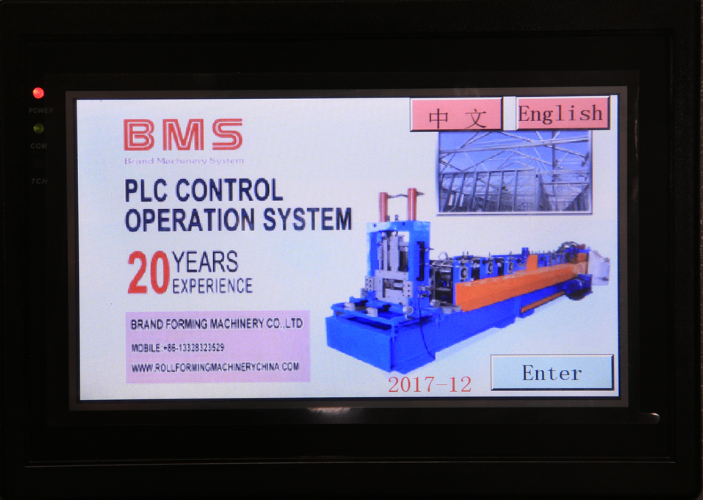

4) PLC 제어 시스템

설명 : PLC가 제어하는 ​​컴퓨터 제어 시스템. 인코더가 시트의 너비와 높이를 자동으로 제어하고 길이 위치 결정 및 절단, 7inch 터치 스크린 작동을 제어하며 정밀도는 ± 1.0mm 이내로 제어됩니다.

길이가 짧은 허용 오차 ± 2 mm

제어 전압 24V.

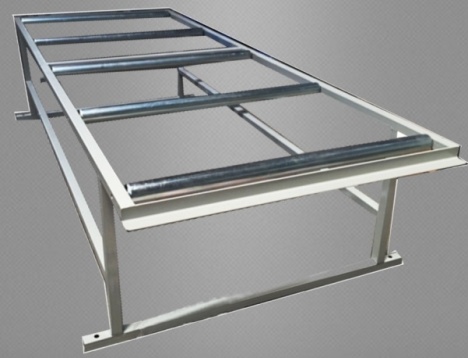

5) 출구 랙 :

Un-Powered, 3MxUnits.쉬운 무브먼트를위한 롤러가 있습니다

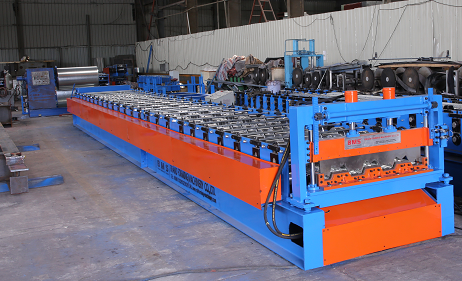

.machine 그림 (참조 용으로)

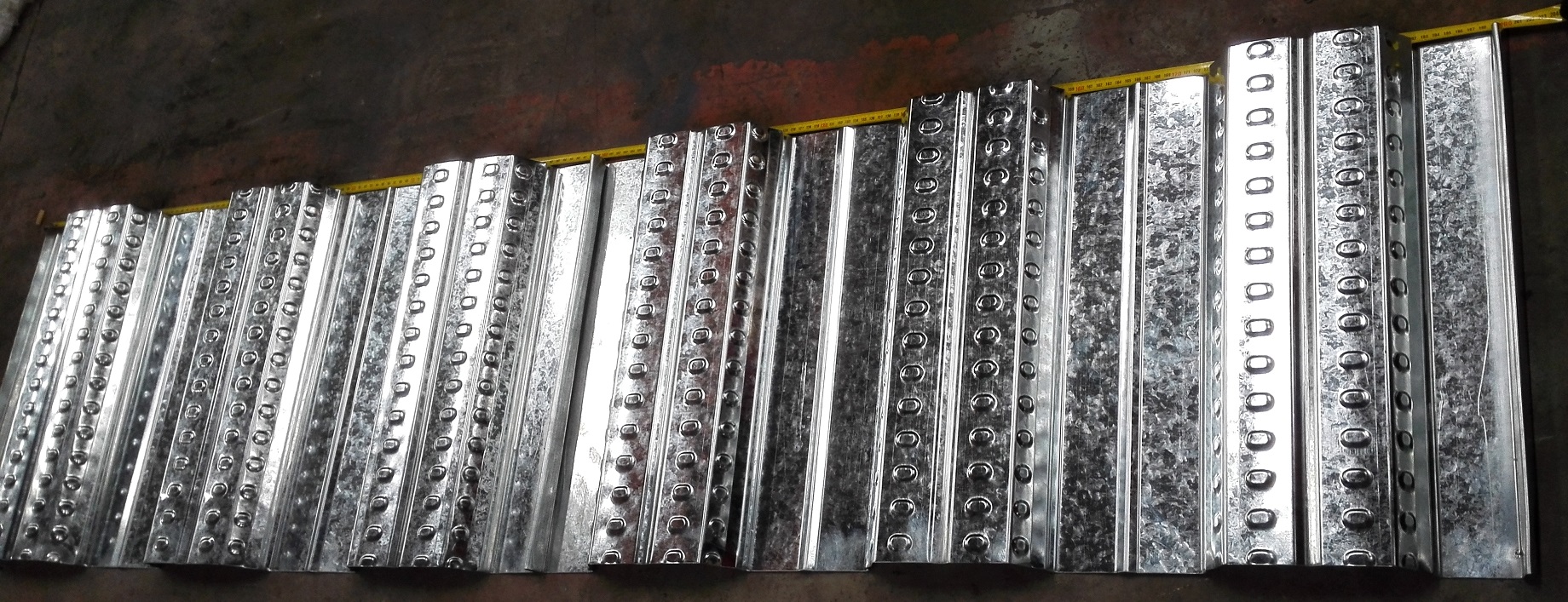

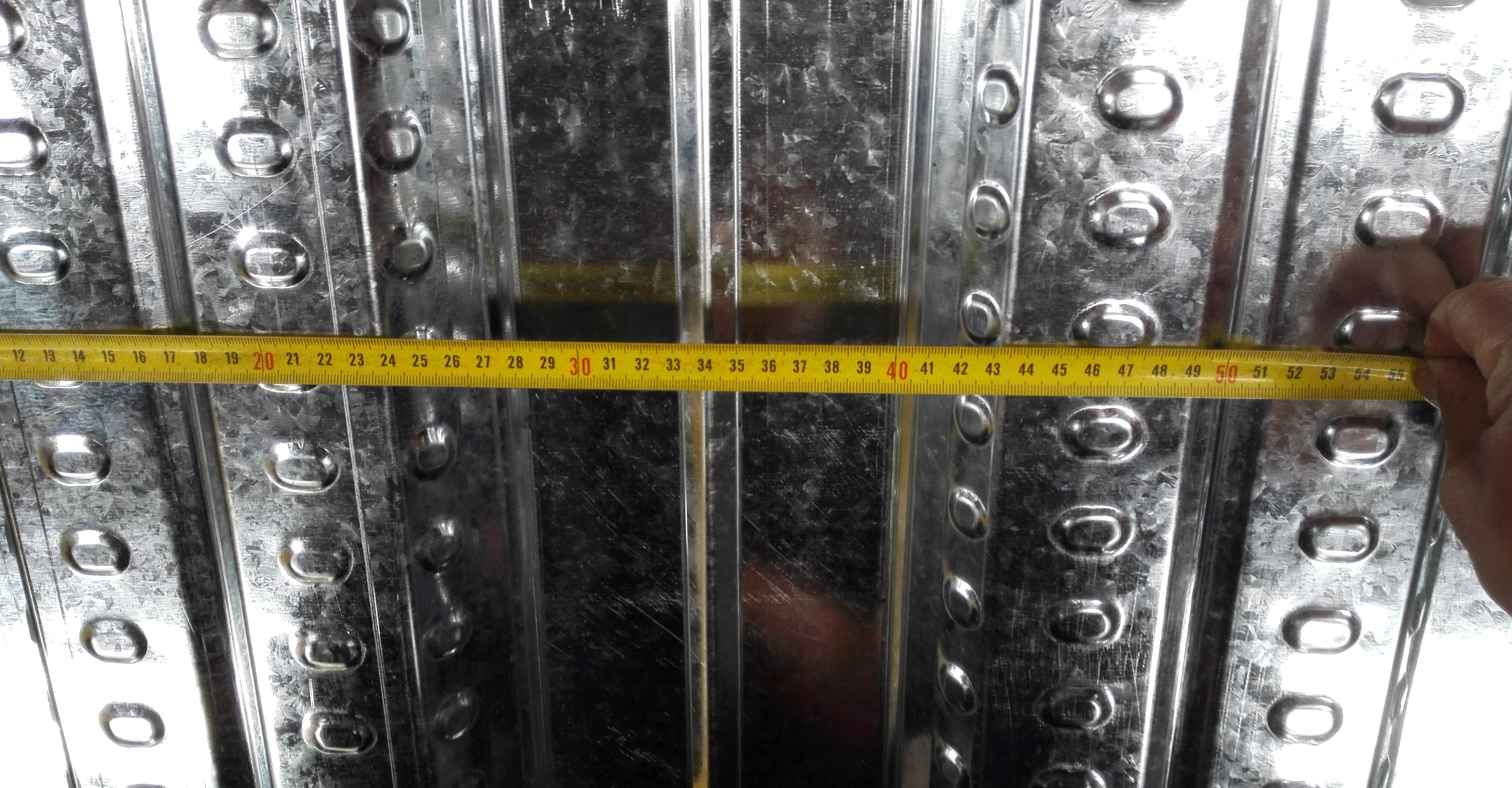

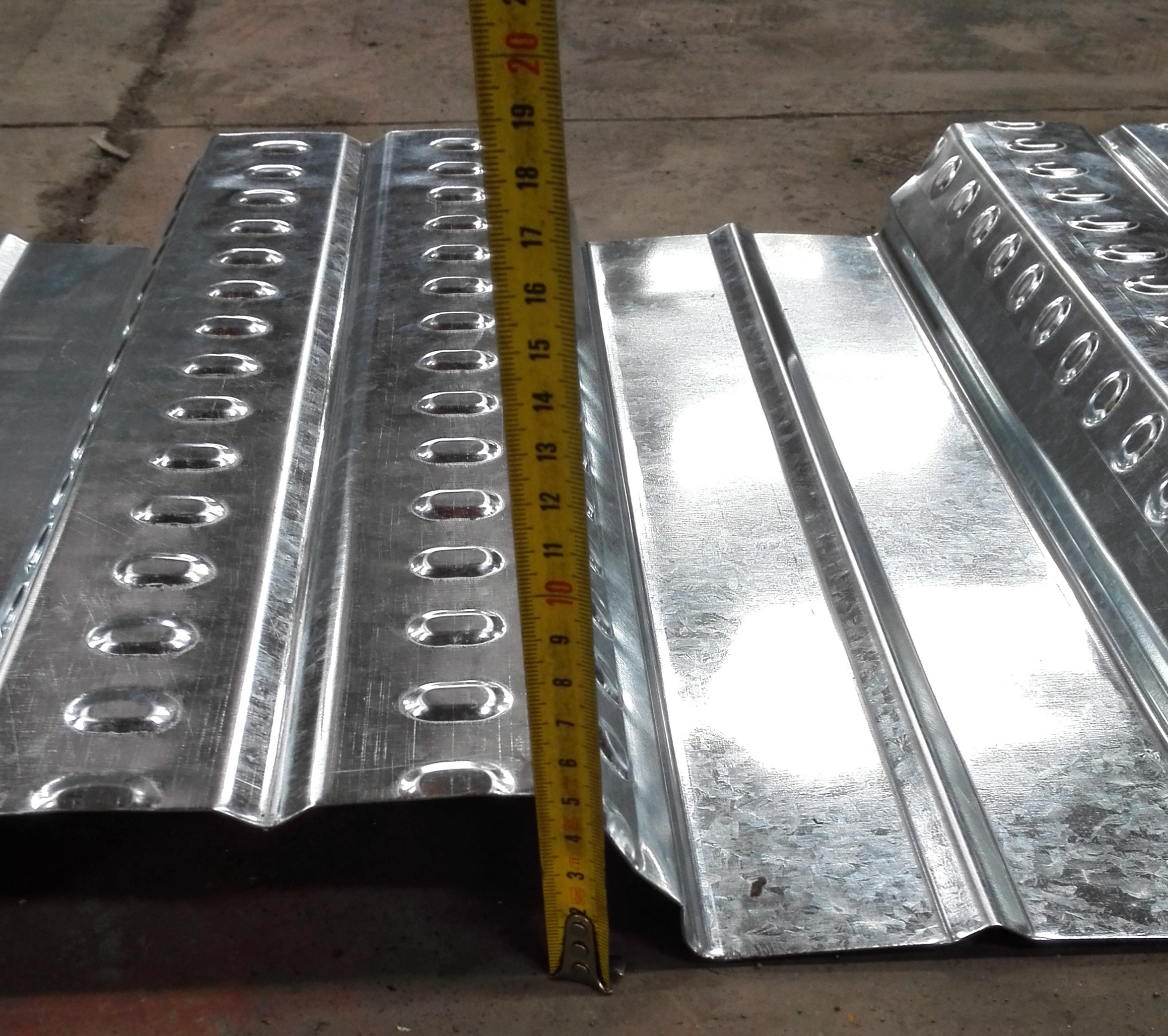

vi. 기계 생산 플로어 데크 검사 :

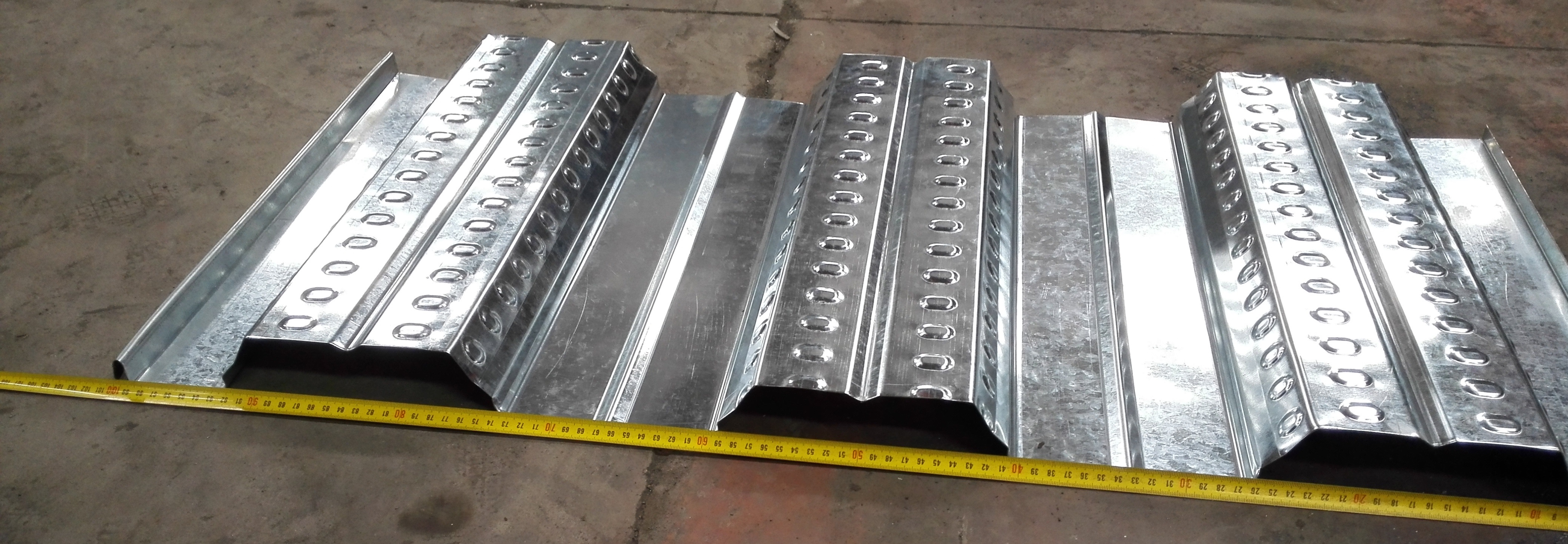

2 프로파일 중첩 :

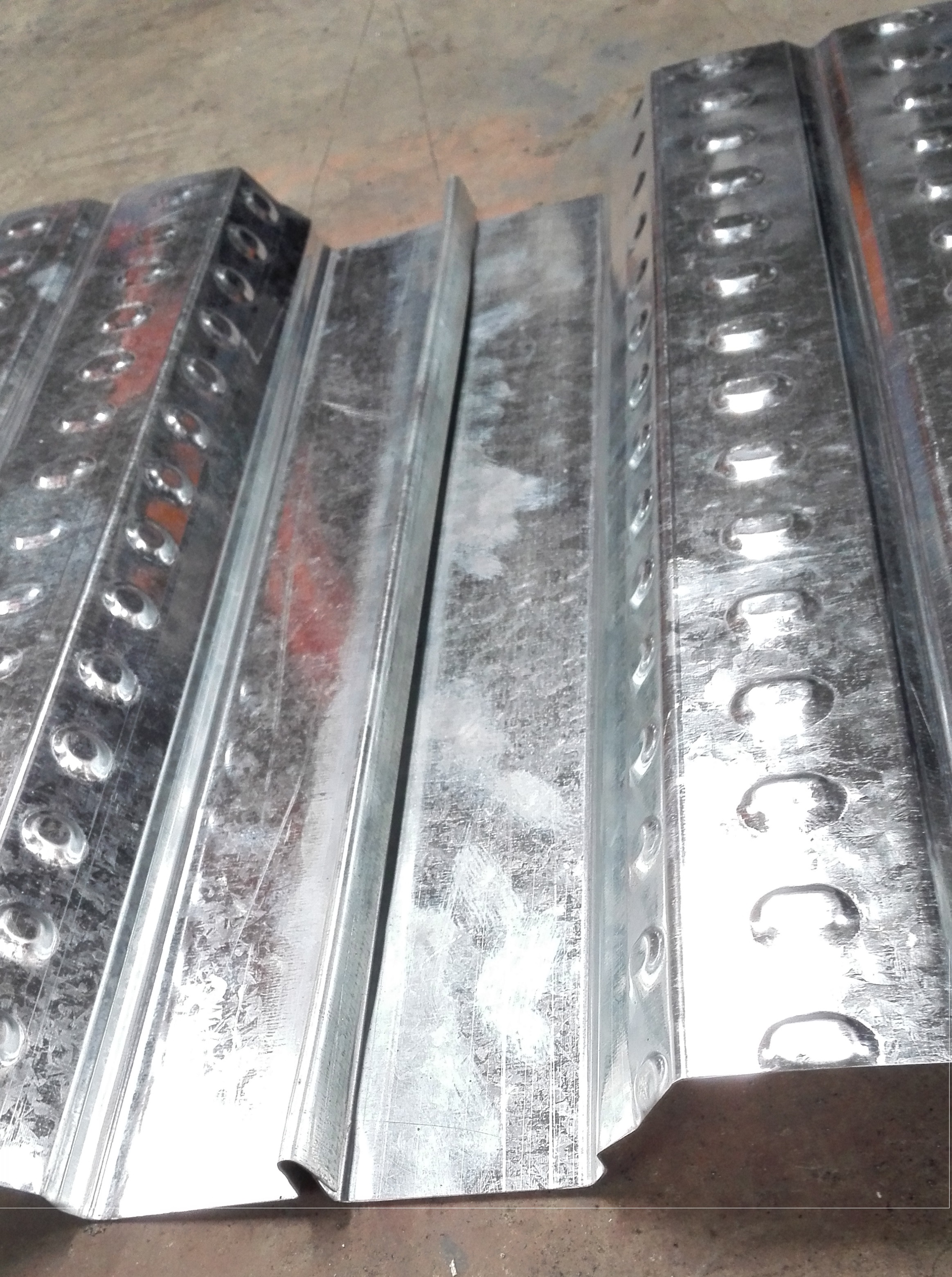

겹침 조인트 효과 :


기계 총 무게 : 약15

기계 치수 : 약 12.5m (길이) x 1.8m (너비) x 1.5m (높이)


바닥 데크 롤 성형 기계 비디오 링크 :

https://www.rollformingmachinerychina.com/european-style-floor-decking-machine_n87.


위의 사양 및 사진은 참조 용으로 만이지만 정확한 것은 아마도 약간 다르며 기계를 참조해야합니다.
