YX18-145-870
BMS
8455221000

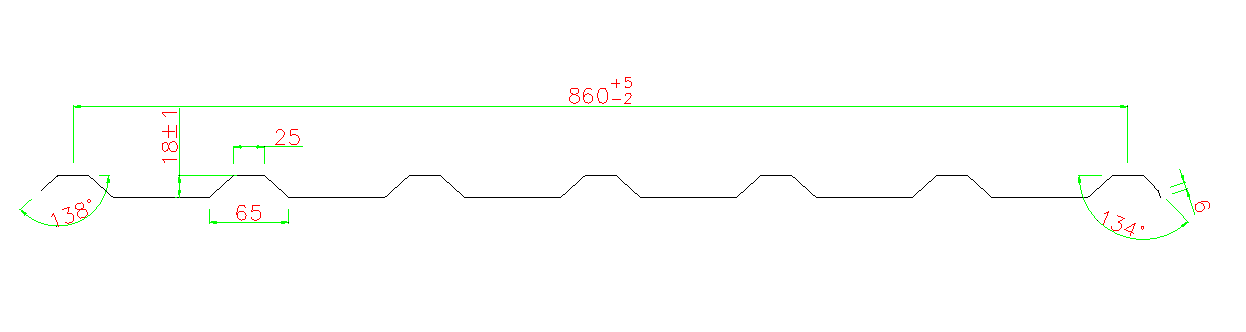

윤곽
| 재료 | 적용 가능한 재료 | PPGI |
재료 두께 | 0.3-0.6mm | |
항복강도 있음 | Q235-355Mpa | |
| 코일 | 먹이는 폭 | 1000mm |
코일 ID 범위 | 508mm±30mm | |
용량 | 최대. 5톤. | |
기계 | 기본 프레임 | 용접에 의한 H400형 강. |
| 측벽 두께 | Q235t18mm | |
롤러 재질 | 45# 정밀 가공, 하드 크롬 코팅 | |
롤러 스테이션 | 형성을 위한 18단계 | |
축 직경 | Ø75mm, 고주파 가공 | |
커터 | 경도 | HRC58-62 정도까지 열처리 |
절단 공차 | ≤±1mm | |
| 힘 | 운전 방법 | 기어/스프라켓 변속기 |
| 메인 모터 | 7.5KW, 주파수 속도 제어 | |
| 절단기용 펌프 모터 | 3KW | |
PLC 제어 시스템 | 인버터 | Schneider Electric/DELTA(대만 브랜드) |
터치스크린 | WEINVIEW(대만 브랜드) | |
인코더 | KOYO(일본 브랜드) 또는 OMRON(일본 브랜드) | |
제어 전압 | 24V |
1. 수동 전면 평절단기가 장착되어 있어 재료절약(폐기물 없음)의 고급 기능으로 고객이 재료를 편리하게 교체할 수 있습니다.
2. 롤러는 ASTM AISI 1045 강철 및 경질 크롬을 사용하여 미세 가공(HRC48-50) 후 담금질됩니다. 더 많은 코팅 직장 생활 10년 이상.
3. Q선택적인 자동 stacker, 작업 효율성 향상, 인건비 절감, 그리고 헬p 경쟁 우위를 향상시킵니다.

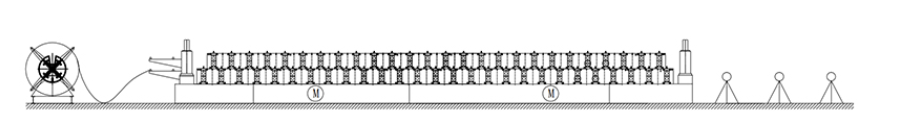

5T 유압 데코일러→공급 장치→수동 프리 커터→롤 포밍 시스템→유압 포스트 커터 장치→엑시트 랙
인위적인 사양ns
1) 5T 유압 데코레이터:1 세트
유압 제어 강철 코일 내부 보어 수축 및 정지
최대 공급 폭: 600mm
코일 ID 범위:508±30mm,외경:1500mm
오일 펌프 모터:2.2KW
용량:최대 5톤

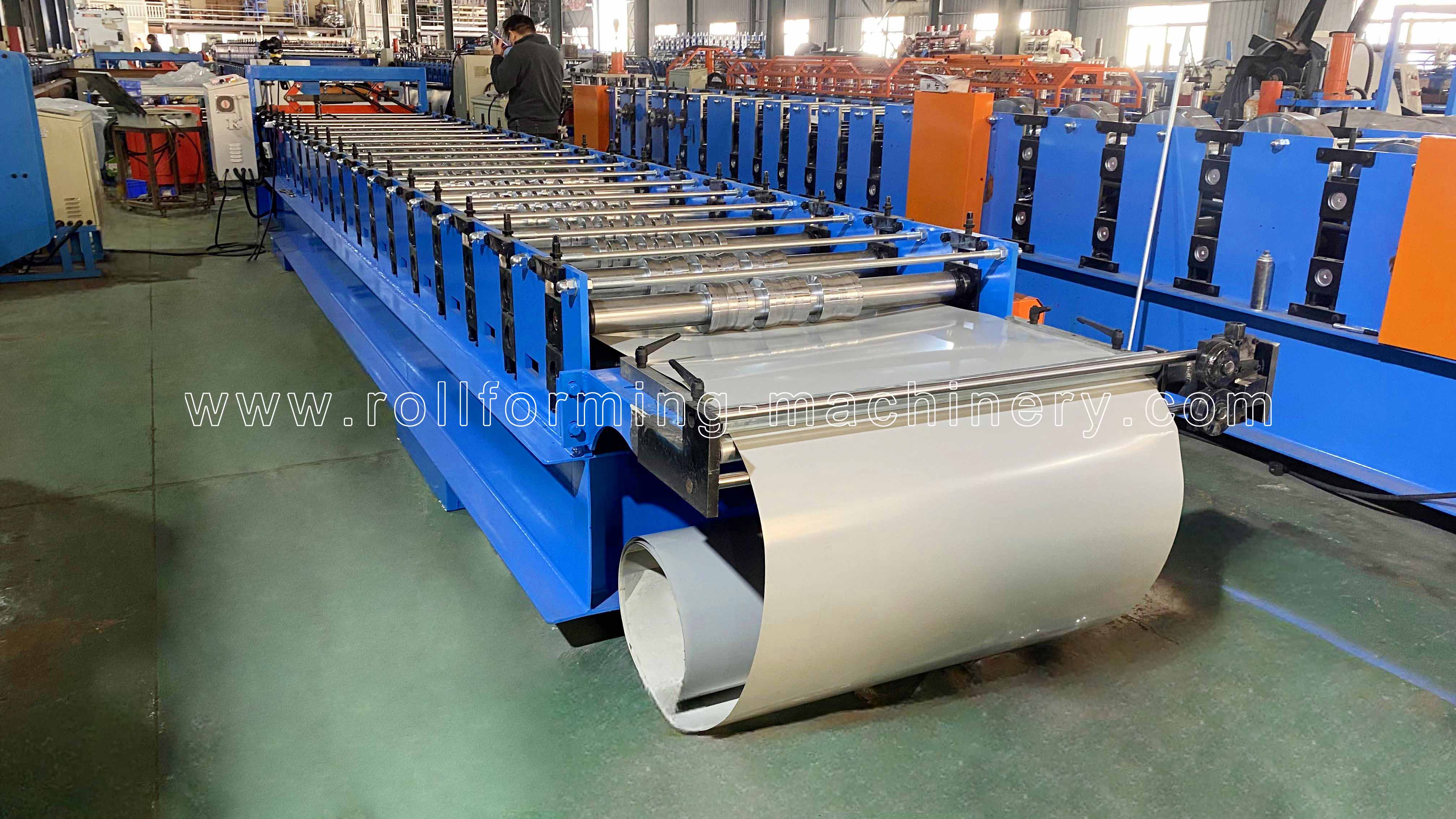

3) 수동 사전 절단 장치

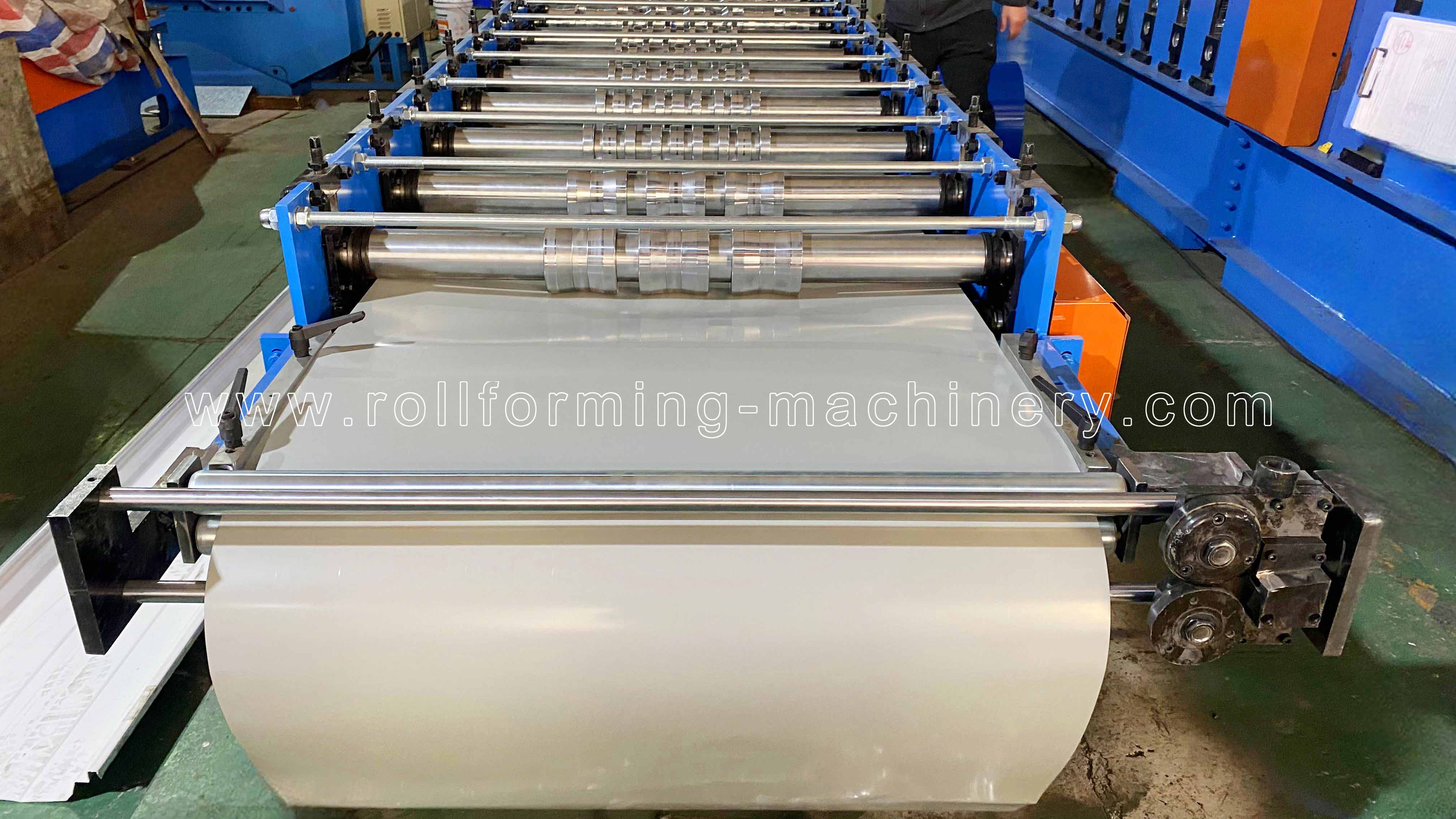

적절한 재료 공급을 위해 안내 위치를 조정할 수 있습니다.
4) 메인M아프네
다음에서 제조된 롤러 45# 정밀 가공, 하드 크롬 코팅; 두께 0.5mm, 표면 거울 처리(수명 연장 및 녹 방지);
본체 프레임은 다음 소재로 제작되었습니다. 400#H 용접으로 강철 유형
속도 형성: 약 20m/min

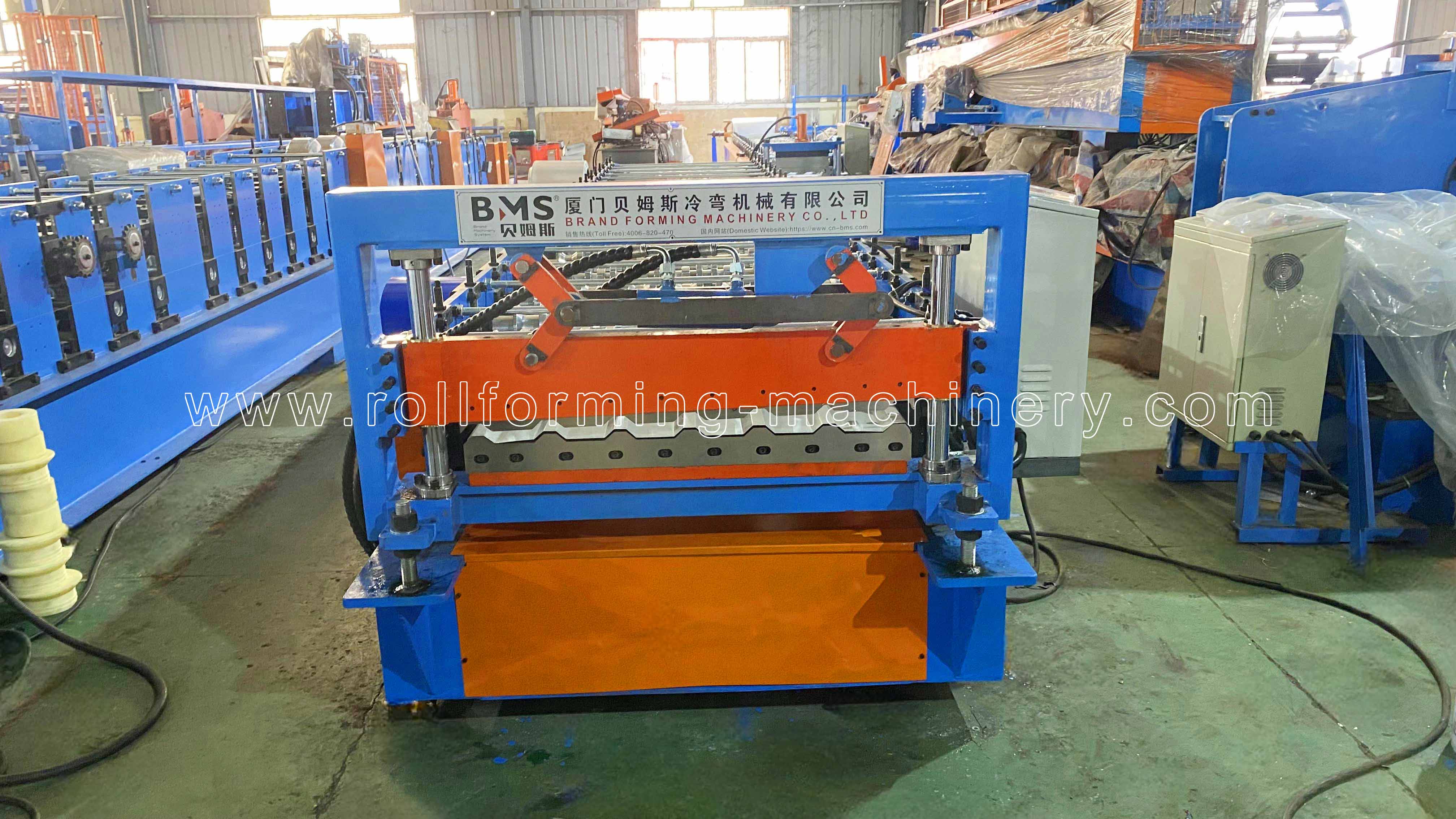

5) 유압 포스트 커터
자르기를 멈추지 않고,2장 커팅 블레이드 디자인 유형, 블랭킹 없음
유압 모터:3KW;절단 압력:0-16Mpa
절단 도구 재료:Cr12MoV(= SKD11 강철),HRC58-62에 열처리
절단 수명이 최소 백만 배에 달함
절단력은 주 엔진 유압 스테이션에서 제공됩니다.
6) PLC 제어 시스템
수량과 절단 길이를 자동으로 제어합니다.
생산 데이터(생산 배치, 개, 길이 등)를 터치 스크린에 입력합니다.
생산을 자동으로 완료할 수 있습니다.
결합 대상: PLC, 인버터, 터치 스크린, 인코더 등

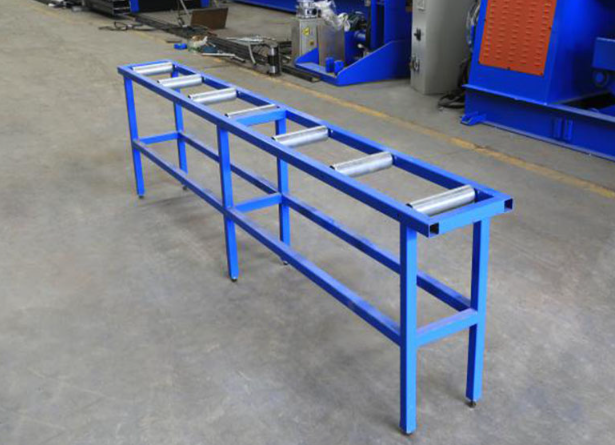

7) 출구랙:
무전원, 2개 장치, 쉽게 움직일 수 있도록 롤러가 있음
8) 제품 쇼
포장 방법:기계 본체는 알몸이며 플라스틱 필름으로 덮음(먼지와 부식 방지)컨테이너에 적재하고 강철 로프와 잠금 장치로 적합한 컨테이너에 꾸준히 고정하여 장거리 운송에 적합합니다.
판매 후 서비스
1. 보증은 24 개월 클라이언트가 기계를 받은 후에.
24개월 이내에 교체 부품을 고객에게 무료로 배송해 드립니다.
2. 우리는 기계의 전체 수명 동안 기술 지원을 제공합니다.
3. 우리는 기술자를 보내 고객의 공장에 근로자를 설치하고 훈련시킬 수 있습니다. 추가 비용.
