YX42-420
BMS
프로필
| 재료 | 적용 가능한 재료 |  아연 도금 강철 코일 |
재료 두께 | 1.5mm | |
항복강도 있음 | 235-390Mpa | |
| 코일 | 먹이는 폭 | 600mm |
코일 ID 범위 | 508mm±30mm | |
용량 | 최대.5톤. | |
기계 | 베이스 프레임 | 용접에 의한 H300형 강. |
| 측벽 두께 | Q235t19mm | |
롤러 재질 | GCr15 강철(=EN31 강철), 정밀 가공, 열처리, HRC58-62 | |
롤러 스테이션 | 형성을 위한 16단계 | |
축 직경 | Ø55mm, 고주파 가공 | |
커터 | 경도 | HRC58-62 정도까지 열처리 |
절단 공차 | ≤±1mm | |
| 힘 | 운전 방법 | 기어/스프라켓 변속기 |
| 메인 모터 | 11KW, 주파수 속도 제어 | |
| 절단기용 펌프 모터 | 5.5KW | |
PLC 제어 시스템 | 인버터 | Schneider Electric/DELTA(대만 브랜드) |
터치 스크린 | WEINVIEW(대만 브랜드) | |
인코더 | KOYO(일본 브랜드) 또는 OMRON(일본 브랜드) | |
제어 전압 | 24V |
1. 자동 롤 성형 + 길이 절단으로 펀칭기를 사용하는 것보다 효율적이며 인건비를 절약합니다.
2. GCr15 베어링 강으로 만든 롤러 (=EN31강 )은 정밀 가공 후 담금질 및 경질 크롬 코팅으로 10년 이상의 긴 작업 수명을 제공합니다.
3. 펀칭 핀 및 절삭 공구 재료는 Cr12Mov 금형으로 만들어집니다. 정밀 가공 및 담금질 처리를 거친 강철로, 수명이 100만 회 이상입니다.
5T 유압 데코일러→피딩 가이드 장치& 레벨링 장치→단일 실린더 유압 펀칭→롤 포밍 시스템→유압 포스트 커터 장치*유압 포스트 펀칭→출구 랙
인위적인 사양ns

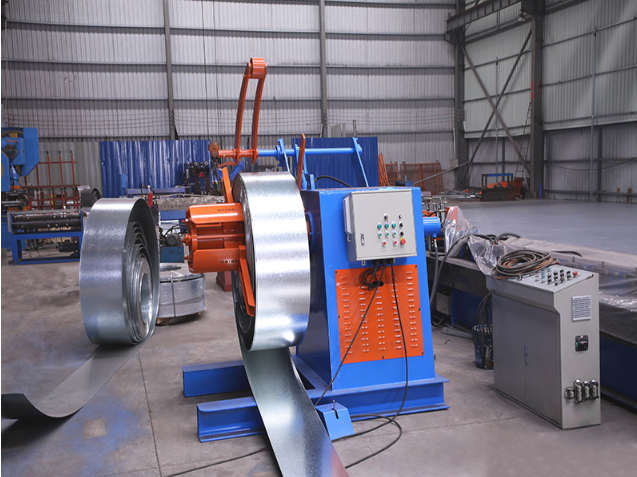

1) 5T 유압 데코레이터:1 세트
유압 제어 강철 코일 내부 보어 수축 및 정지
자동 공급 전원 및 자체 정지 장치
최대 공급 폭: 600mm
오일 펌프 모터:2.2KW
용량:최대 5톤

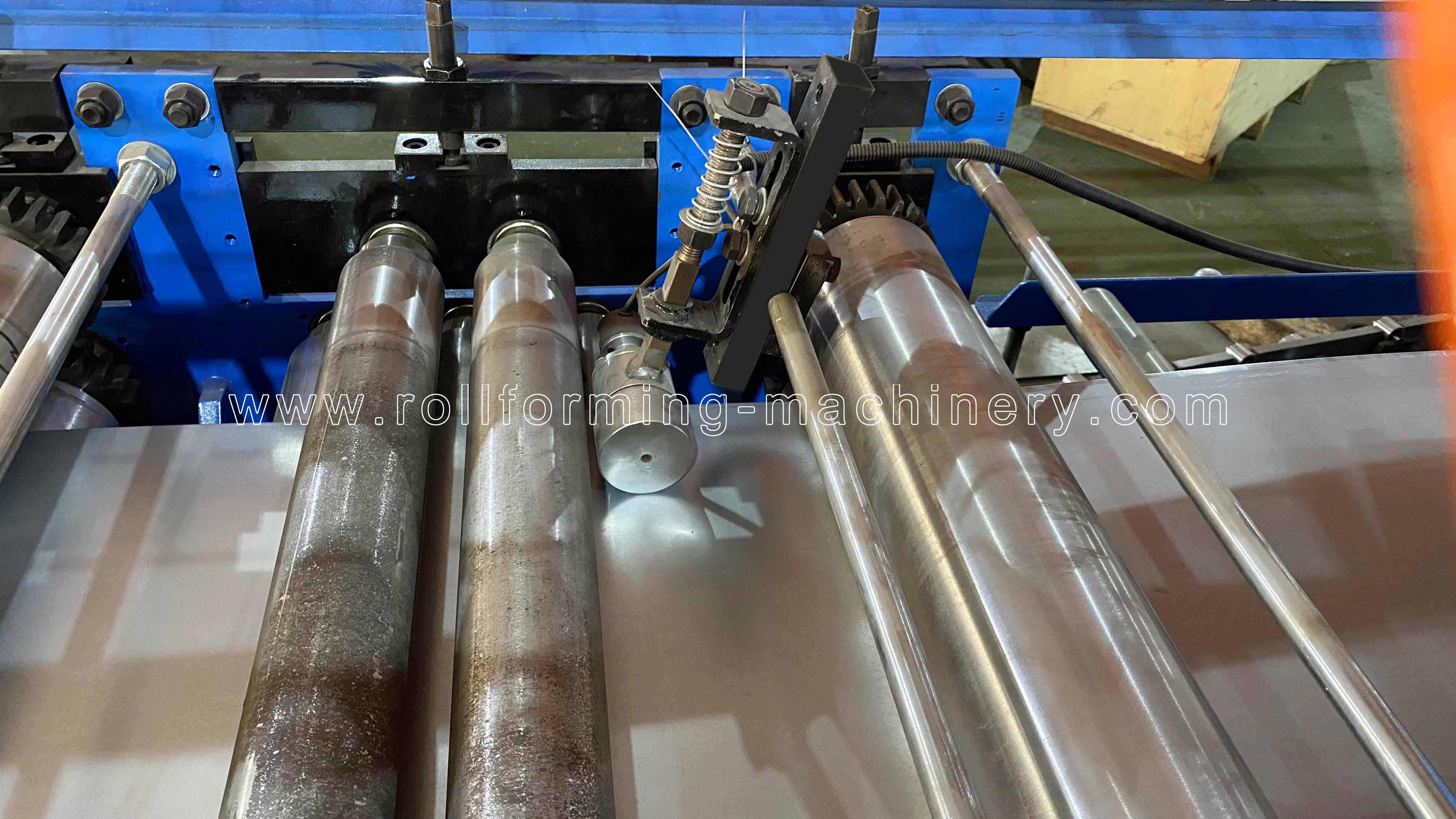

위로 T우와 아래에 삼 완전히 다섯 샤프트 레벨링 장치
공급 재료 가이드 포함, 용접으로 H300 유형 강철로 제작된 본체 프레임
측벽 두께: Q235 t19mm
다음에서 제조된 샤프트 45# 강철,직경=Φ90mm, 하드 크롬 코팅, 정밀 가공으로 도금된 톤

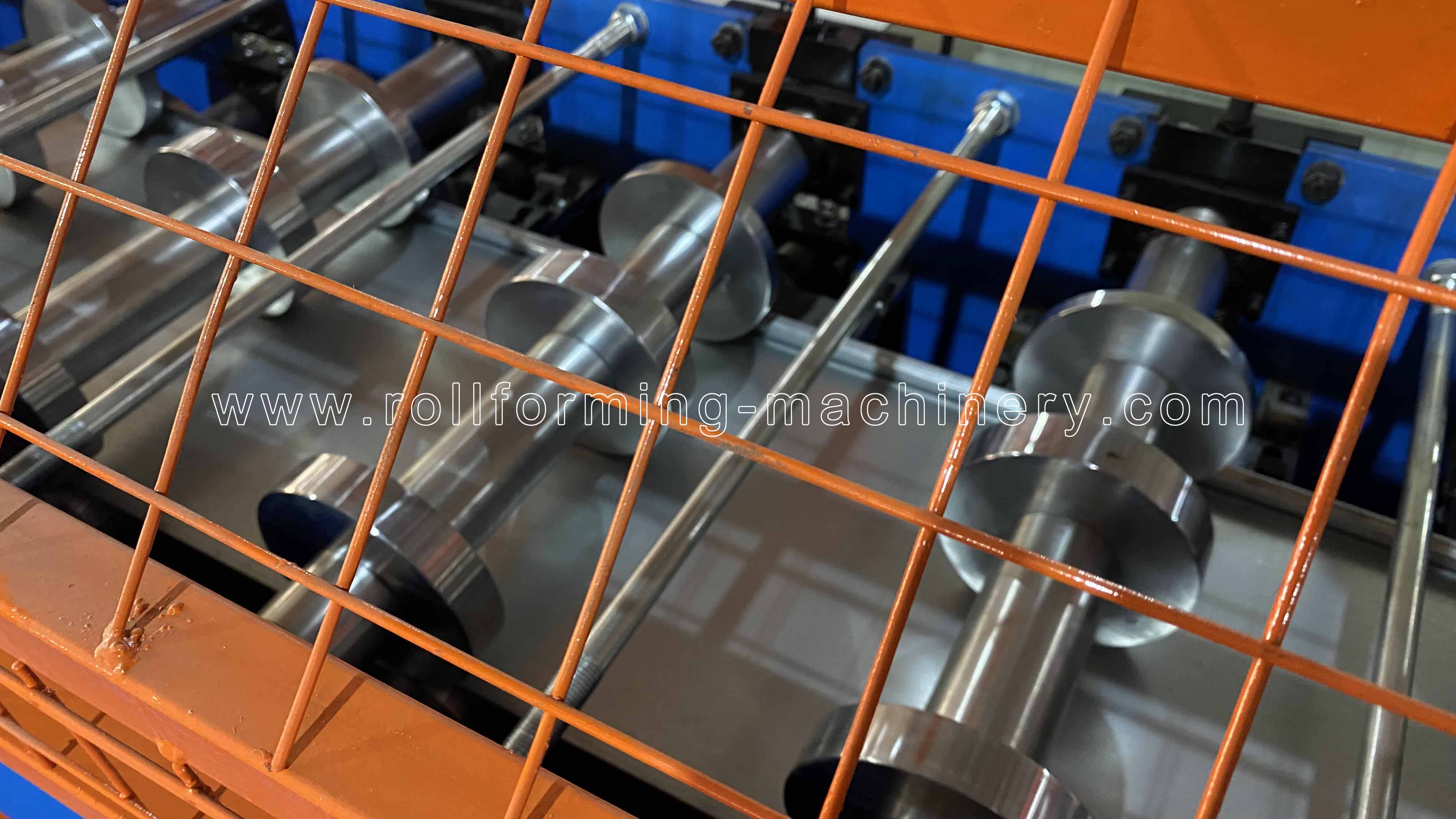

3) 주요 기계
고품질로 제작된 롤러 GCr15 강철(=EN31 강철), 정밀 가공, 열처리, HRC58-62.
본체 프레임은 다음 소재로 제작되었습니다. 300#H 강철을 용접하여 유형을 지정합니다.
속도 형성: 12-15m/min

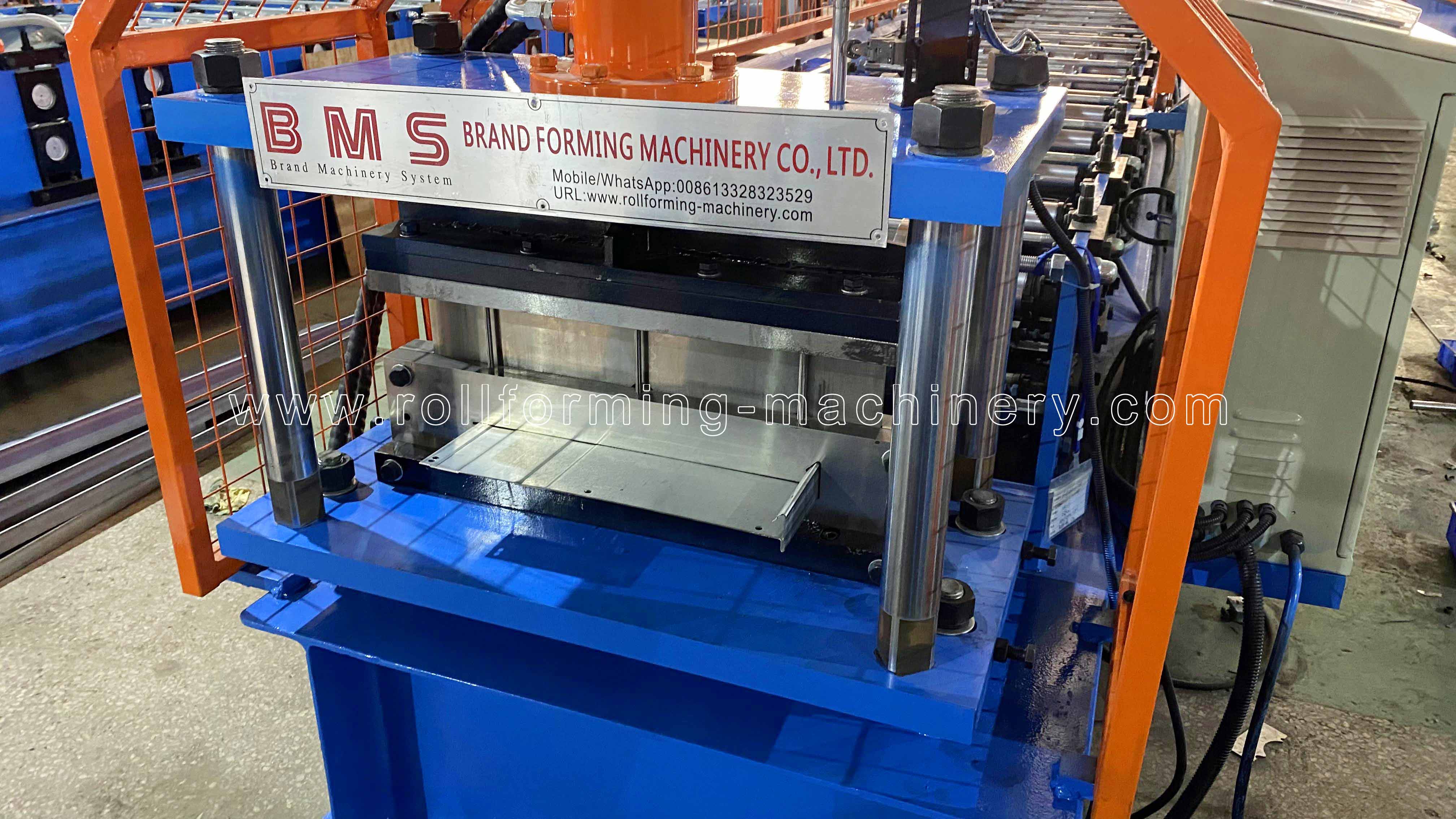

4) 유압 포스트 커터
절단 포스트, 절단 정지, 절단 블레이드 디자인의 3개 조각 유형
유압 모터:5.5KW;절단 압력:0-16Mpa
절단 도구 재료:Cr12MoV(= SKD11 강철),HRC58-62에 열처리
절단 수명이 최소 백만 배에 달함
절단력은 다음과 같이 제공됩니다. 독립 엔진 유압 스테이션.

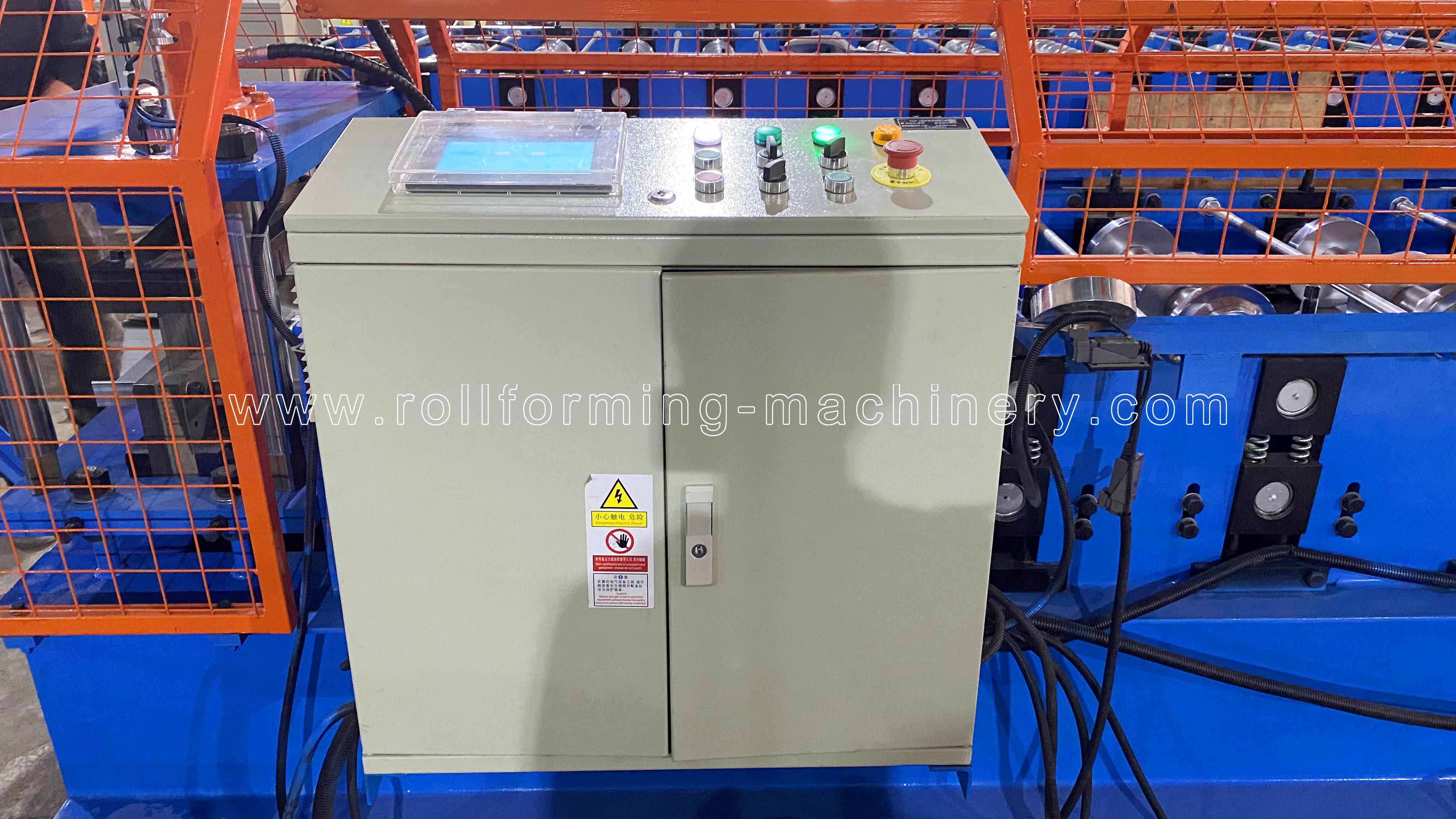

5) PLC 제어 시스템
수량과 절단 길이를 자동으로 제어합니다.
생산 데이터(생산 배치, 개, 길이 등)를 터치 스크린에 입력합니다.
생산을 자동으로 완료할 수 있습니다.
결합 대상: PLC, 인버터, 터치 스크린, 인코더 등

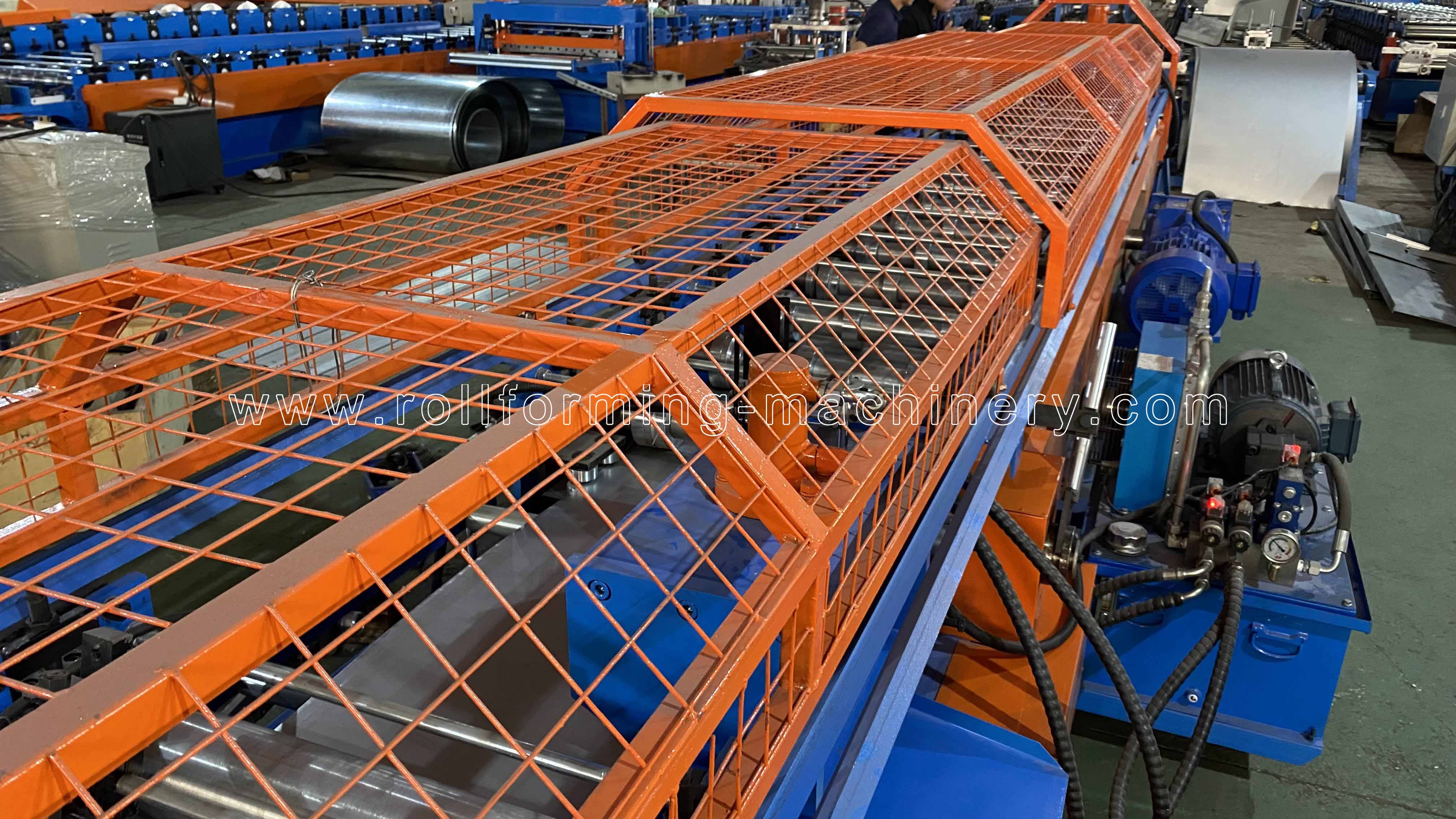

안전 쉴드

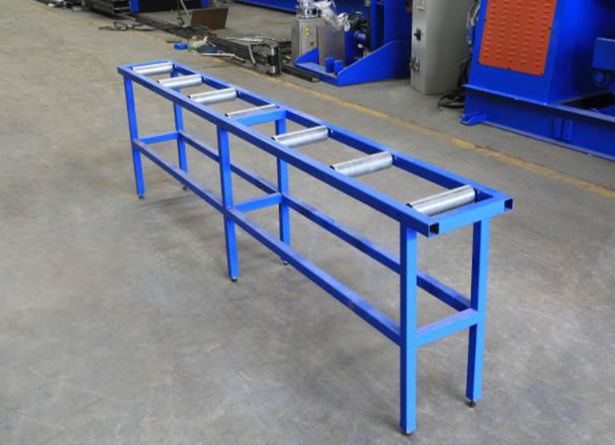

6) 출구 랙
무전원, 2개 장치, 쉽게 움직일 수 있도록 롤러가 있음.

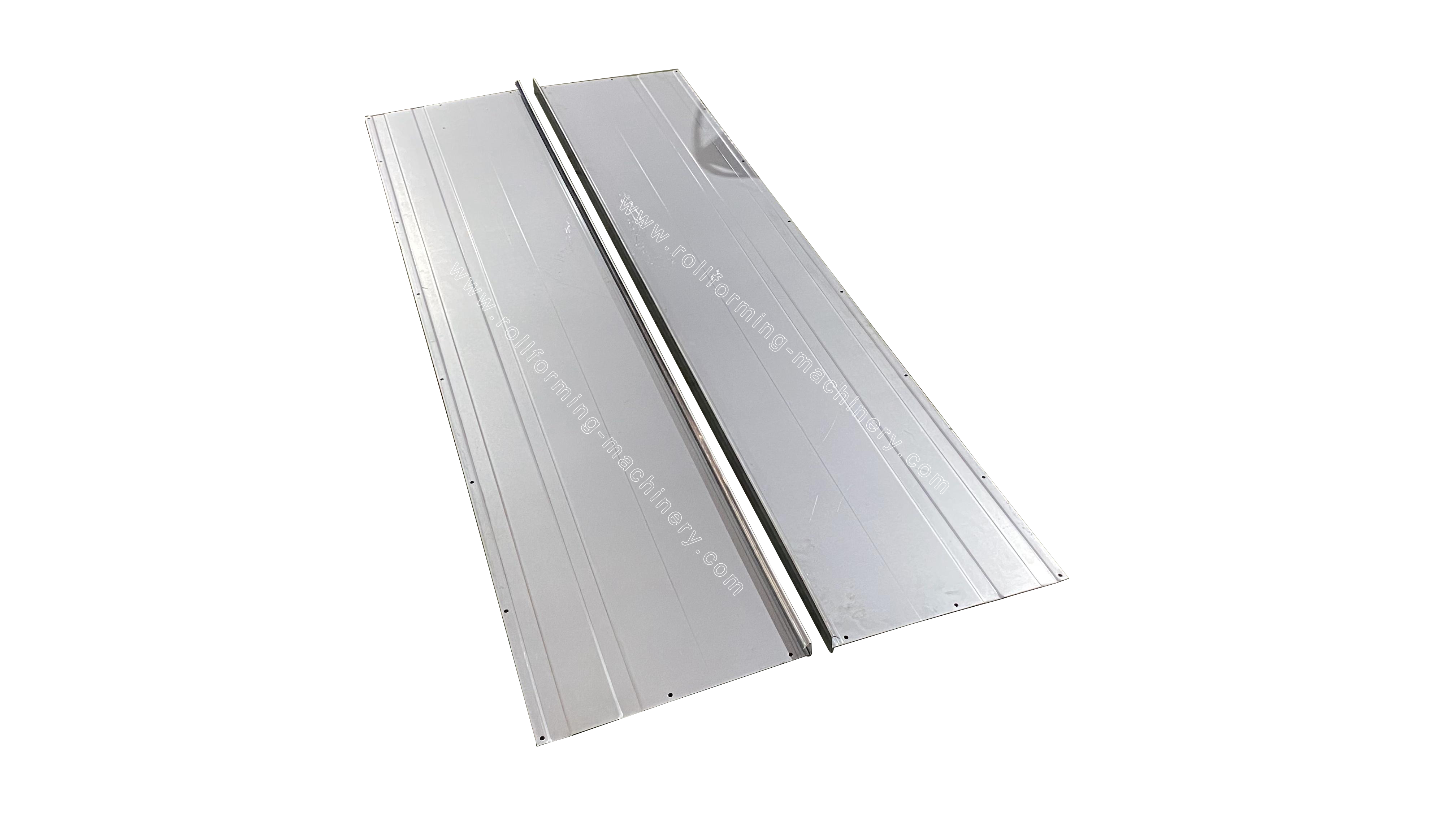

7) 제품 쇼
포장 방법:기계 본체는 알몸이며 플라스틱 필름으로 덮음(먼지와 부식 방지)컨테이너에 적재하고 강철 로프와 잠금 장치로 적합한 컨테이너에 꾸준히 고정하여 장거리 운송에 적합합니다.
판매 후 서비스
1. 보증은 24 개월 클라이언트가 기계를 받은 후에.
24개월 이내에 교체 부품을 고객에게 무료로 배송해 드립니다.
2. 우리는 기계의 전체 수명 동안 기술 지원을 제공합니다.
3. 우리는 기술자를 보내 고객의 공장에 근로자를 설치하고 훈련시킬 수 있습니다. 추가 비용.
