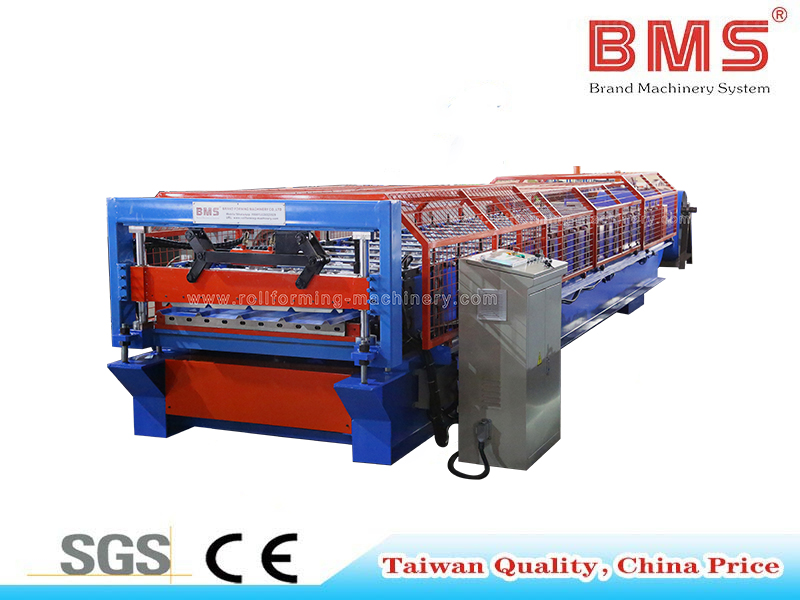

안전 커버가 있는 기계 0.3-0.8MM를 형성하는 AG 패널 롤

미국/캐나다에 있는 뜨거운 판매

가용성 상태:

수량：



귀하의 메시지 바구니에 담기

모델：
YX19.05-914.4
제품 브랜드：
BMS

제품 설명

윤곽

AG 패널 롤 성형 기계는 0.3-0.8mm 두께 범위의 고정밀 금속 지붕 및 벽 패널을 생산하도록 설계되었습니다. 정밀한 프로파일 설계는 정확한 치수를 보장하여 다양한 금속 건물 응용 분야에 탁월한 구조적 무결성과 내후성을 제공합니다.

제품 설명 및 주요 매개변수

포괄적인 안전 커버가 장착된 이 롤 성형 공장은 15-20m/min의 효율적인 생산 속도를 유지하면서 작업자 보호를 보장합니다. 아연도금(GI), 갈바륨(GL) 및 컬러 코팅 강판을 처리하도록 설계된 이 기계는 견고한 H450 강철 본체 프레임과 20개의 안정적인 성형 스테이션을 갖추고 있습니다. 고급 PLC 제어 시스템의 통합으로 정확한 길이 측정과 자동화된 작동이 가능하므로 대규모 건축 자재 제조에 이상적인 솔루션입니다.

아니요.	주요 매개 변수		롤 형성 밀 매개 변수
1.	재료 두께	0.3-0.8mm	스테이션 형성	20단계
2.	먹이 너비	그림에 따르면	바디 프레임	H450
3.	응용 프로그램 자료	GI,GL, 컬러코팅시트, 아연도금시트	측벽 두께	Q235 T18mm
4.	전기 표준	220V/60Hz/3PH	샤프트 직경	45#스틸, φ75mm
5.	커터 재료	CR12MOV	주요 모터 파워	7.5kW
6.	항복 강도	350-550Mpa	나사 볼트	8.8 학년
7.	형성 속도	15-20m/분	유효 너비	914.4mm
8.	제어 시스템	PLC 제어 시스템	롤러	GCR15, 열처리 HRC58-62
9.	유압 모터	4kw	기계 색상	블루+블랙+오렌지
10.	테스트 자료	BMS는 기계 테스트 2주 전에 구매할 수 있는 공급 재료의 크기를 제공합니다.

작업 흐름

생산 공정은 고도로 자동화되어 최대 효율성과 일관된 패널 품질을 보장합니다. 지속적인 작업 흐름은 코일 공급부터 최종 제품 적재까지 수동 개입을 최소화합니다.

데코일러 → 공급 장치 → 메인 롤 포밍 밀 → 유압 포스트 절단 장치 → PLC 제어 시스템 → 유압 스테이션 → 출구 랙*3

기계 구성 요소가 표시됩니다

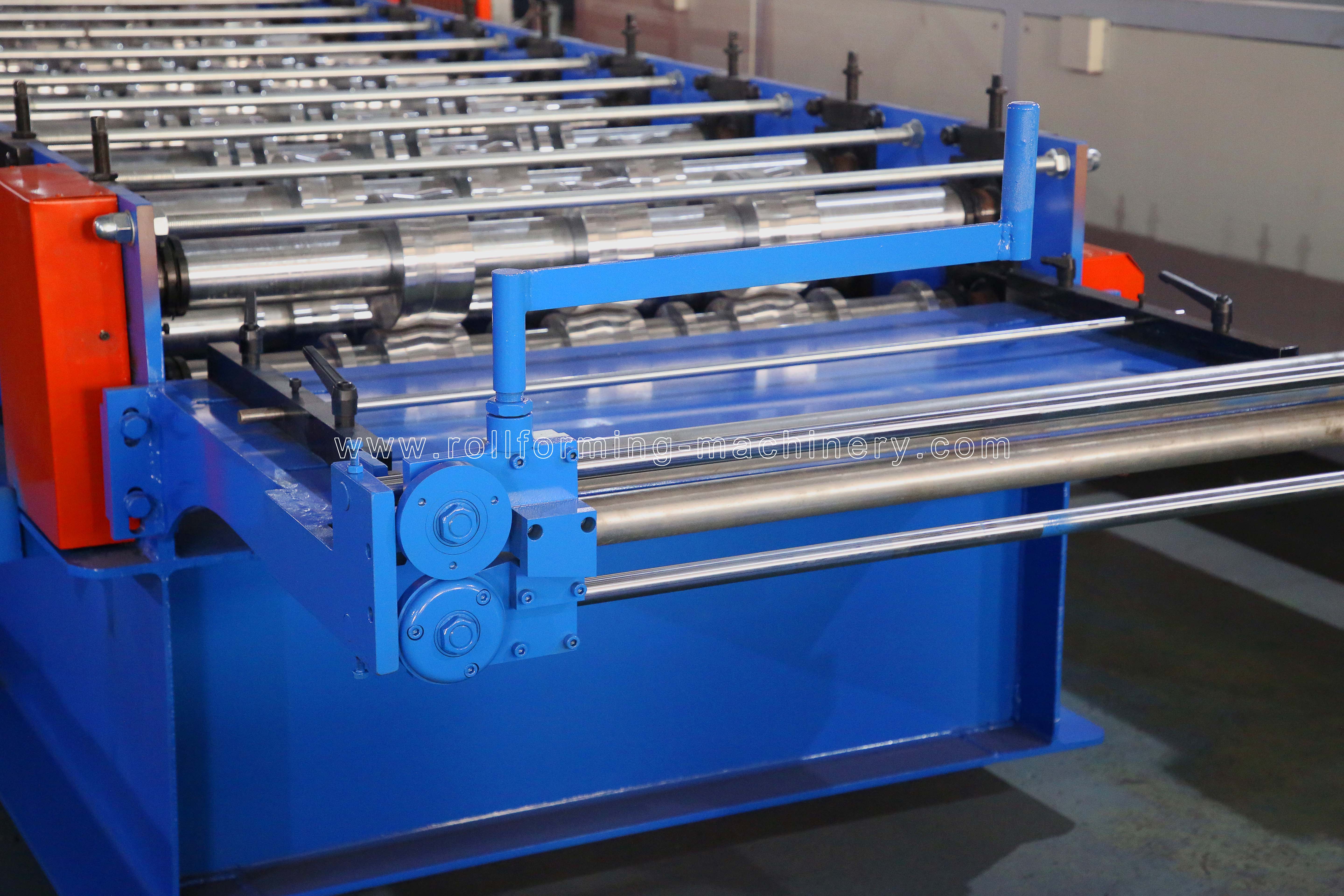

수유 장치

공급 장치는 재료를 롤 포밍 밀로 원활하게 안내하도록 구성되어 재료 이탈을 효과적으로 방지하고 낭비를 최소화합니다. 차체 프레임은 고강도 450# H형 강철 로 용접되어 탁월한 안정성을 제공합니다. 롤러는 프리미엄 로 제조 45# 강철 되고 CNC 선반으로 가공되며 내구성 향상을 위해 열 처리됩니다. 특정 생산 요구 사항에 맞게 선택적으로 검정색 처리 또는 경질 크롬 코팅을 사용할 수 있습니다.

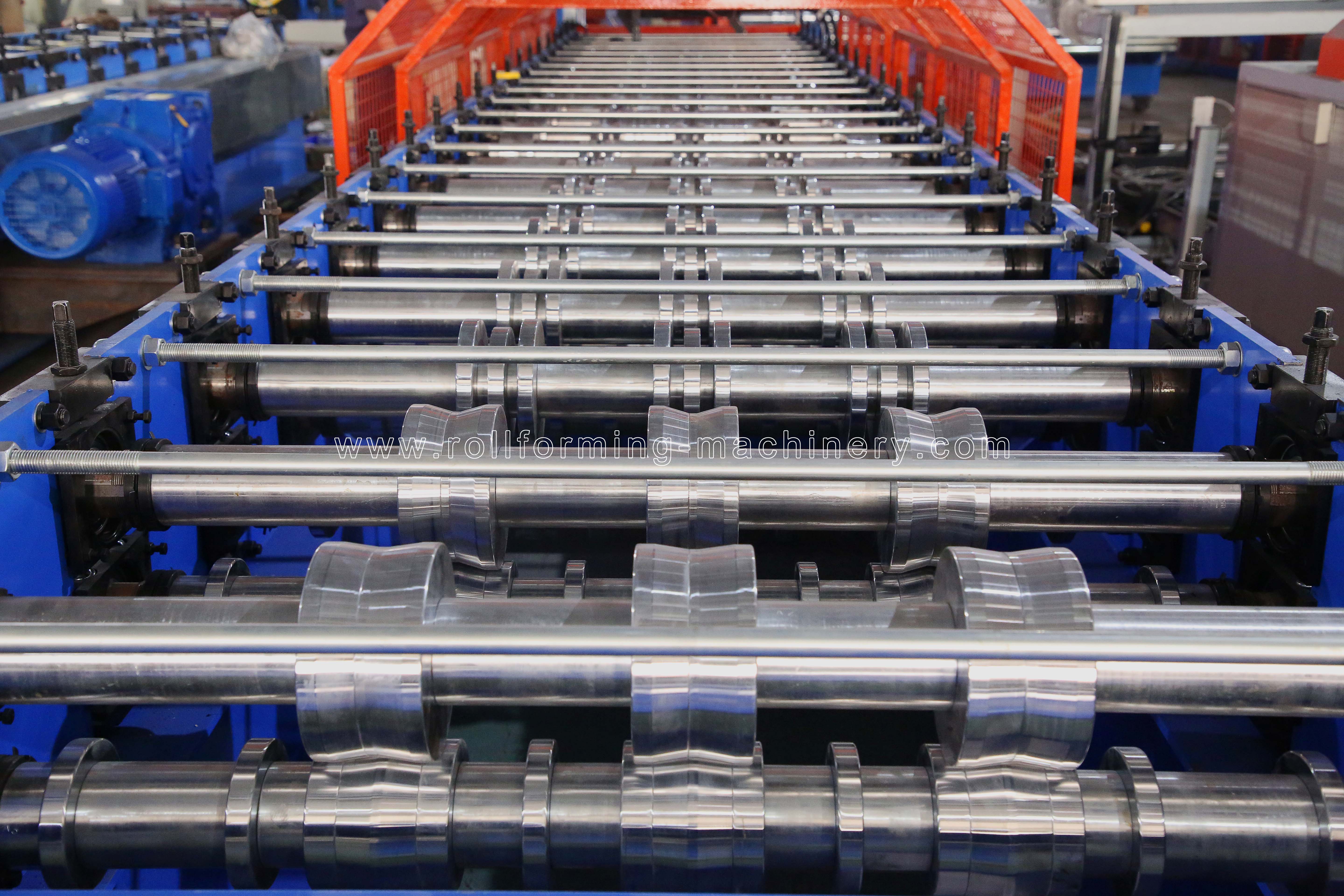

메인 롤 형성 공장

생산 라인의 핵심 역할을 하는 메인 롤 포밍 밀은 정밀한 패널 프로파일과 장기적인 내마모성을 보장합니다. 효율적인 공급 재료 가이드가 장착되어 고속 작업 중 재료 낭비를 방지합니다. 견고한 구조는 연속적인 고강도 롤 성형 공정 중에도 안정적인 성능을 보장합니다.

수동 프리커터

손쉬운 작동과 상당한 자재 절약을 위해 설계된 수동 프리커터는 PLC 제어 시스템과 지능적으로 연결됩니다. PLC는 롤 성형 중에 필요한 프로파일 길이를 계산합니다. 재료 변경이 필요하면 시스템은 코일이 메인 밀에 들어가기 전에 코일을 수동으로 전단하도록 작업자에게 경고합니다. 이 고급 기능은 재료 전환 중에 폐기물이 발생하지 않도록 보장합니다.

유압 포스트 커터

포스트 커팅 장치는 블랭킹이나 변형 없이 깔끔한 커팅을 보장하는 2피스 커팅 블레이드 디자인을 특징으로 합니다. 주 엔진 유압 스테이션의 3KW 유압 모터로 구동되는 이 제품은 2초의 빠른 절단 시간으로 0-16Mpa의 절단 압력을 전달합니다. 절삭 공구는 Cr12MoV (SKD11과 동일)로 단조되고 HRC58-62로 열처리되어 최소 100만 회 절단의 연장된 수명을 제공합니다.

포장 및 배송

포장 방법: 기계가 완벽한 상태로 시설에 도착할 수 있도록 엄격한 포장 표준을 시행합니다. 기계의 본체는 노출되어 있지만 먼지와 습기로 인한 부식을 방지하기 위해 그런 다음 선적 컨테이너에 적재되고 견고한 강철 와이어 로프와 잠금 장치를 사용하여 안정적으로 고정됩니다. 이 전문적인 포장 방법은 장거리 해상 운송의 혹독함을 견딜 수 있도록 특별히 설계되었습니다. 견고한 플라스틱 필름으로 조심스럽게 덮여 있습니다 .

기계 생산 제품 및 공장 세부 정보

AG 패널 롤 성형 기계는 금속 지붕 및 벽면 패널의 고품질 출력을 보장합니다. 다음은 당사의 포괄적인 제조 시설 기능에 대한 자세한 내용과 함께 기계에서 생성된 정확한 프로파일 예입니다.

신청 사례

AG 패널 롤 성형 기계는 주거용 및 상업용 건축 모두에 대한 엄격한 산업 표준을 충족하는 프리미엄급 AG 패널을 생산하도록 설계되었습니다. 완성된 패널은 정확한 치수, 탁월한 구조적 무결성 및 일관된 표면 마감을 특징으로 하여 다양한 건축 응용 분야에서 최적의 성능과 안정적인 설치를 보장합니다.

AG 패널 롤 성형 기계

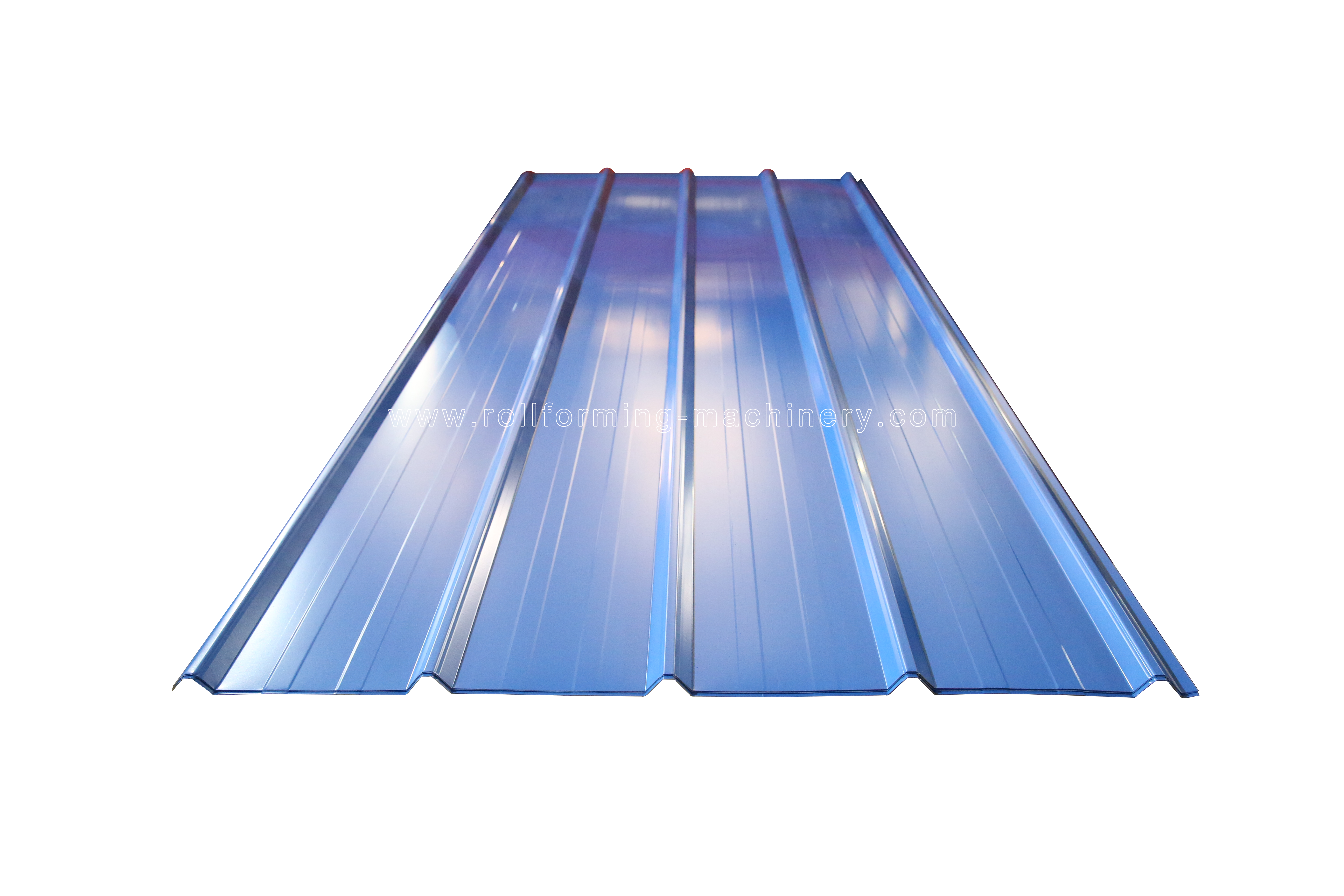

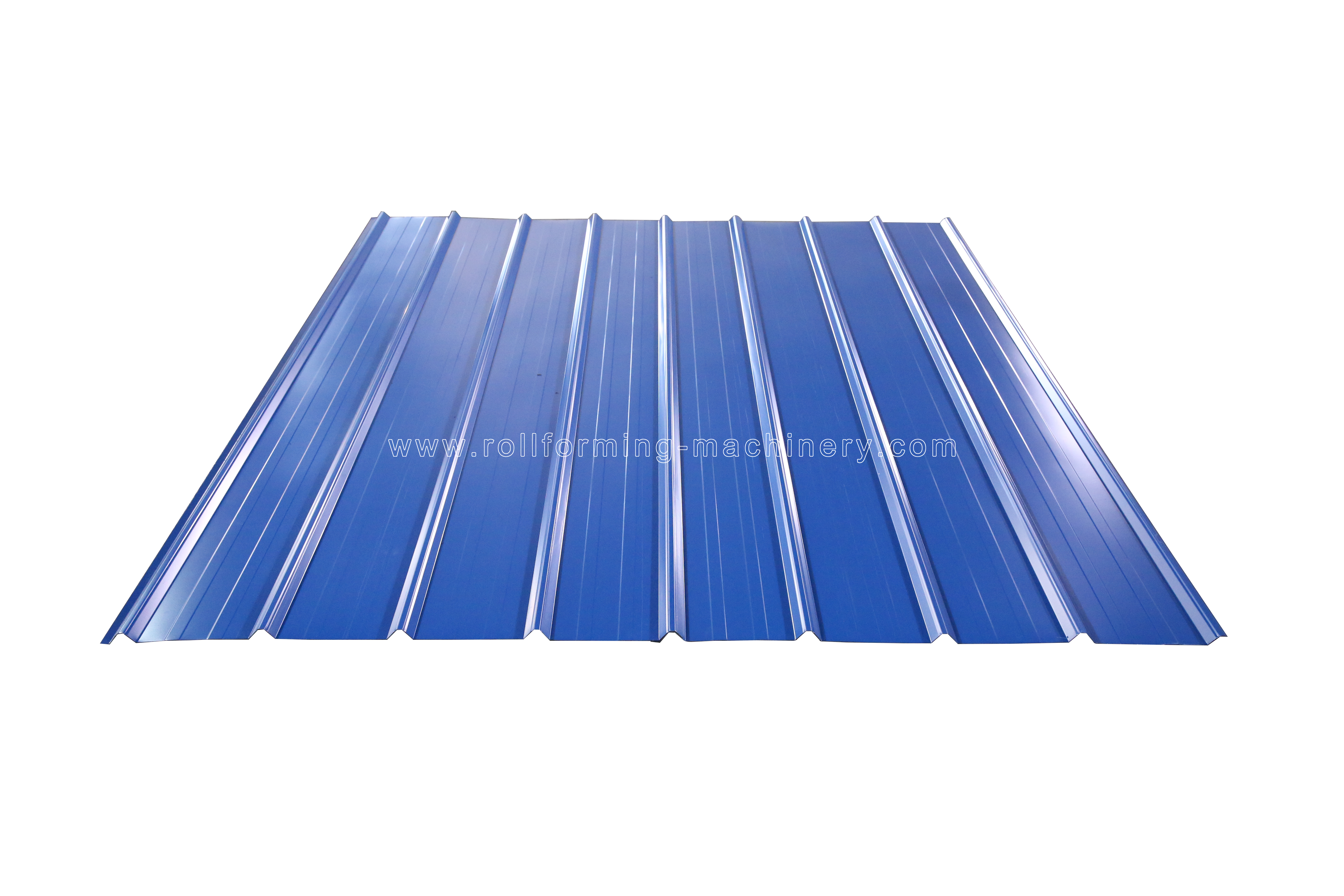

AG 패널 완제품

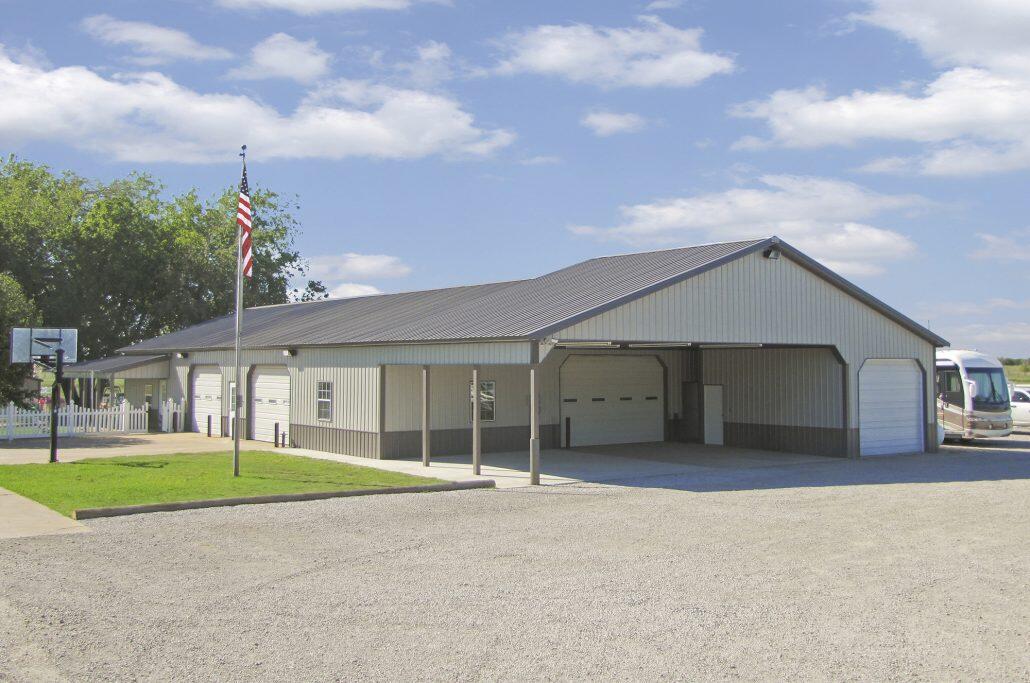

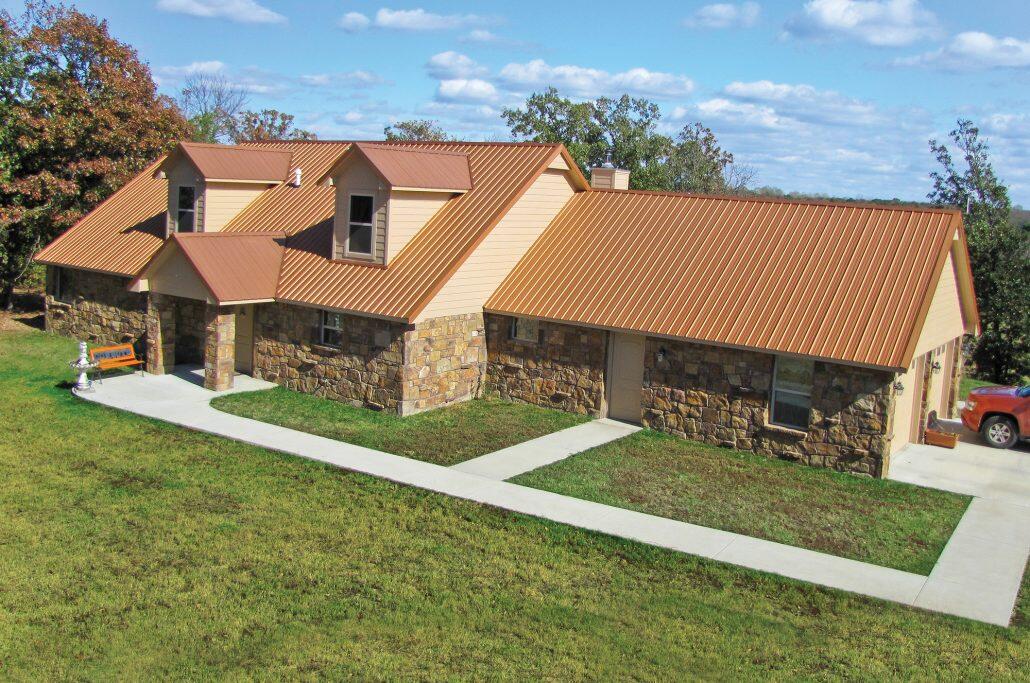

우수한 내후성, 구조적 내구성 및 시각적 매력으로 인해 이 장비로 생산된 AG 패널은 다양한 건축 프로젝트에 널리 활용됩니다. 농업 시설 및 산업 창고부터 현대 주거용 지붕 및 외벽 클래딩에 이르기까지 이러한 패널은 안정적인 보호와 오래 지속되는 가치를 제공하여 최종 사용자의 유지 관리 위험을 효과적으로 낮춥니다.
