Quick Change Type Shelf Beams Roll Forming Machine은 대형 스토리지 랙 빔의 지속적이고 정밀한 생산을 위해 특별히 설계된 매우 효율적인 산업 제조 라인입니다. 저장 장비 제조 산업의 엄격한 요구 사항을 충족하도록 설계된 이 기계는 높은 구조적 무결성, 정확한 치수 정확도 및 신속한 프로파일 전환을 보장합니다. 견고한 기계 구조와 고급 PLC 제어 시스템을 통합함으로써 장비는 가동 중지 시간을 크게 최소화하고 재료 낭비를 줄이며 대규모 제조 작업에 대한 전체 생산량을 극대화합니다.
롤 포밍 밀은 견고한 선반 빔에 필요한 정확한 프로파일 도면을 처리하도록 전문적으로 설계되었습니다. 정밀한 롤러 설계는 모든 각도와 곡선이 엄격한 하중 지지 및 조립 요구 사항을 충족하도록 보장하여 안정적인 랙 시스템을 위한 견고한 기반을 제공합니다.
다음 기술 사양은 롤 포밍 밀의 핵심 기능을 자세히 설명합니다. 재료 두께 호환성부터 성형 속도 및 모터 출력까지 모든 매개변수가 최적화되어 선반 빔의 안정적인 고속 생산을 보장합니다.
| 아니요. | 주요 매개 변수 | 롤 형성 밀 매개 변수 | ||
| 1. | 재료 두께 | 1.6-2.5mm | 스테이션 형성 | 5단계 |
| 2. | 먹이 너비 | 그림에 따르면 | 바디 프레임 | H400 |
| 3. | 응용 프로그램 자료 | 냉간압연코일, 열연코일, 아연도금코일 | 감속기 | R 시리즈 |
| 4. | 전기 표준 | 415V/50Hz/3ph | 샤프트 직경 | 45# 강철, Ø80/Ø65mm |
| 5. | 수동 용기 직경 | 508±30mm | 주요 모터 파워 | 5.5 kW |
| 6. | 항복 강도 | G350-400Mpa | 나사 볼트 | 8.8 학년 |
| 7. | 형성 속도 | 16-20m/분 | 유효 너비 | 고객 디자인으로 |
| 8. | 제어 시스템 | PLC 제어 시스템 | 롤러 | Cr12 Mov, CNC 선반, 열처리, HRC58-62 |
| 9. | 유압 모터 | 7.5kW | 기계 색상 | 블루+블랙+오렌지 |
| 10. | 테스트 자료 | BMS는 기계 테스트 2주 전에 구매할 수 있는 공급 재료의 크기를 제공합니다. | ||
롤 성형 공정은 원시 코일부터 완성된 선반 빔까지 생산을 간소화하도록 설계된 고도로 자동화되고 연속적인 순서를 따릅니다. 이 논리적 작업 흐름은 수동 개입을 최소화하고 일관된 프로파일 품질을 보장하며 높은 생산 속도를 유지합니다.
수동 데코일러(3Tons) → 피딩 가이드 장치 → 메인 롤 포밍 밀 → 유압 포스트 커터 → PLC 제어 시스템 → 엑시트 랙
적절한 재료 공급을 위해 가이드 위치를 정밀하게 조정할 수 있습니다. 이 메커니즘은 강철 코일이 롤 성형 공장에 원활하고 완벽하게 정렬되어 들어가도록 하여 재료 편차를 방지하고 최종 선반 빔의 치수 정확도를 보장합니다.
생산 라인의 핵심은 제작한 견고한 차체 프레임을 특징으로 하며 H400 유형 강철을 용접으로 고속 작동 중에 탁월한 안정성을 제공합니다. 측벽 두께는 Q235 t18mm 강판을 사용합니다. 성형 롤러는 프리미엄 Cr12 Mov 강철로 제조되며 CNC 선반 및 열처리를 통해 HRC58-62의 경도를 달성하여 장기적인 내마모성을 보장합니다.

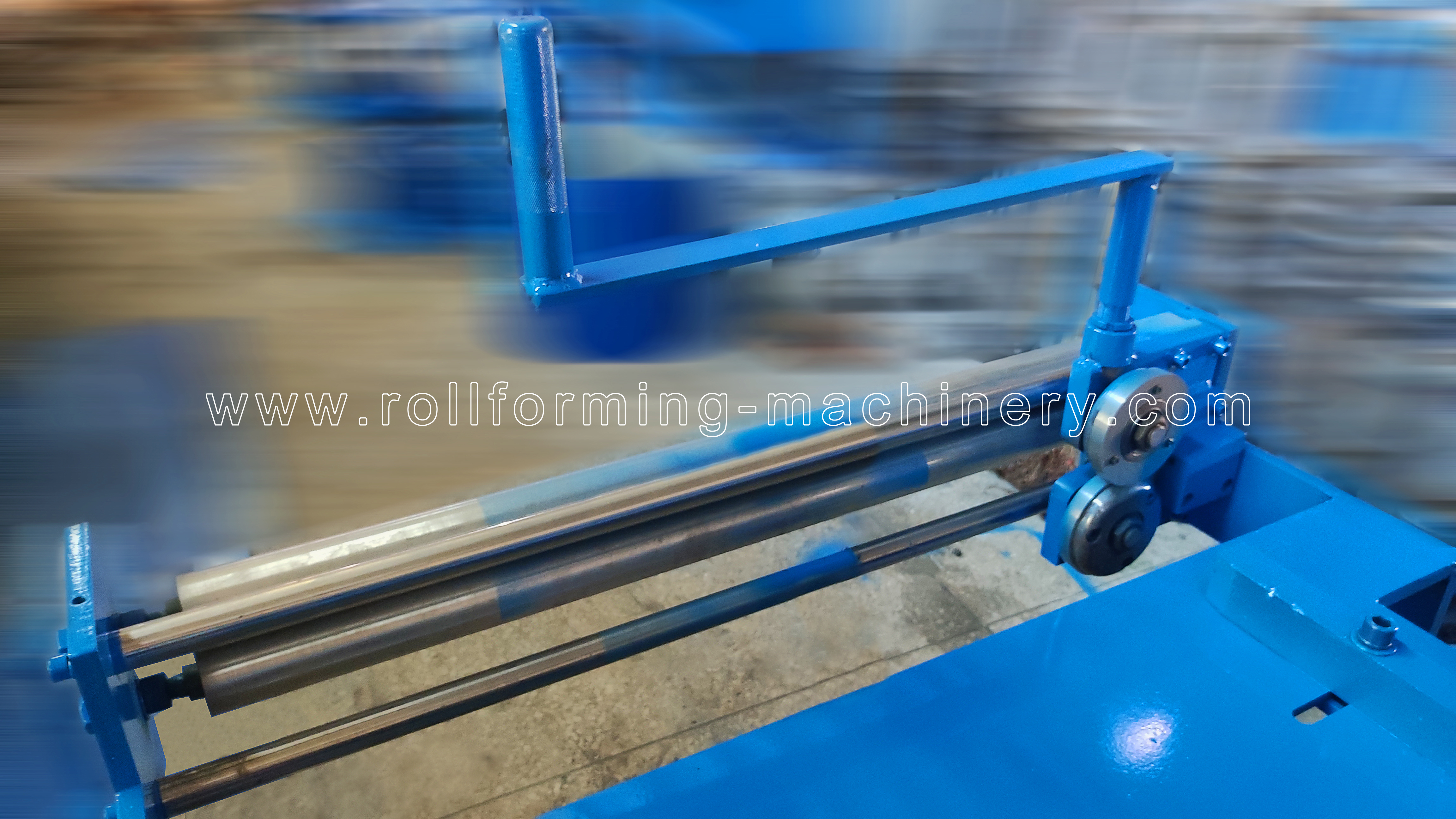

손쉬운 작동과 상당한 재료 절약을 위해 설계된 수동 프리커터가 장착되어 있습니다. 프리커터는 PLC 제어 시스템과 지능적으로 연결됩니다. 생산 중에 PLC는 프로파일 길이를 지속적으로 계산합니다. 새 배치에 재료 변경이 필요하면 PLC는 남은 수량에 필요한 정확한 길이를 계산하고 운영자에게 알립니다. 그런 다음 작업자는 재료가 롤 성형 섹션에 들어가기 전에 수동으로 전단할 수 있습니다. 이 고급 기능은 원활한 재료 전환을 보장하고 낭비를 제거하며 생산 작업 흐름을 고도로 최적화합니다.

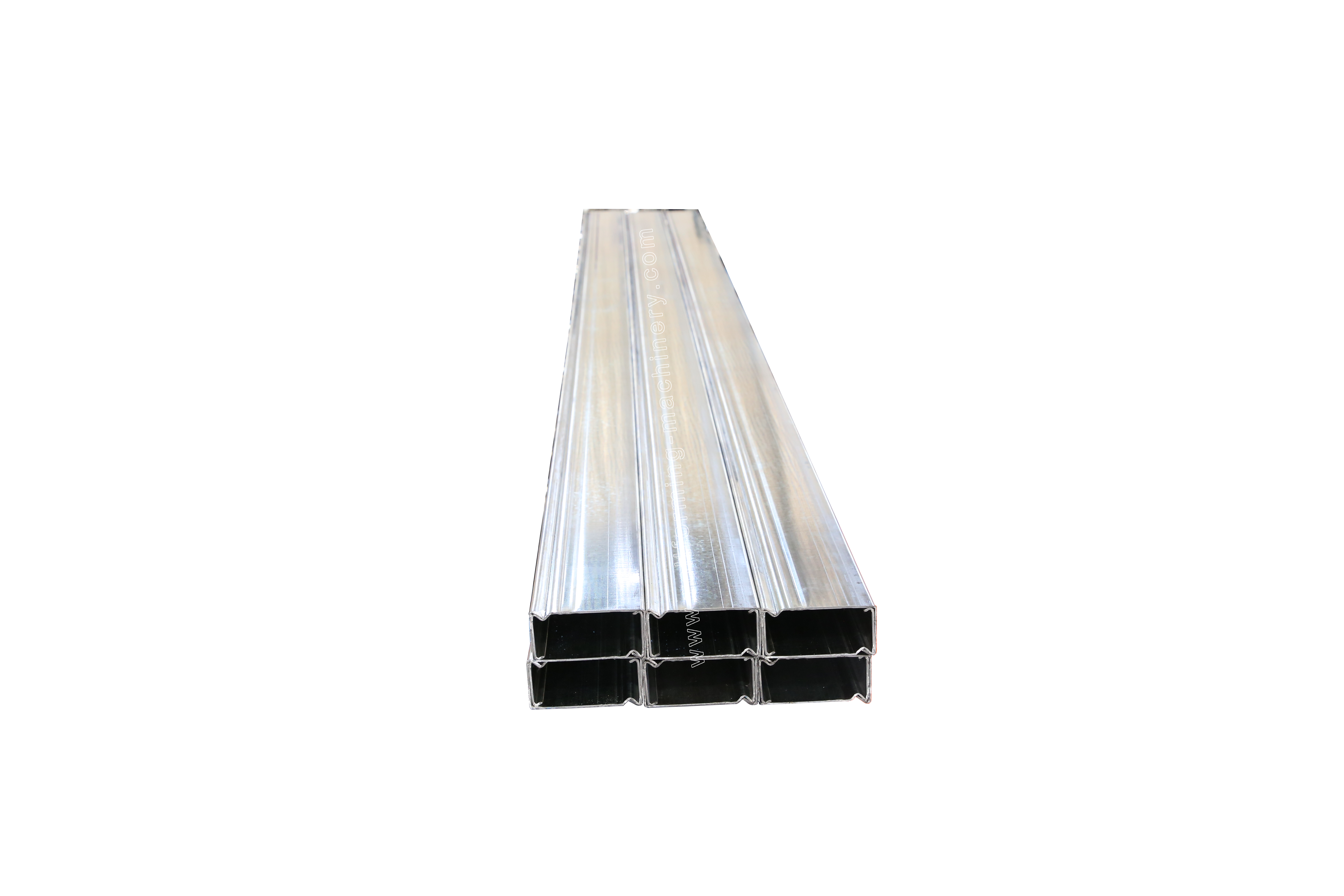

완성된 선반 빔은 깨끗한 모서리, 정확한 단면 및 일관된 품질을 보여주며, 견고한 산업용 랙 조립에 완벽하게 적합합니다.
퀵 체인지형 선반 빔 롤 성형 기계는 탁월한 치수 정확도와 구조적 무결성을 갖춘 고급 강철 선반 빔을 생산하도록 설계되었습니다. 완제품은 정확한 프로파일, 일관된 모양, 매끄러운 마감을 특징으로 하여 산업용 스토리지 솔루션의 원활한 조립을 보장합니다. 이러한 고품질 빔은 현대 창고 환경의 엄격한 하중 지지 요구 사항을 충족하도록 설계되었습니다.

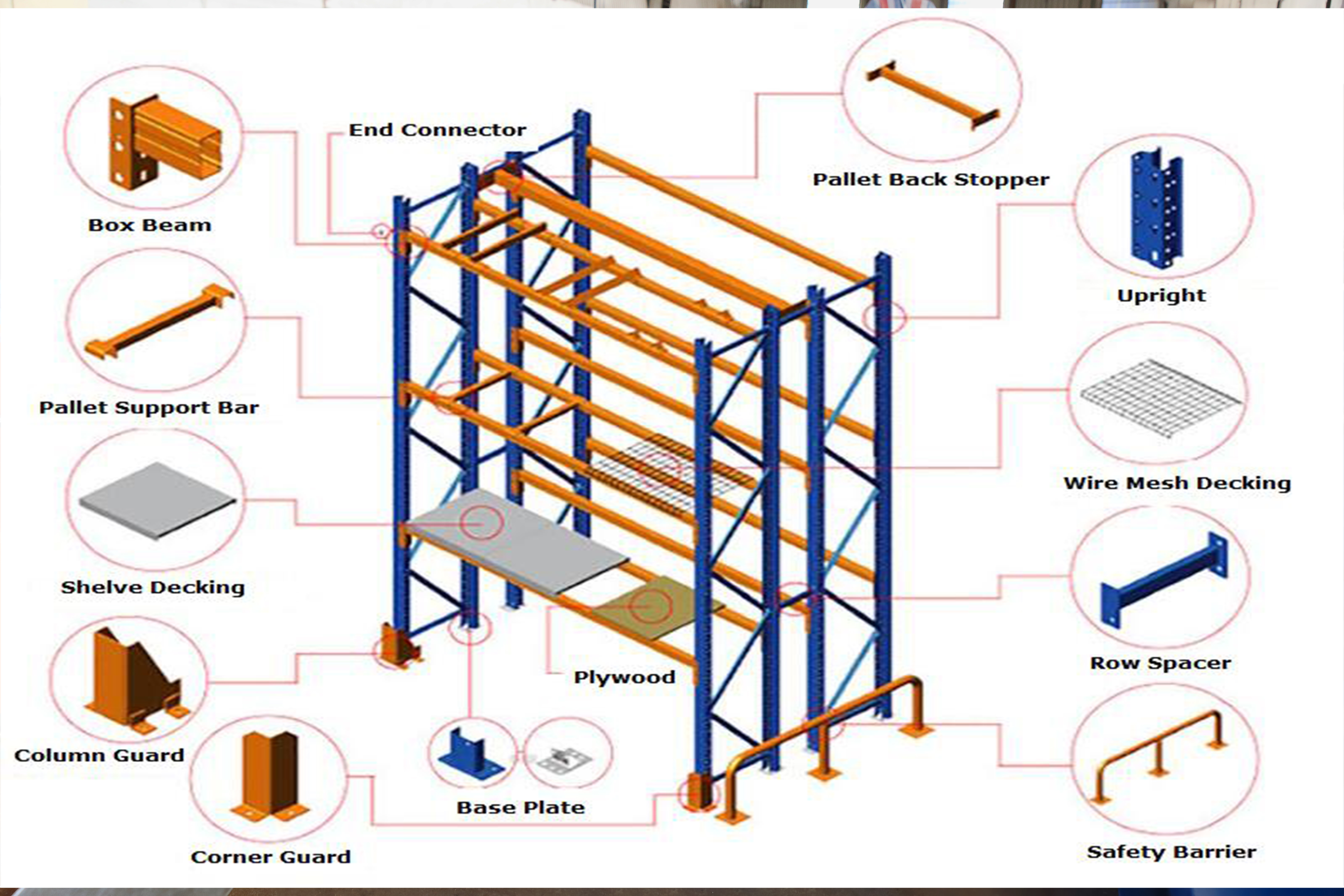

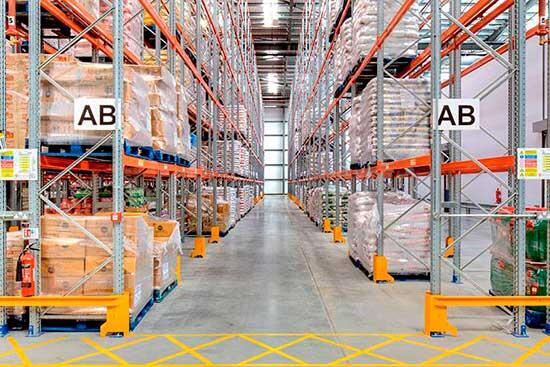

대형 창고 랙킹, 물류 유통 센터 및 산업 저장 시설용으로 설계된 롤 형태의 선반 빔은 뛰어난 적재 용량과 장기적인 안정성을 제공합니다. 이러한 견고한 구성 요소는 팔레트 랙킹 시스템의 안정적인 백본을 형성하여 시설 관리자가 수직 공간 활용을 극대화하는 동시에 무거운 재고 보관에 대한 운영 안전과 효율성을 보장하도록 돕습니다.
