C&U140-300
BMS

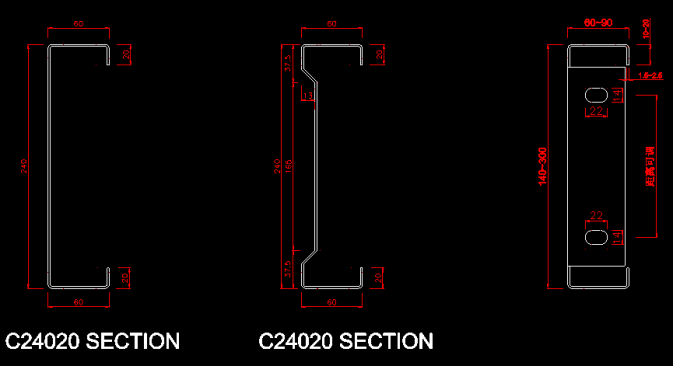

윤곽
| 재료 | 적용 가능한 재료 | 아연 도금 시트 |
재료 두께 | 1.5-2.5mm | |
항복강도 있음 | 550Mpa | |
기계 | 기본 프레임 | H강 |
| 측벽 두께 | δ50 유럽 독립형 구조 | |
롤러 재질 | 열처리된 Cr12 | |
롤러 스테이션 | 형성을 위한 22단계 | |
축 직경 | Ø75mm, 고주파 가공 | |
| 힘 | 운전 방법 | 기어/스프라켓 변속기 |
| 메인 모터 | 18.5KW, 주파수 속도 제어 | |
PLC 제어 시스템 | 인버터 | 산업용 컴퓨터 |
터치스크린 | ||
인코더 | ||
제어 전압 | 24V |
데코일러 → 공급 및 레벨링 장치 → 유압식 사전 절단 및 펀칭 장치 → 롤링 성형 시스템 → 유압식 포스트 커팅 → 제품 지원 프레임
인위적인 명세서
1) 유압식 데코일러: 한 세트
강철 코일 내부 보어 수축 및 정지를 자동으로 제어하고,
전기 제어 캐비닛 포함
최대. 먹이는 폭: 600mm, 코일 ID 범위: 470 – 560 mm.
최대 용량: 5톤, 공급력 없음, 유압 모터: 2.2KW

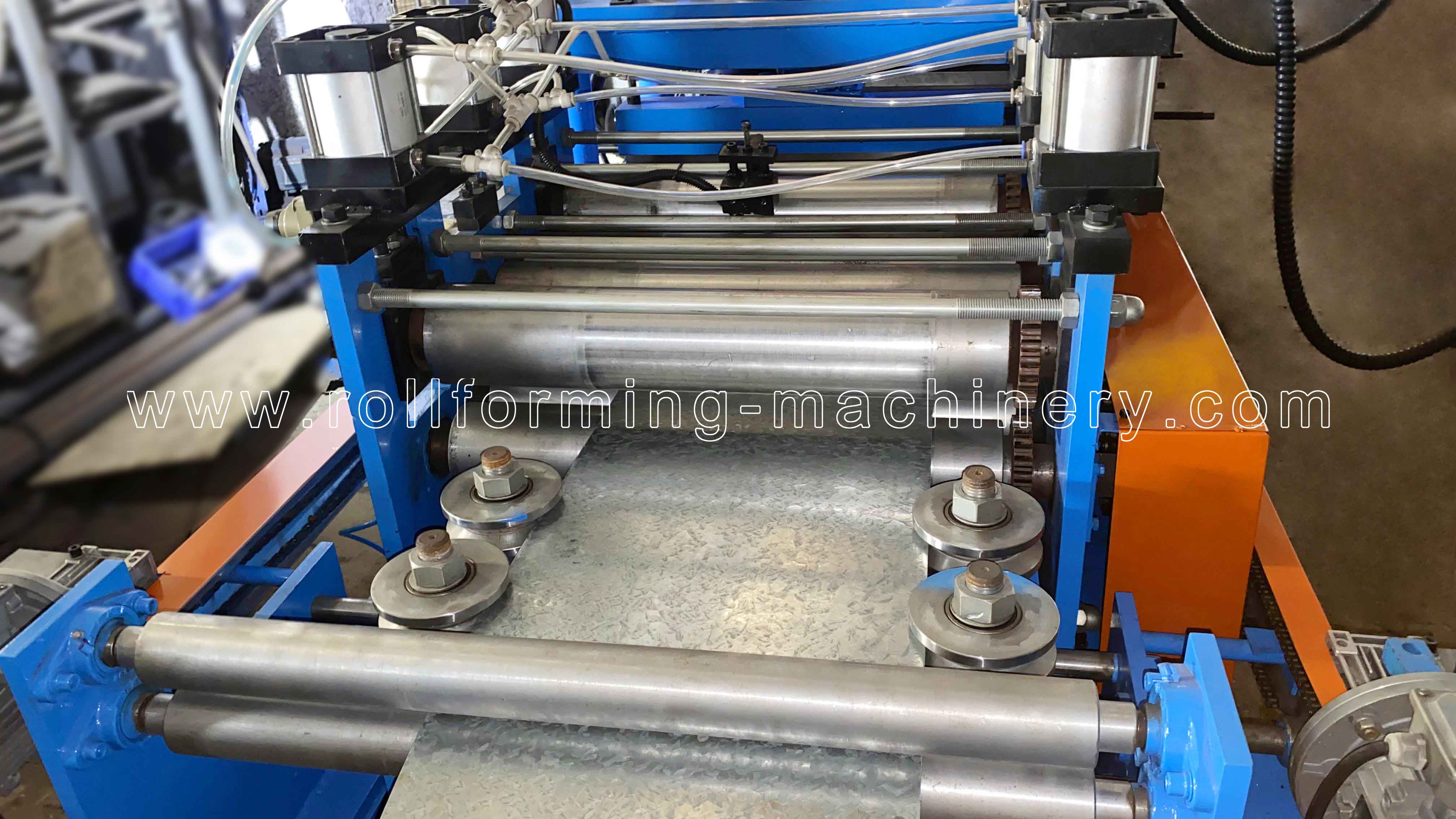

곧게 펴고 수평을 맞추기 위한 공급 재료 가이드와 5개의 롤러(상부 롤러 2개, 하향 롤러 3개) 포함
펀칭 장치로, 다이 재질: D2 강철, 열처리
다음에서 제조된 롤러 Cr12 열처리로

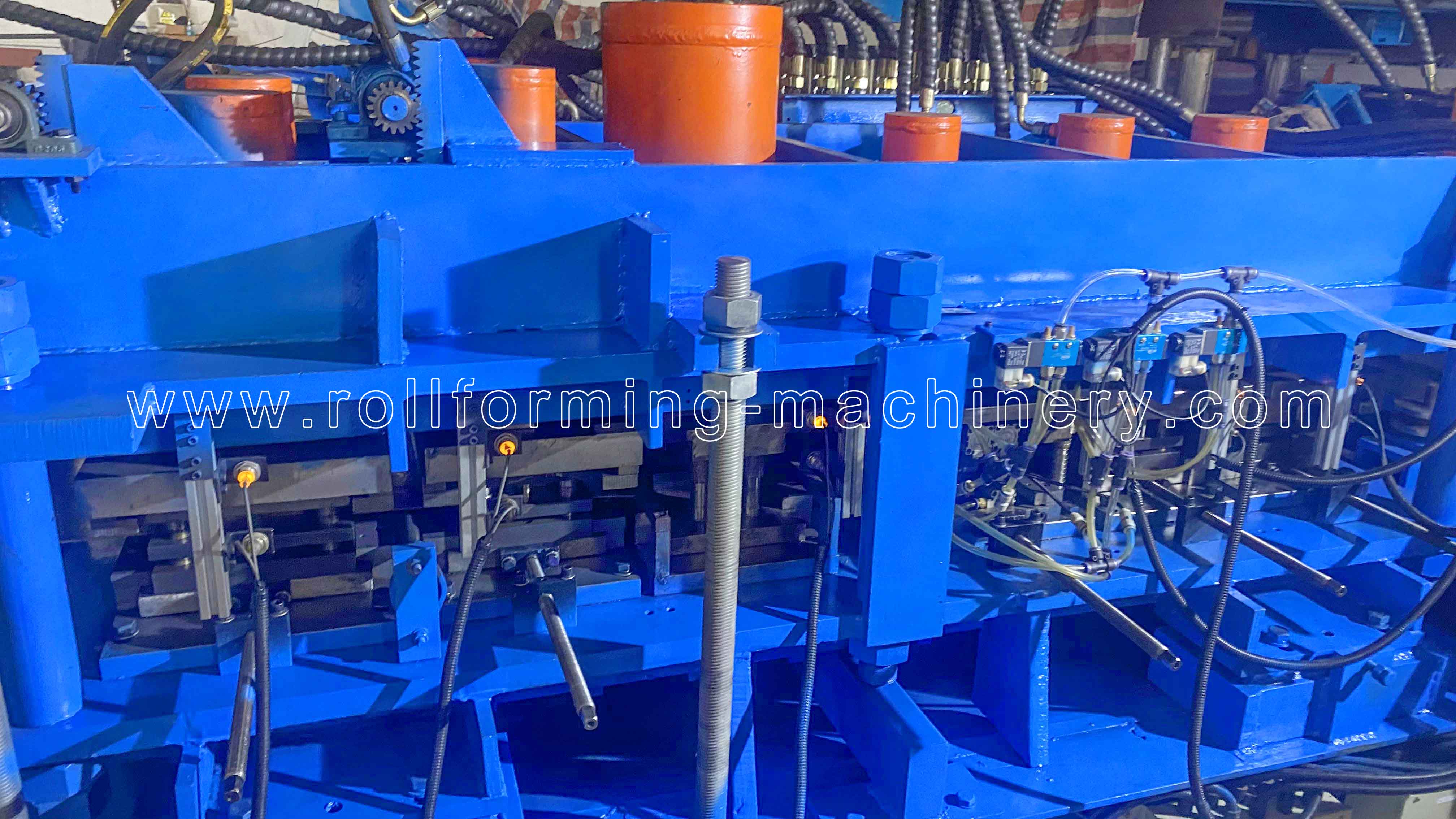

모터 구동,기어 체인 변속기,정보 22단계형성에
메인 모터=18.5KW, 주파수 속도 제어
생산 속도 대략. 12-15m/분

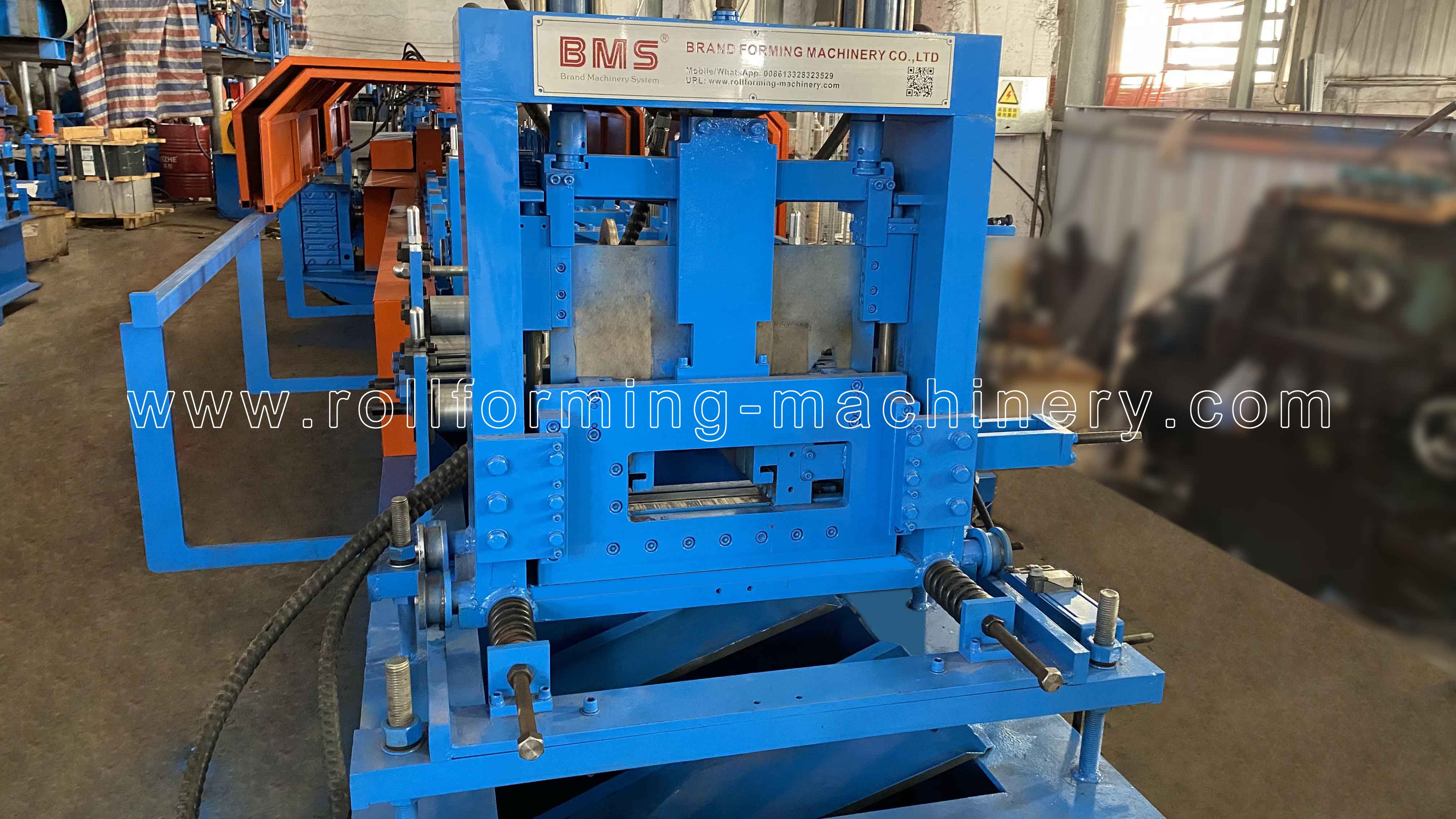

3) 유압 포스트 절단 장치
사전 펀칭 및 사전 절단, 동일한 유압 시스템 사용
유압 모터: 18.5KW, 유압 범위: 16Mpa
4) 컴퓨터 제어 시스템
설명: 생산 데이터(배치, 조각, 펀칭 위치 및 펀칭 수량)을 사무실에 두고 USB 스틱을 사용하여 컴퓨터에 복사합니다. 시스템, PLC 제어 시스템, 10인치 터치스크린 작동, USB 커넥터로 기계 작동, 정밀도는 ±0.5mm 이내로 제어됩니다.
5) 출구랙

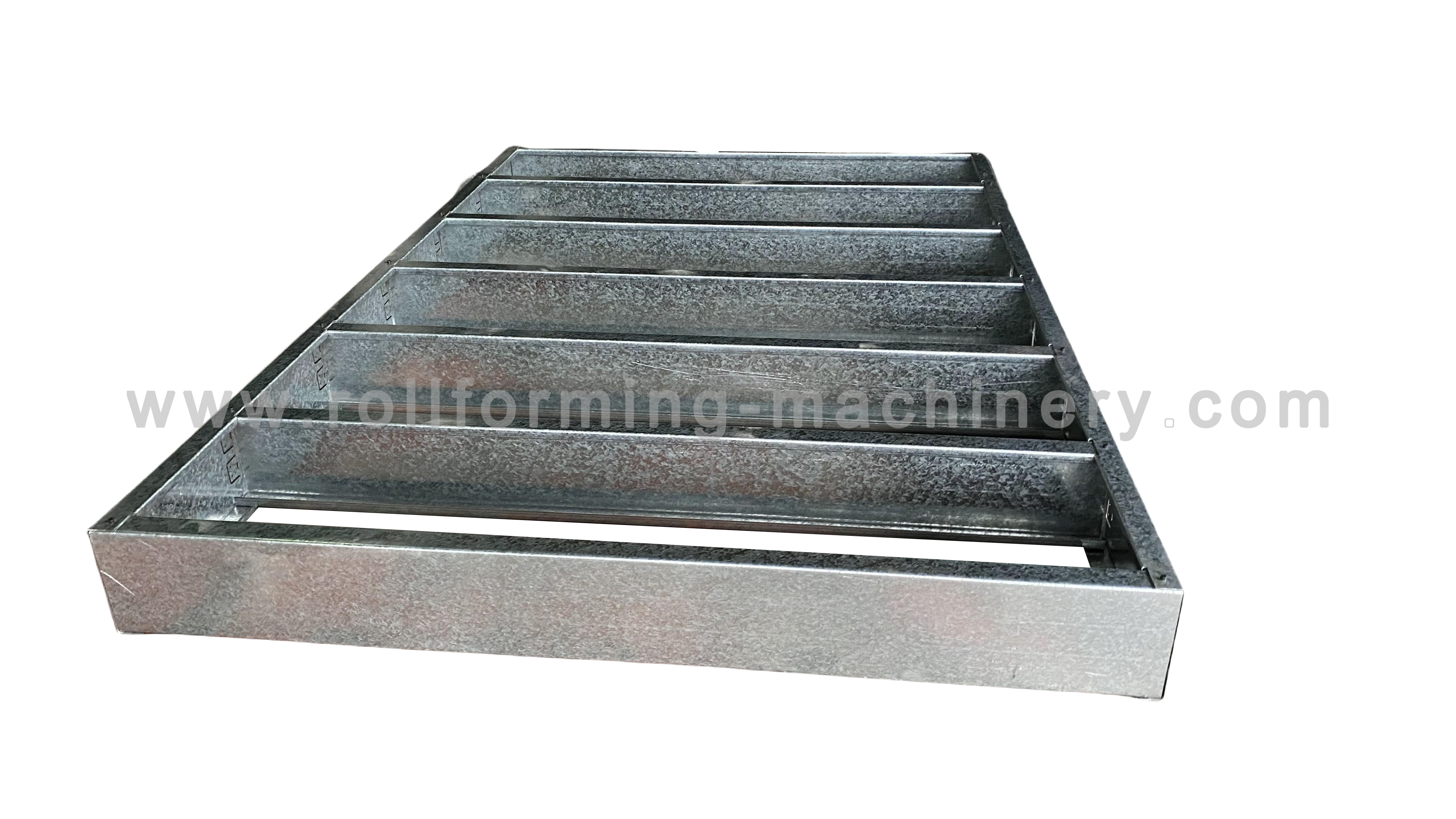

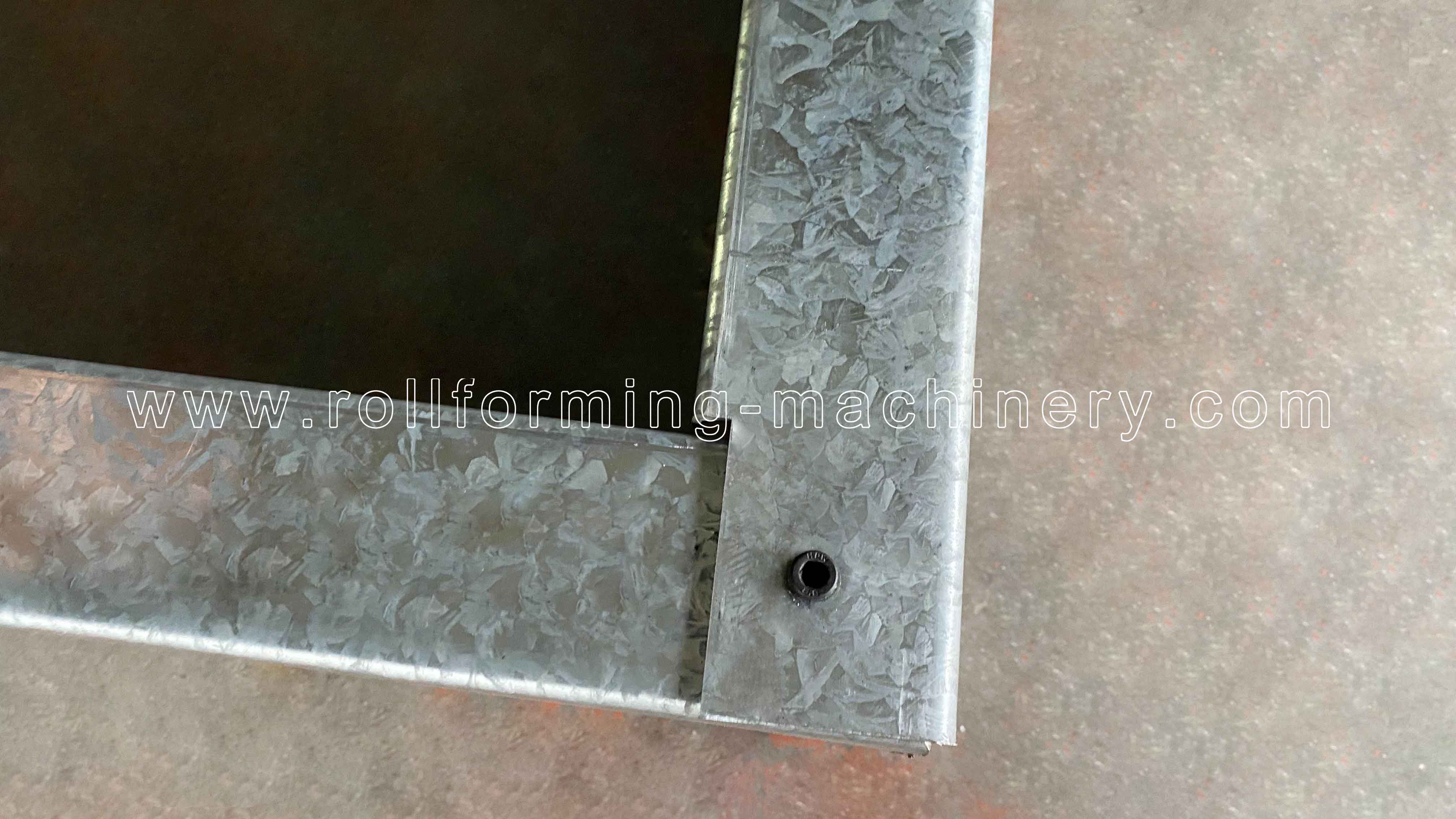

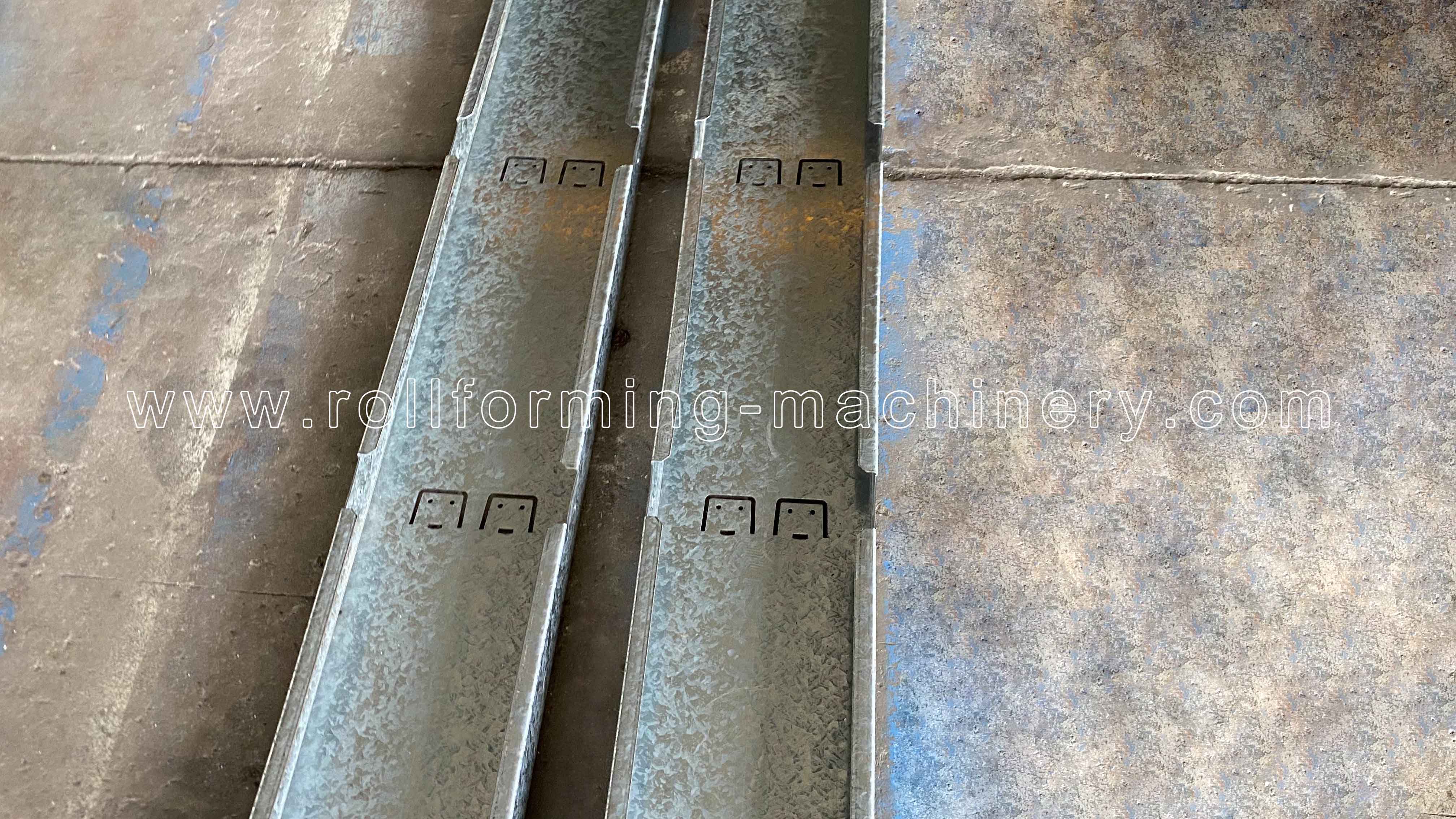

6) 제품 쇼
포장 방법:기계 본체는 알몸이며 플라스틱 필름으로 덮음(먼지와 부식 방지)컨테이너에 적재하고 강철 로프와 잠금 장치로 적합한 컨테이너에 꾸준히 고정하여 장거리 운송에 적합합니다.
판매 후 서비스
1. 보증은 24 개월 클라이언트가 기계를 받은 후에.
24개월 이내에 교체 부품을 고객에게 무료로 배송해 드립니다.
2. 우리는 기계의 전체 수명 동안 기술 지원을 제공합니다.
3. 우리는 기술자를 보내 고객의 공장에 근로자를 설치하고 훈련시킬 수 있습니다. 추가 비용.
