YX65.4-400&408의 경우
BMS
기계를 형성하는 서있는 솔기 지붕 패널 롤
I. 기계 기능

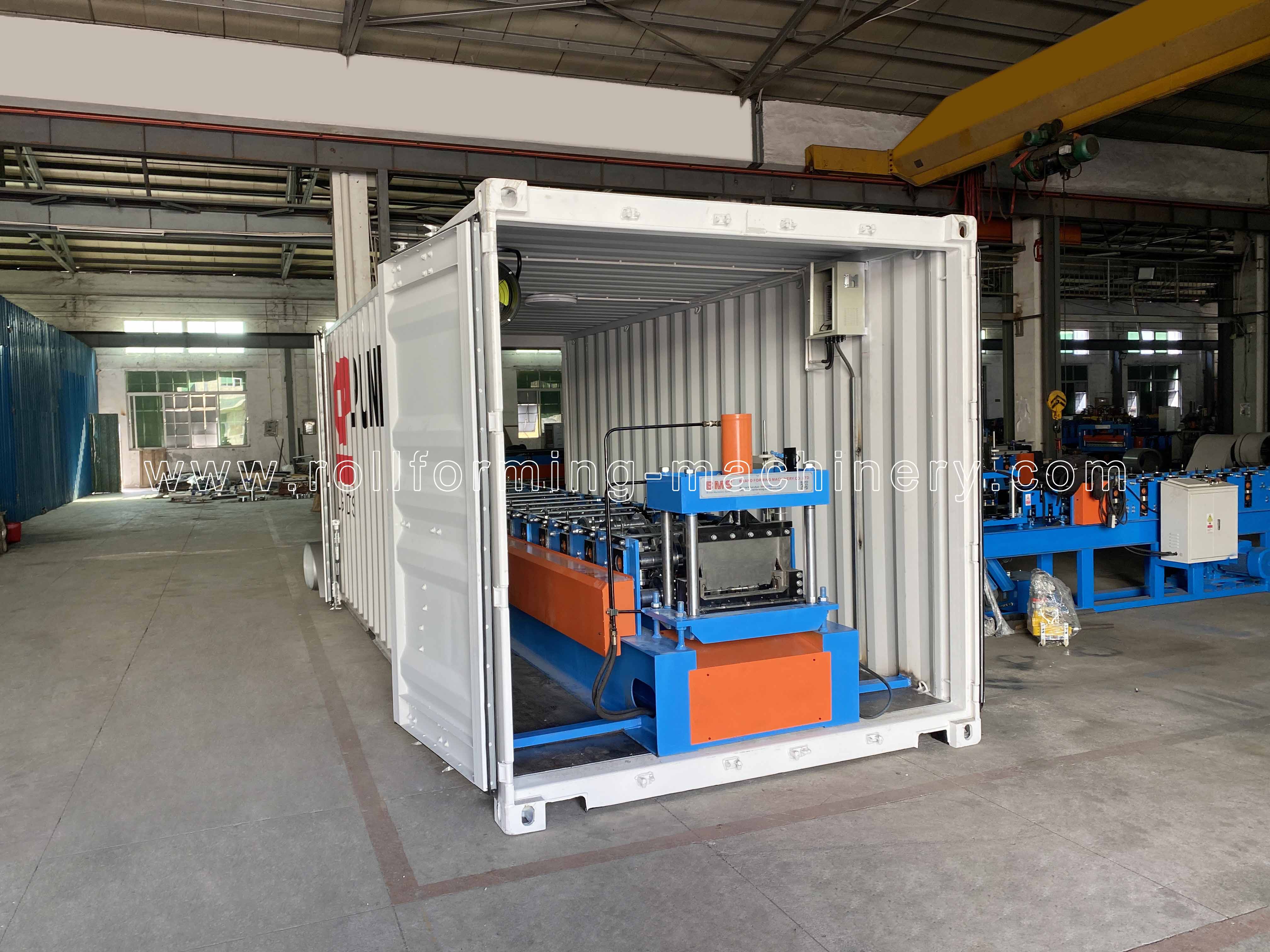

장비는 가볍고 컨테이너로 쉽게 운반할 수 있어 루프 길이가 매우 긴 작업에 적합합니다.
복잡한 형상 또는 현장 BMS 롤포밍을 통해 열차 스포츠 및 매우 긴 화물 취급의 위험을 줄입니다.
패널은 계단 및 확장 조인트를 제거하고 생산과 설치를 정확하게 일치시킬 수 있습니다.
일정. 싱가포르 LYSAGHT 그룹 LCP 건축 제품 프로젝트.
생산된 Standing Seam Profile은 완전한 360° 롤링 솔기를 사용하여 비바람 방지를 보장합니다.
생산된 스탠딩 솔기 프로파일은 슬라이딩 지지대와 일치하여 전체 지붕 시스템이 우수한 바람 저항 기능과 열팽창 및 냉수 수축을 완벽하게 보상하는 기능을 갖습니다.
스페이서에 의한 크기 변경으로 400mm/408mm(업그레이드된 제품 - 핫 세일의 자동 크기 변경 모델)의 2가지 크기로 하나의 기계를 구현합니다.
II. 기계 D 에스 방사
| 재료 | 적용 가능한 자료 | 0.6-0.8mm PPGI / 0.7-1.2mm 알루미늄 |
| 재료 두께 | ||
| 항복 강도 | 235-345MPA | |
| 기계 | 기본 프레임 | H450 타입 강 |
| 롤러 재료 | 40CR(AISI 5140/EN41Cr4) | |
| 롤러 스테이션 | 14 단계 | |
| 샤프트 직경 | Ø75mm | |
| 작업 속도 | 약 15-20m/분 | |
| 커터 | 절단 공차 | ≤ ± 1mm |
| 재료 | CR12MOV ( = SKD11 스틸 ) | |
| 힘 | 메인 모터 | 4kw |
| 커터 용 펌프 모터 | 5.5kW | |
| 전압 | 220/380/415/480V- 60/50Hz/3PH-확인해야합니다 | |
| PLC 제어 시스템 | 인버터 : | Schneider Electric/Siemens/Delta (대만 브랜드) |
| 터치 스크린 : | Schneider Electric/Siemens/Weinview (대만 브랜드) | |
| 인코더 | Omron (일본 브랜드) 또는 Koyo (일본 브랜드) |
III. 기계 구성 요소가 표시됩니다

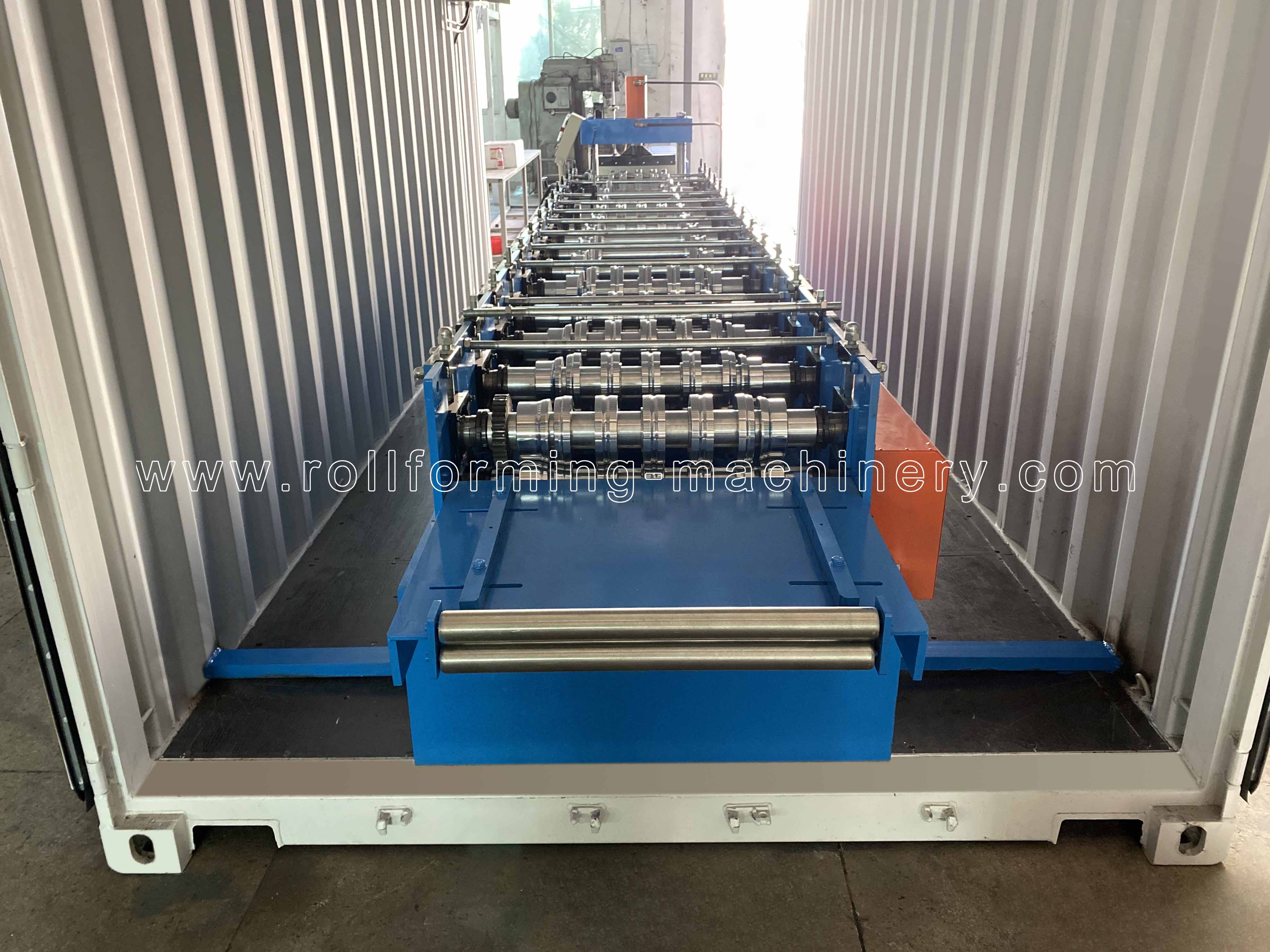

공급 가이드 장치

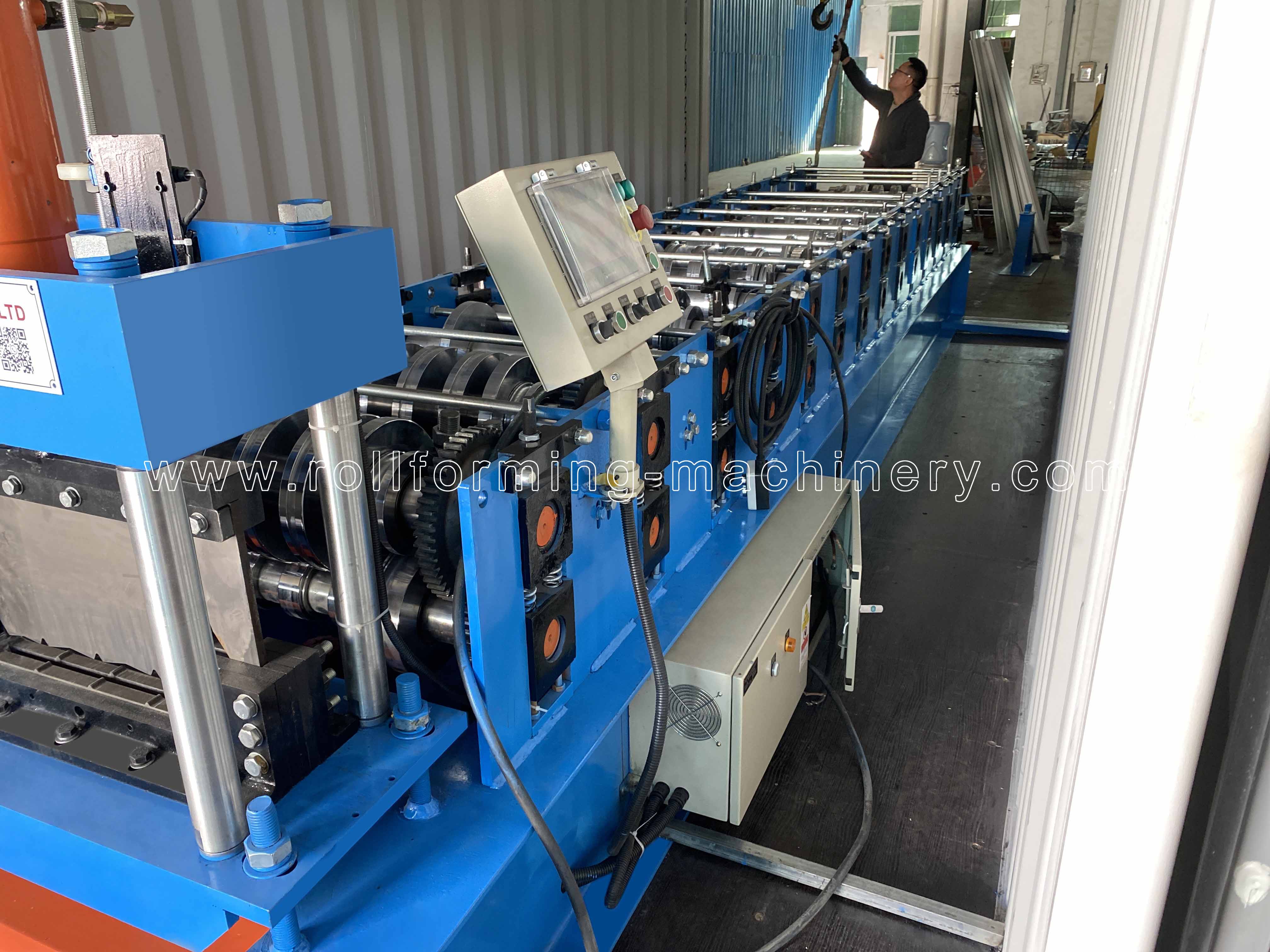

PLC 제어 캐비닛

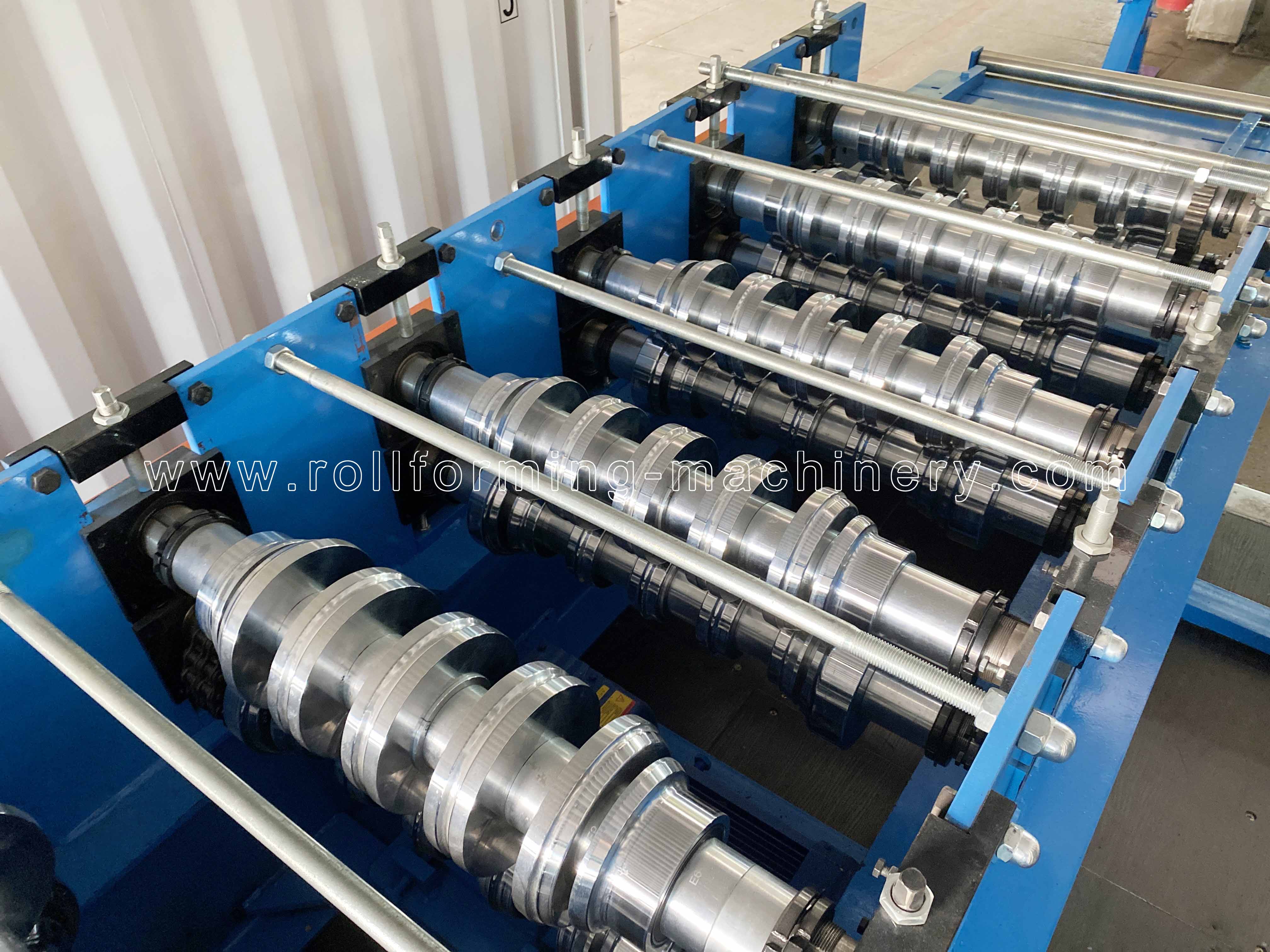

메인 롤 형성 기계

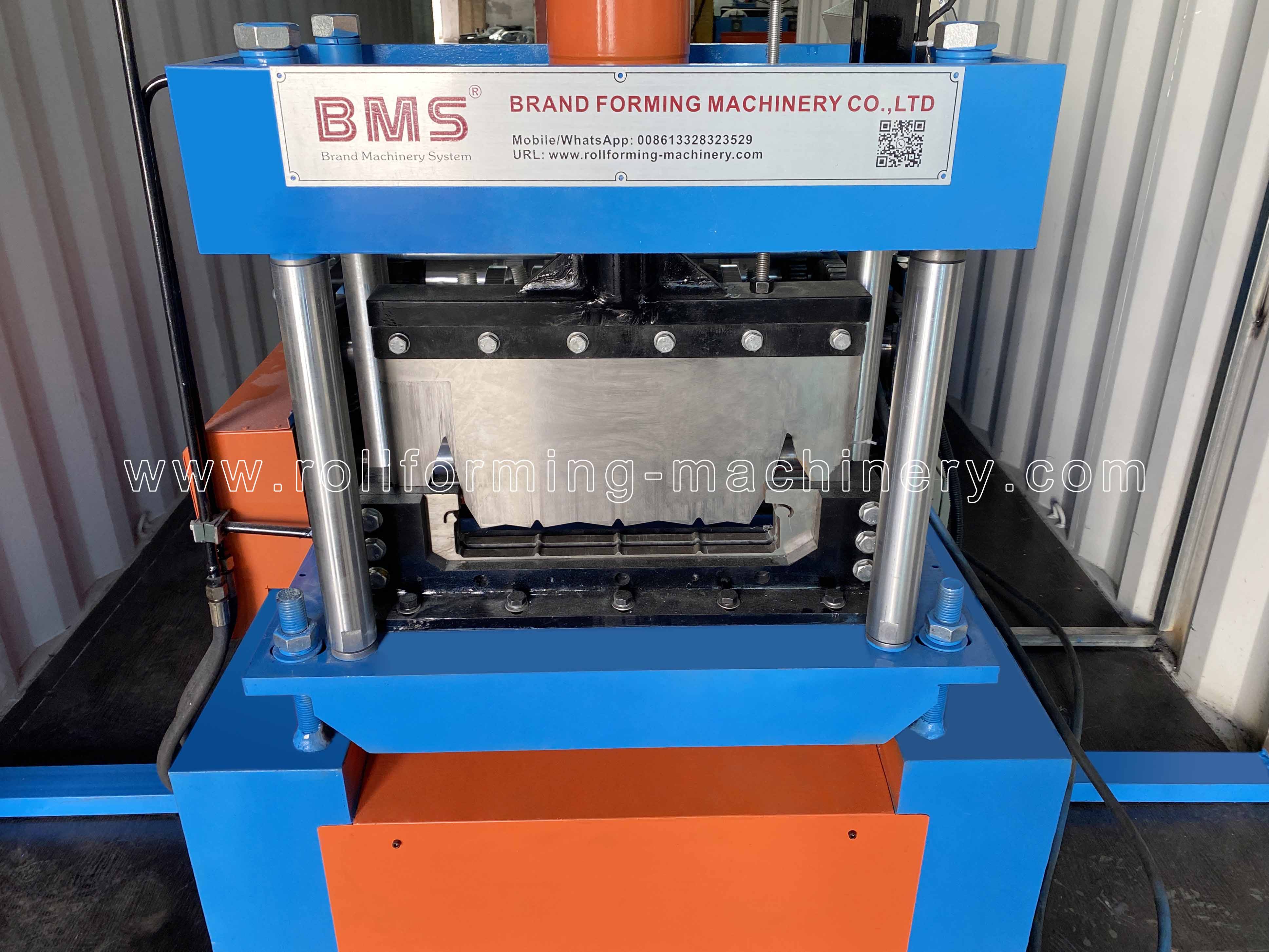

포스트 커터
IV. 기계 생산 제품
