유약 타일 및 사다리꼴 지붕 패널 용 이중 층 롤 형성 기계

사양 O f

이중 레이어 롤 형성 기계

아이템 I        이중 레이어 롤 형성 기계 유약  타일 및 사다리꼴 지붕 패널

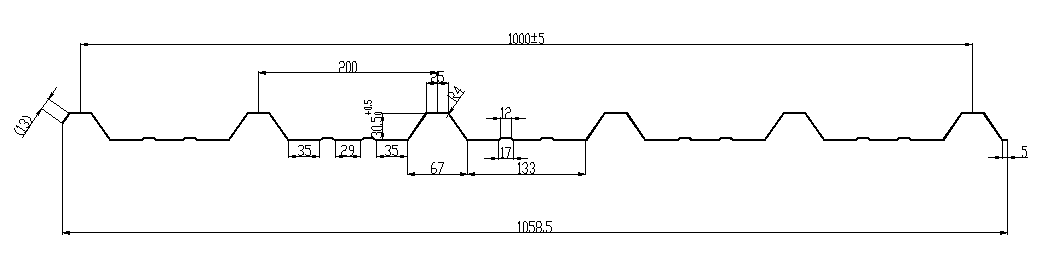

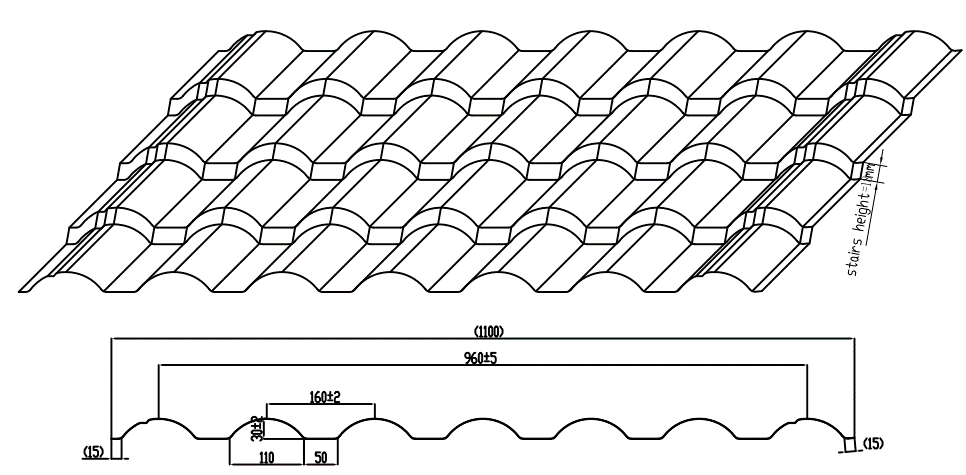

프로필 드로잉 :

재료 :

재료 두께 : 0.35-0.6mm           유효 너비 : 960mm / 1000mm

적용 가능한 재료 : 사전 인 아연 도금 강철 (PPGI) , Y IELD 강도 235-345MPA - PLS 확인

유효 폭 공차 : ± 5mm           파동 간격 공차 : ± 1mm

파도 높이 내성 : ± 1mm         ​​컷-까지의 길이 공차 ≤ ± 1 mm

기계 구성 요소

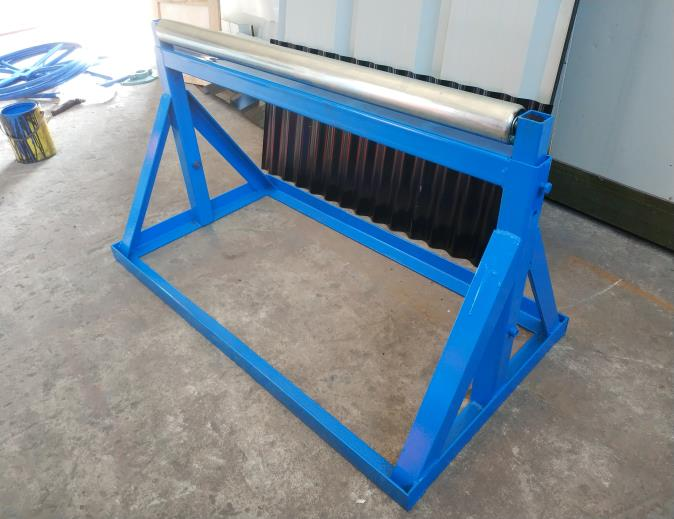

1) 수동 해설기 : 2 세트 s

------- 참조 만 사진

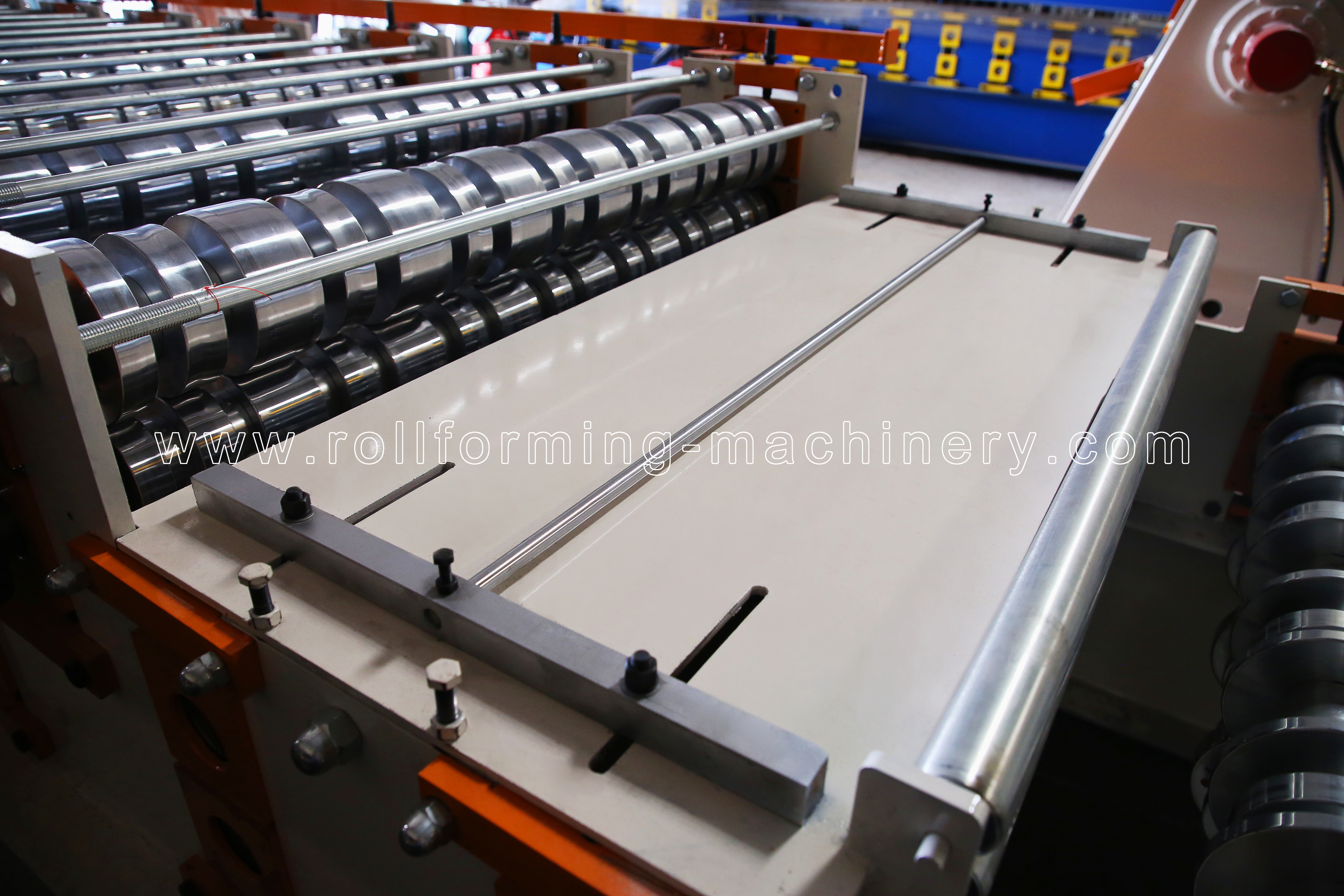

2) 콜드 롤링 밀 :

공급 재료 가이드, 용접에 의한 H450 유형 강철 로 만든 바디 프레임;

쉽게 작동하고 재료를 저장할 수있는 수동 프리 퍼터를 사용하여 :

사이드 보드 두께 : 18mm

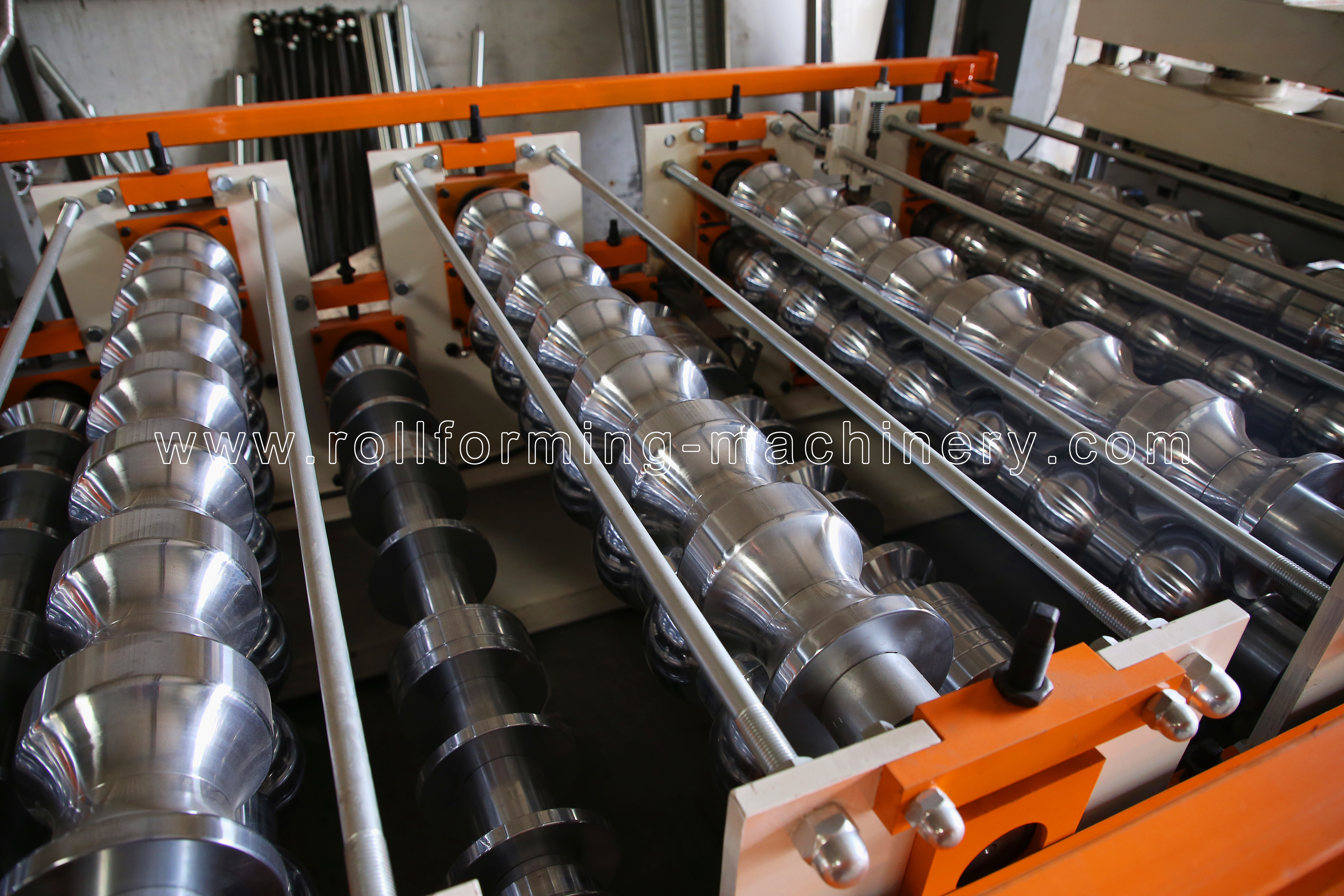

45# 스틸, CNC 선반, 열처리, 두께 mm 로 0.04코팅 된 하드 크롬 , 거울 치료와 표면으로 제조 된 롤러

샤프트 직경 = ф90mm/ ф75mm, 정밀 가공;

모터 구동, 기어/스프로킷 변속기, 약 14/18  단계 S 형성;

주 모터 = 7.5kW, 주파수 속도 제어,

약 15m/분

두 레이어는 동시에 작동 할 수 없습니다

두 롤 형성 그룹 모두 기계 기반, 모터 및 제어 캐비닛 및 클러치 스위치를 통해 이중 목적을 달성했습니다.

8.8 등급의 모든 나사 볼트를 사용하여 기계 구조를 오랫동안 작동하는 동안 기계 구조를 단단하고 긴 수명을 고정시킵니다.

실제 형성 속도 : 15-20m/ min ( 절단 시간 포함 없음 )

3) 유압 포스트 커팅 장치 :

사후 절단, 절단 중지, T wo 조각 절단 블레이드, 블랭킹 없음

유압 IC 모터 : 4KW, 유압 압력 범위 : 0-8 MPa

절단 도구 재료 : CR12 MO V ( = 최소 백만 번 절단 수명을 가진 SKD11 ), HRC58-62 학위에 대한 열처리

절단 전력은 메인 엔진 유압 스테이션에서 제공합니다.

오일 여과 용 오일 필터가있는 유압 시스템 , 순환 오일이 깨끗하고 유압 시스템의 수명을 연장시키기 위해 (아래 그림 참조)

유압 오일 번호 : Shell Tellus S2 M 46 또는 동일한 모델

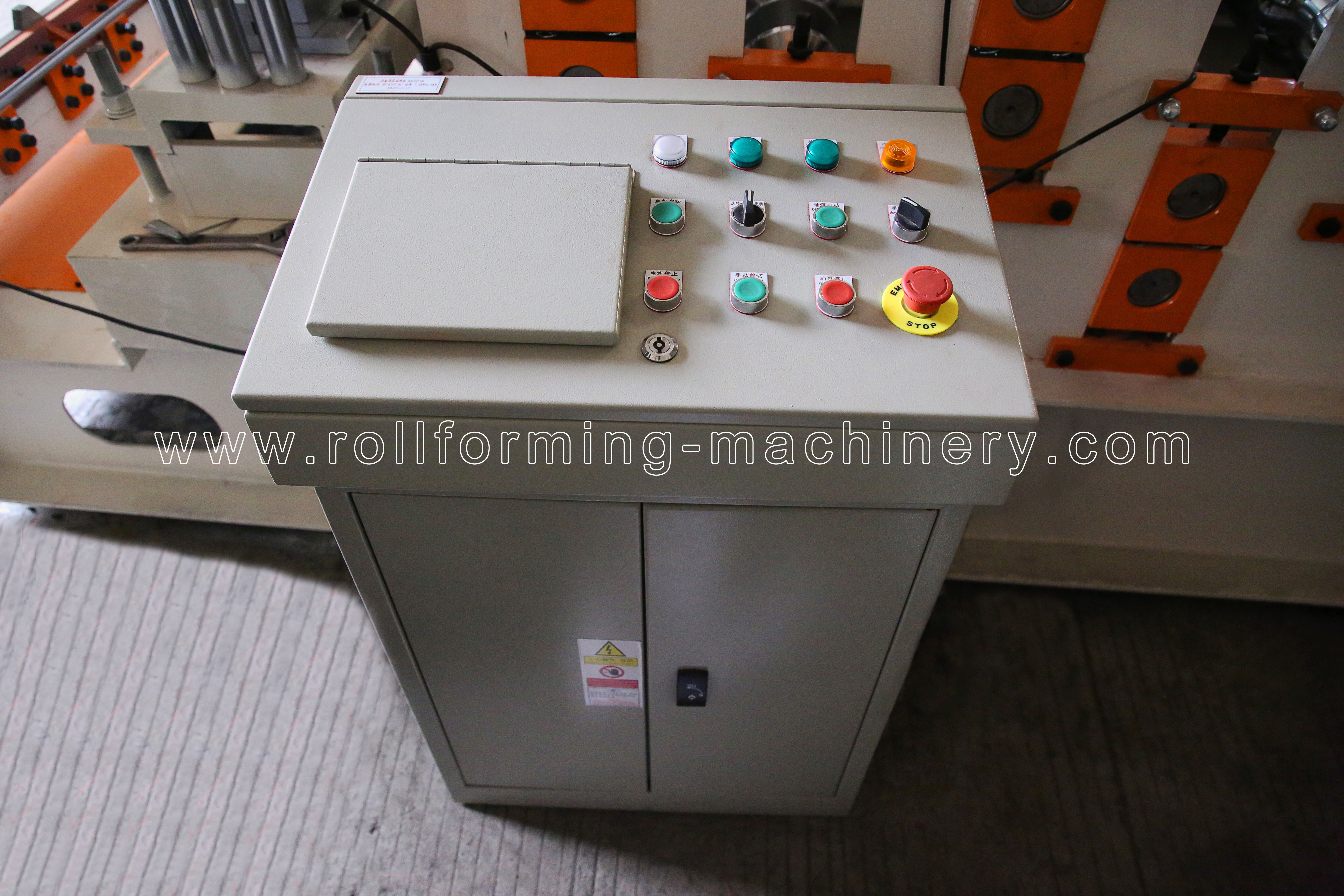

4) PLC 제어 시스템

수량 y 및 절단 길이를 자동으로 제어하십시오

PLC, 인버터  , 터치 스크린, 인코더 등

컷-길이의 내성 ≤ ± 1 mm

제어 전압 24V

5) 종료 랙 :

쉽게 움직일 수 있도록 롤러가있는 2 개의 , 유전자

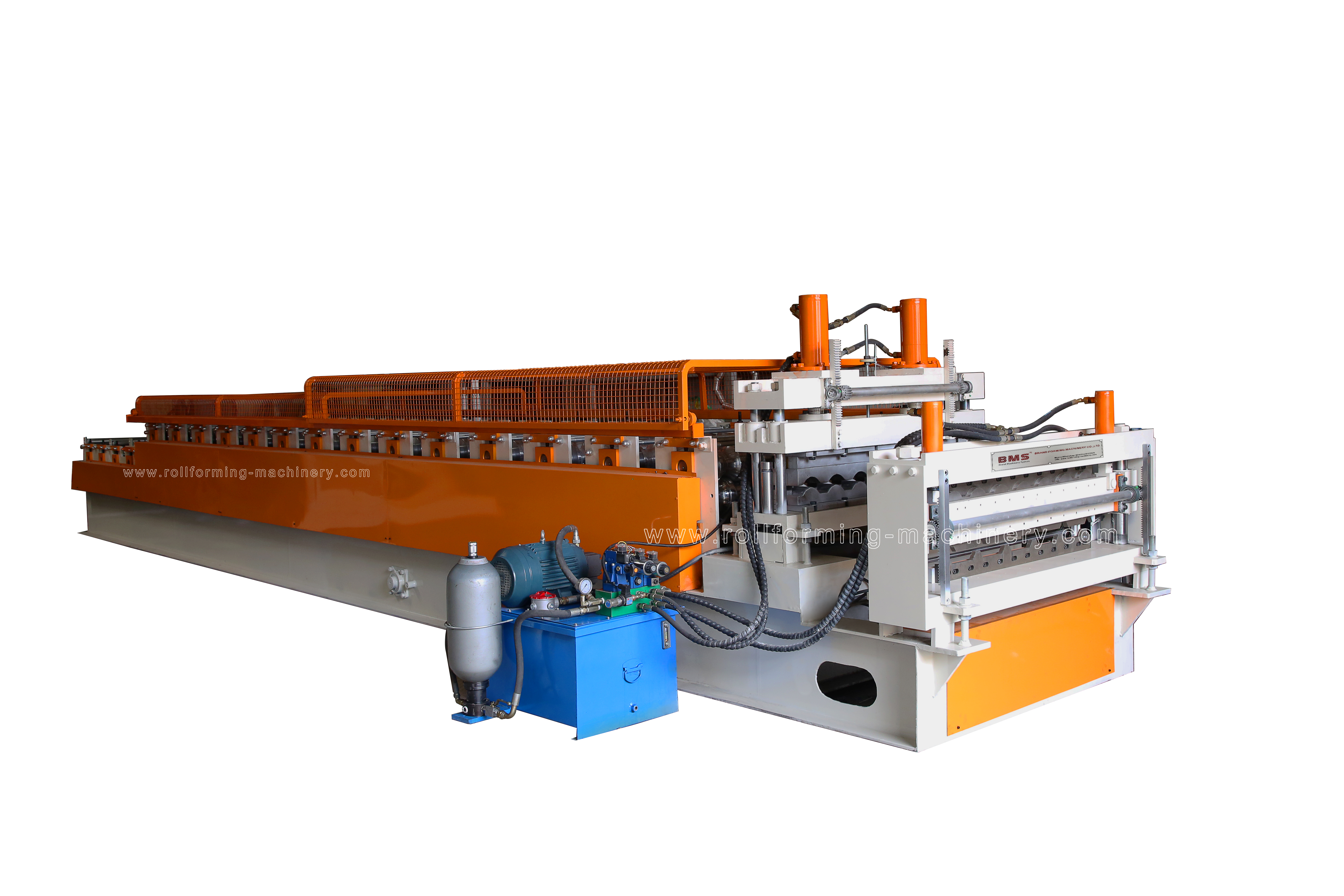

기계 사진 ( 참조 용)

위의 사양과 사진은 참조용으로 만 있으며 정확한 것은 약간 다를 수 있으며 기계를 참조해야합니다.
