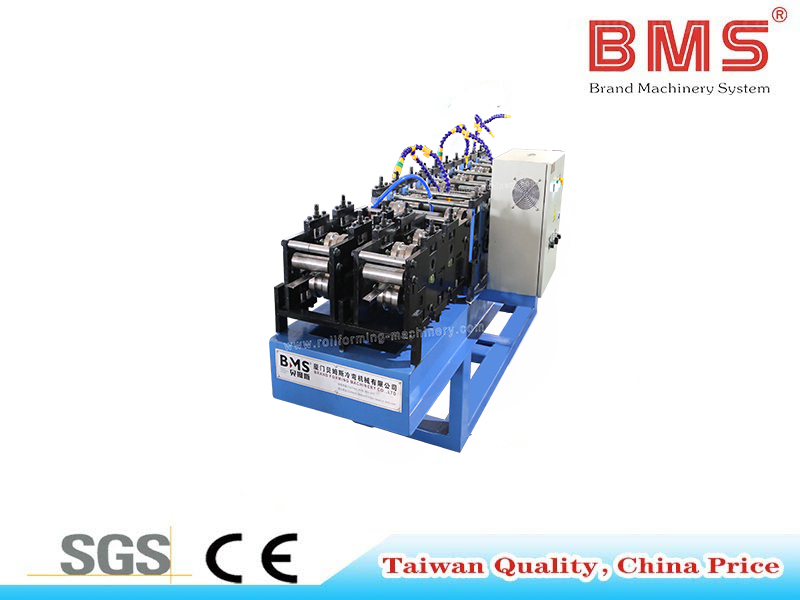

중앙 에어컨 파이프 클램프 행거 생산 장치

특징: 1. 옵션 펀칭, L자형 중앙 에어컨 파이프 클램프 행거 생산(Midea 중앙 에어컨 설치 프로젝트의 경우 더 나은 클램핑 및 더 쉬운 설치를 위한 특허 설계) 2. 하나의 기계는 두 종류의 재료에 사용할 수 있습니다: 0.8mm 스테인레스 강판과 1.0mm 아연 도금 강판 모두 3. 선택적 유압 포스트 커터

가용성 상태:

수량：



귀하의 메시지 바구니에 담기

제품 브랜드：
BMS

제품 설명

윤곽

중앙 에어컨 파이프 클램프 행거 생산 장비는 HVAC 시스템에 사용되는 표준 및 맞춤형 파이프 클램프 제조를 위해 특별히 설계된 산업용 롤 성형 기계입니다. 재료 두께가 0.6mm~0.7mm 범위인 컬러 코팅 시트와 스테인레스 스틸을 처리하도록 설계된 이 장비는 생산되는 모든 제품에 대해 일관된 프로파일 치수와 안정적인 구조적 무결성을 보장합니다.

고급 롤 성형 기술과 견고한 기계 구조를 통합하여 연속적인 대규모 생산 요구 사항에 대한 신뢰할 수 있는 솔루션을 제공합니다. 이 기계는 제조업체가 작업을 간소화하고 수작업 개입을 줄이며 완성된 행거에 대한 엄격한 치수 제어를 유지하는 데 도움이 됩니다.

이 생산 라인에 투자하면 제조 효율성을 크게 최적화하는 동시에 장기적인 운영 비용을 낮추고 수동 제작과 관련된 생산 위험을 최소화할 수 있습니다.

제품 설명 및 사양

견고한 H450 본체 프레임과 Q235 t16mm 측벽 두께로 제작된 이 롤 포밍 밀은 고속 작업 중에 최대의 안정성을 제공하도록 제작되었습니다. 다음 기술 사양은 효율적인 10단계 성형 스테이션, 강력한 4KW 메인 모터 및 내구성이 뛰어난 Cr12MoV 커터 소재를 강조하여 기계의 핵심 기능을 자세히 설명합니다. 이러한 매개변수는 장비가 정확한 공차를 유지하면서 지속적인 처리를 처리하도록 보장합니다.

아니요.	주요 매개 변수		롤 형성 밀 매개 변수
1.	재료 두께	0.6-0.7mm	스테이션 형성	10단계
2.	먹이 너비	44mm	바디 프레임	H450
3.	응용 프로그램 자료	컬러 코팅 시트, 스테인리스 스틸	측벽 두께	Q235t16mm
4.	전기 표준	380V/50Hz/3PH	샤프트 직경	45#스틸, φ75mm
5.	커터 재료	CR12MOV	주요 모터 파워	4kw
6.	항복 강도	Q235、201	나사 볼트	8.8 학년
7.	형성 속도	15-20m/분	유효 너비	그림에 따르면
8.	제어 시스템	PLC 제어 시스템	롤러	Cr12, 열처리 HRC58-62
9.	유압 모터	4kw	기계 색상	블루+블랙+오렌지
10.	테스트 자료	BMS는 기계 테스트 2주 전에 구매할 수 있는 공급 재료의 크기를 제공합니다.

작업 흐름

데코일러 → 공급 장치 → 메인 롤 포밍 밀 → 유압 포스트 절단 장치 → PLC 제어 시스템 → 유압 스테이션 → 출구 랙*3

완전 자동화된 생산 공정은 PLC 제어 시스템에 의해 중앙에서 관리되므로 원자재 공급부터 최종 출력까지 원활한 조정이 보장됩니다. 이 연속 라인은 효율성을 극대화하고 재료 낭비를 최소화하도록 설계되었습니다.

디코일러는 공급 장치에 의해 정확하게 안내되는 금속 시트를 안정적으로 공급합니다. 그런 다음 메인 롤 성형 밀은 순차 스테이션을 통해 프로파일을 정밀하게 형성합니다. 성형 공정 후에 유압식 후절단 장치는 프로파일을 변형시키지 않고 깨끗하고 정확한 절단을 실행합니다. 마지막으로 완성된 파이프 클램프는 출구 랙으로 안전하게 배출되어 즉시 포장 또는 조립할 수 있습니다.

기계 구성 요소가 표시됩니다

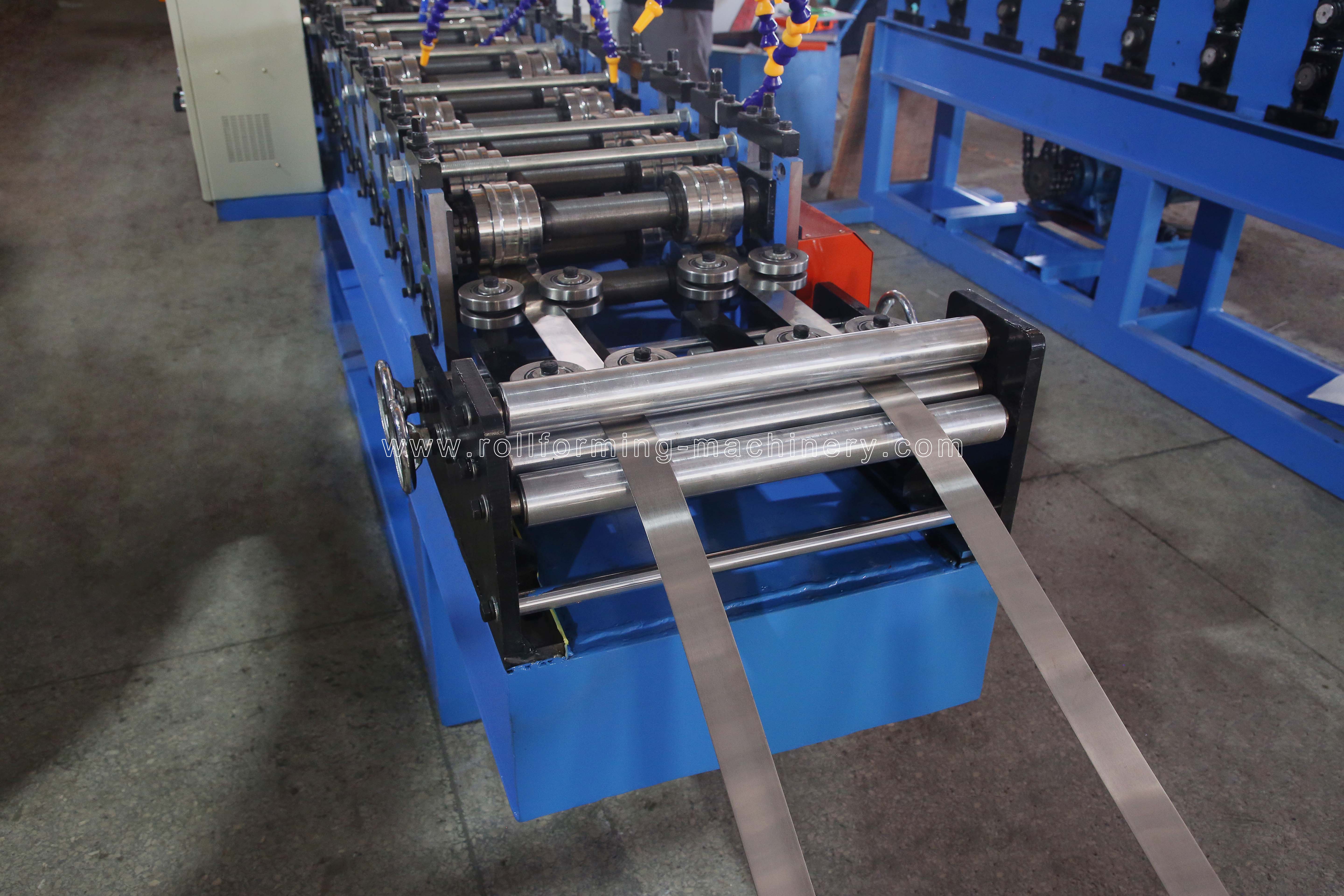

수유 장치

성형 섹션에 매끄럽고 정렬되며 정확한 재료 투입을 보장합니다.

윤활 장치

성형 중 마찰을 줄여 시트 표면을 보호하고 롤러 수명을 연장합니다.

메인 롤 형성 공장

정확한 프로파일 형성을 위해 Cr12 롤러를 사용하는 10단계 성형 스테이션이 특징입니다.

완성된 롤 성형 및 프로필 배출구

수집 준비가 완료된 완벽한 모양의 깔끔하게 절단된 파이프 클램프를 제공합니다.

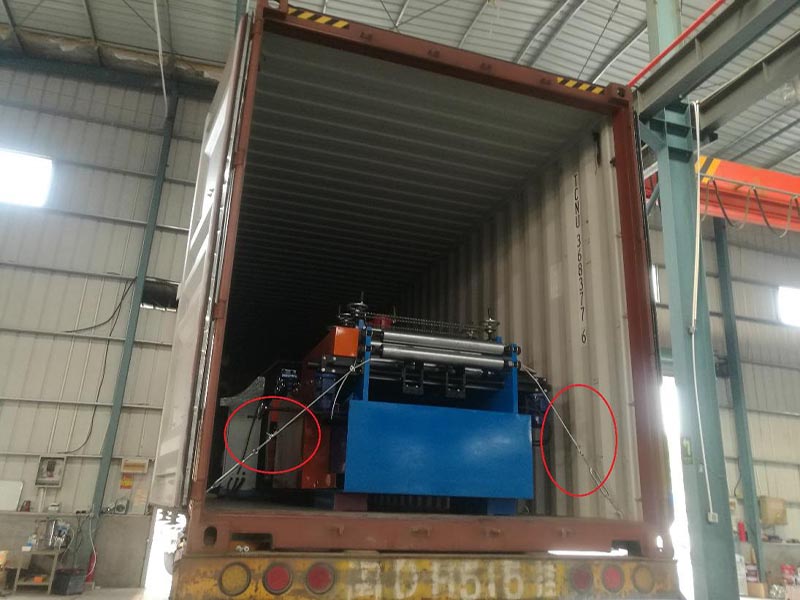

포장 및 배송

포장 방법 : 기계 본체를 벗겨 플라스틱 필름으로 덮고 (먼지와 부식 방지) 용기에 넣고 강철 로프와 자물쇠로 적합한 용기에 안정적으로 고정하여 장거리 운송에 적합합니다.

우리는 장비가 깨끗한 상태로 귀하의 시설에 도착할 수 있도록 국제 운송 표준을 엄격히 준수합니다. 견고한 고정 방법은 해상 화물 운송 중 이동이나 기계적 손상을 방지하여 도착 시 지연이나 운영 문제의 위험을 최소화합니다.

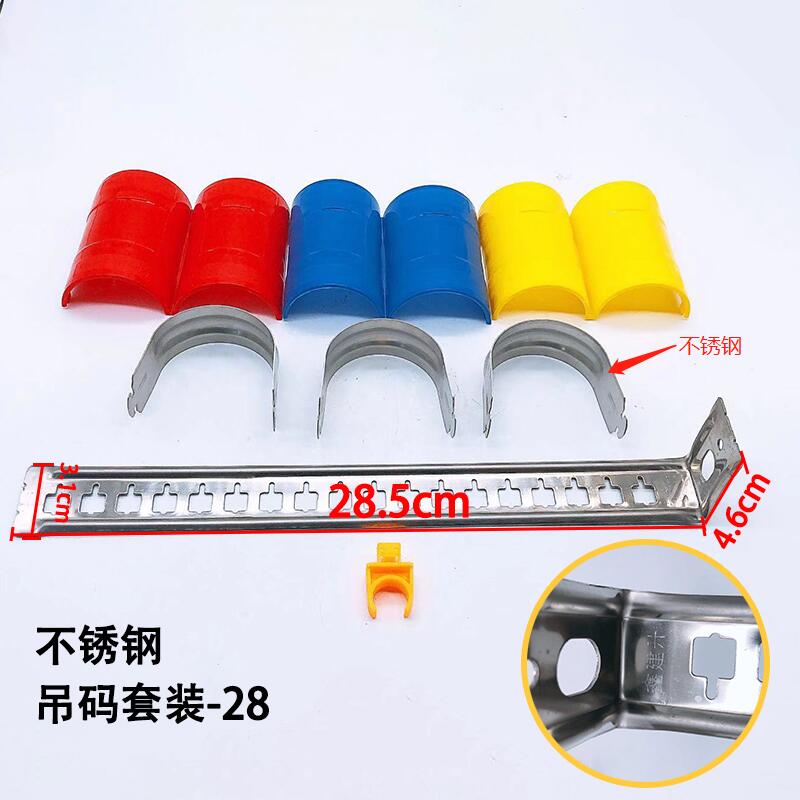

기계 생산 제품

이 기계로 생산되는 파이프 클램프와 행거는 정확한 치수, 부드러운 모서리, 탁월한 하중 지지력을 갖추고 있습니다. 이러한 표준화된 구성 요소는 중앙 에어컨 설치의 엄격한 요구 사항에 완벽하게 적합하며 덕트 및 배관 시스템에 대한 안전하고 내구성 있는 지원을 제공합니다.

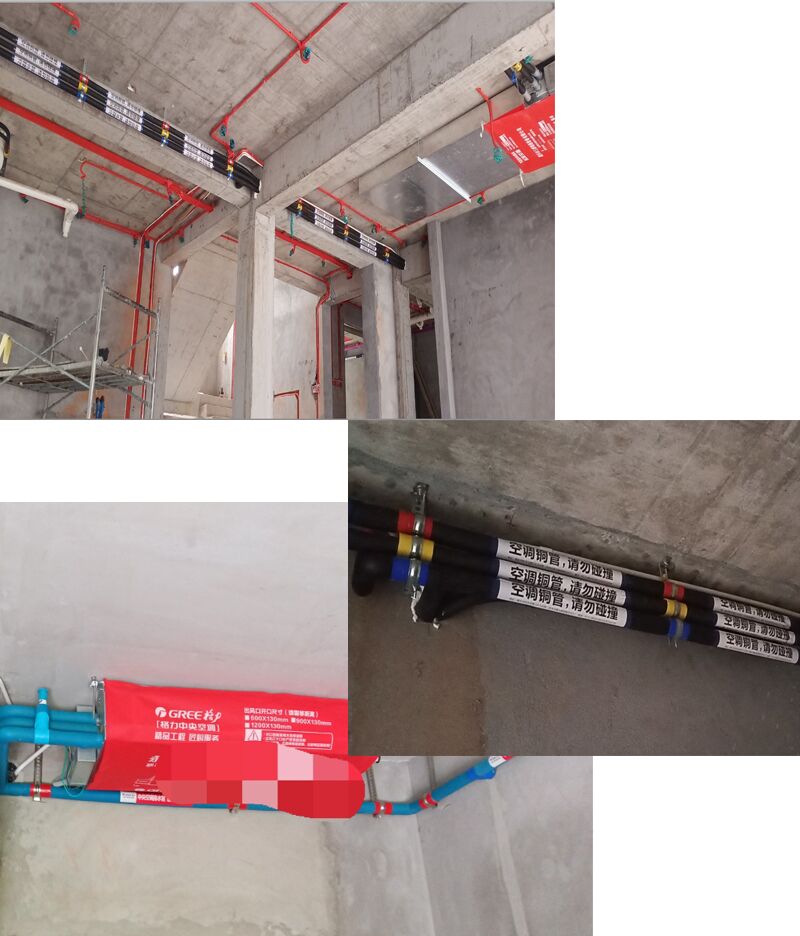

신청 사례

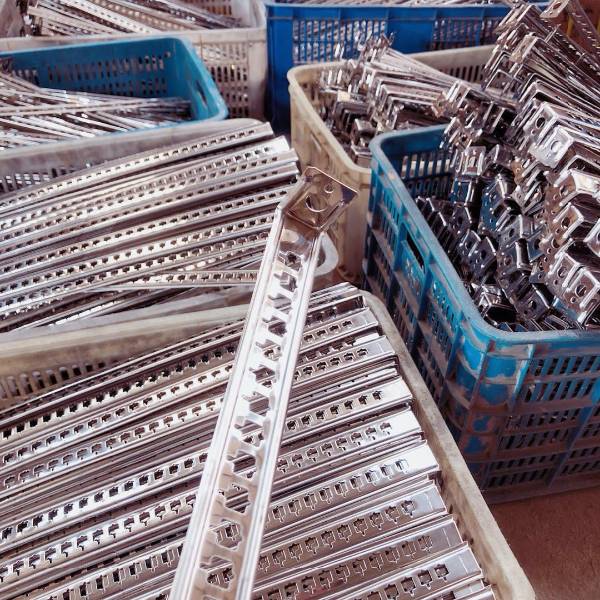

장비로 생산되는 고정밀 완제품

당사의 중앙 에어컨 파이프 클램프 행거 생산 설비에서 제조된 파이프 클램프 행거는 뛰어난 구조적 완전성, 정확한 치수 및 우수한 내하중 용량을 보여줍니다. 이러한 표준화된 완제품은 HVAC 시스템의 엄격한 요구 사항을 충족하도록 특별히 설계되어 다양한 덕트 및 배관 설치에 대한 안전한 서스펜션, 안정적인 고정 및 장기적인 내구성을 보장합니다. 균일하고 고품질의 클램프를 생산함으로써 장비는 엔지니어링 프로젝트가 현장 설치 위험을 줄이고 구조적 진동을 최소화하며 전반적인 건설 효율성을 향상시키는 데 직접적인 도움을 줍니다.
