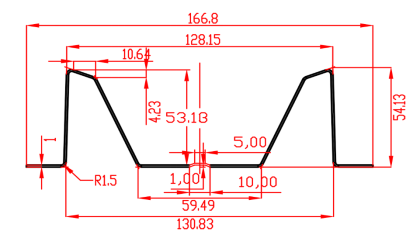

YX64-166
BMS
태양 전지판 방수 장착 프레임 롤 형성 기계
윤곽
| 재료 | 적용 가능한 자료 | 아연 도금 S TEEL (GI), Zn-al-Mg |
재료 두께 | 0.8-1.0mm | |
항복 강도 | 235-345MPA | |
| 코일 | 먹이 너비 | 1250 |
코일 ID 범위 | 508mm ± 30mm | |
용량 | 맥스. 5 톤. | |
기계 | 기본 프레임 | H400 |
롤러 재료 | GCR15 (= EN31 스틸), 정밀 가공, 하드 크롬 코팅 | |
롤러 스테이션 | 16 단계 | |
샤프트 직경 | ф65mm, 고주파 처리 | |
| 형성 속도 | 20m/분 | |
커터 | 경도 | HRC58-62 도로 열처리 |
절단 공차 | ≤ ± 1mm | |
| 힘 | 운전 방식 | 기어/스프로킷 변속기 |
| 메인 모터 | 11kW, 주파수 속도 제어 | |
| 커터 용 펌프 모터 | 4kw | |
PLC 제어 시스템 | 인버터 | 슈나이더 |
터치 스크린 | 슈나이더 | |
인코더 | Koyo (일본 브랜드) 또는 Omron (일본 브랜드) | |
제어 전압 | 24V |
1. 롤러와 프로파일을 냉각시키기 위해 옵션 냉각 시스템을 사용하여 롤러의 서비스 수명을 연장하고 완성 된 프로파일의 품질을 보장합니다.
2. 자동 스태커 및 포장 기능도 옵션에 사용할 수 있습니다.
수동 해설기 → 공급 가이드 장치 → 롤 형성 시스템 → 유압 포스트 커팅 장치 → 출구 랙 → PLC 제어 시스템
기술적 특이 적 특유 의

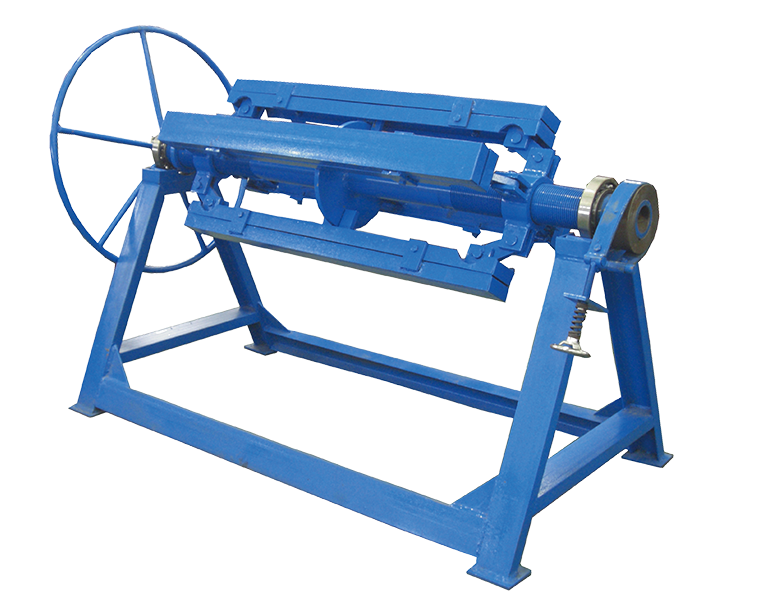

1) 5 톤 수동 해리 자 : 한 세트
구동되지 않은 수동으로 수동으로 제어 스틸 코일 내부 보어 수축 및 정지
맥스. 공급 너비 : 1250mm, 코일 ID 범위 508mm ± 30mm
용량 : 5 톤

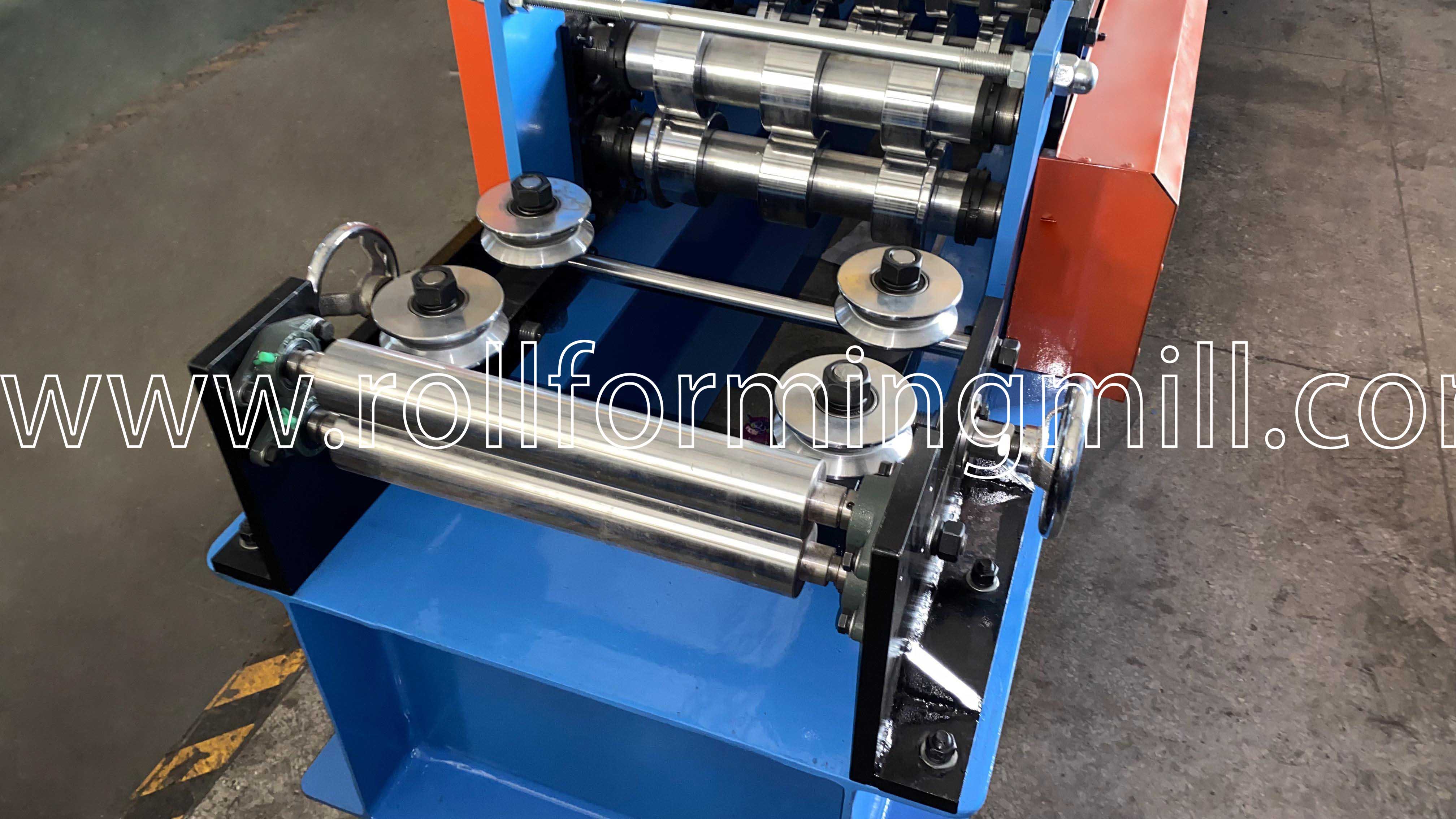

2) 공급 가이드 장치
지침 위치는 매뉴얼에 의한 적절한 재료 공급에 맞게 조정될 수 있습니다.

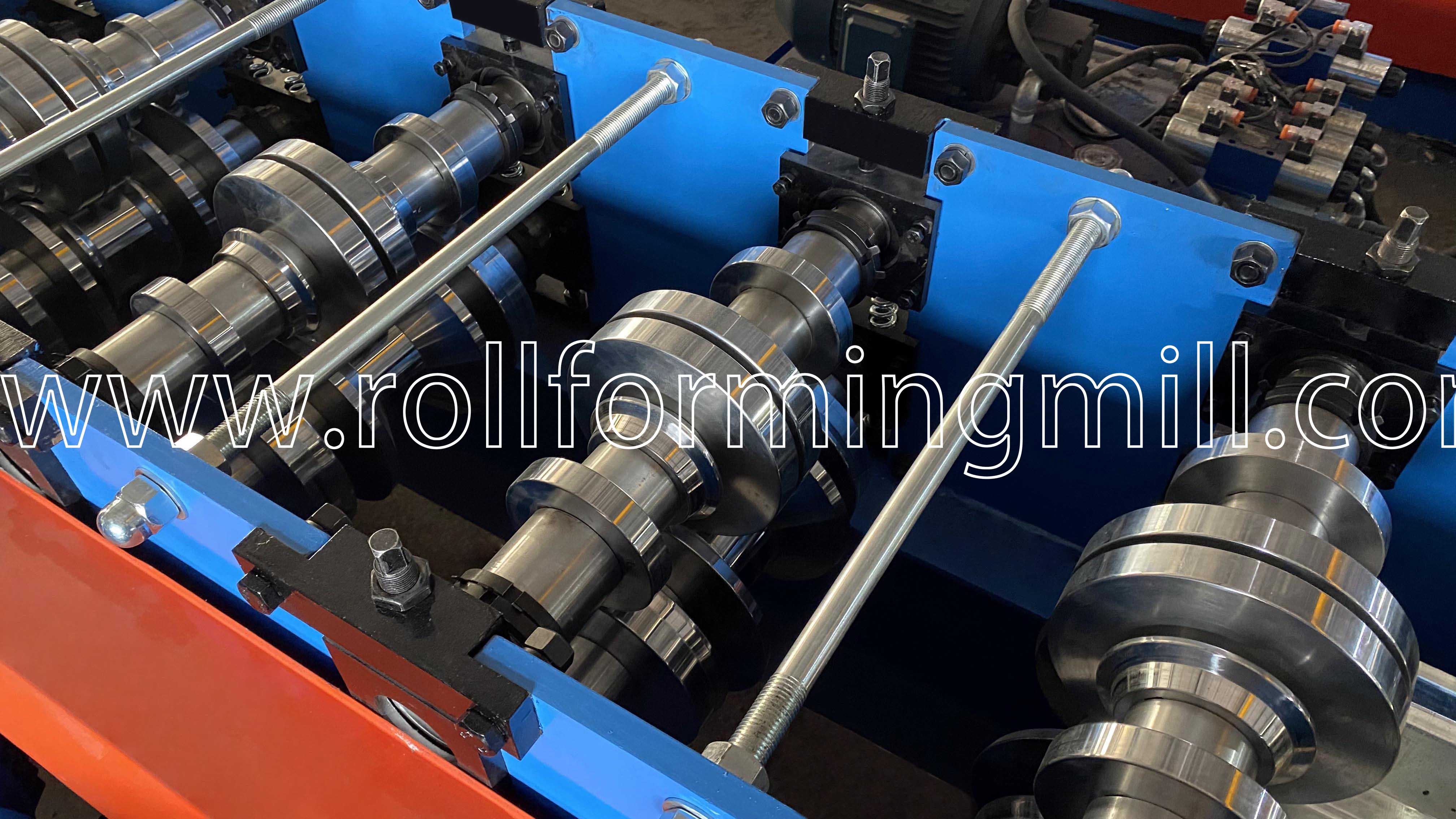

4) 메인 머신
베어링 스틸 GCR15 (= EN31 스틸) , 정밀 가공, 하드 크롬 코팅, 두께 0.04mm, 거울 처리가있는 표면 (더 긴 수명 및 방지 방지) 에서 제조 된 롤러 ;
45# 스틸 , 담금질 및 템퍼링, 하드 크롬 으로 제조 된 샤프트
용접 별 로 만든 바디 프레임 400# H 유형 강철

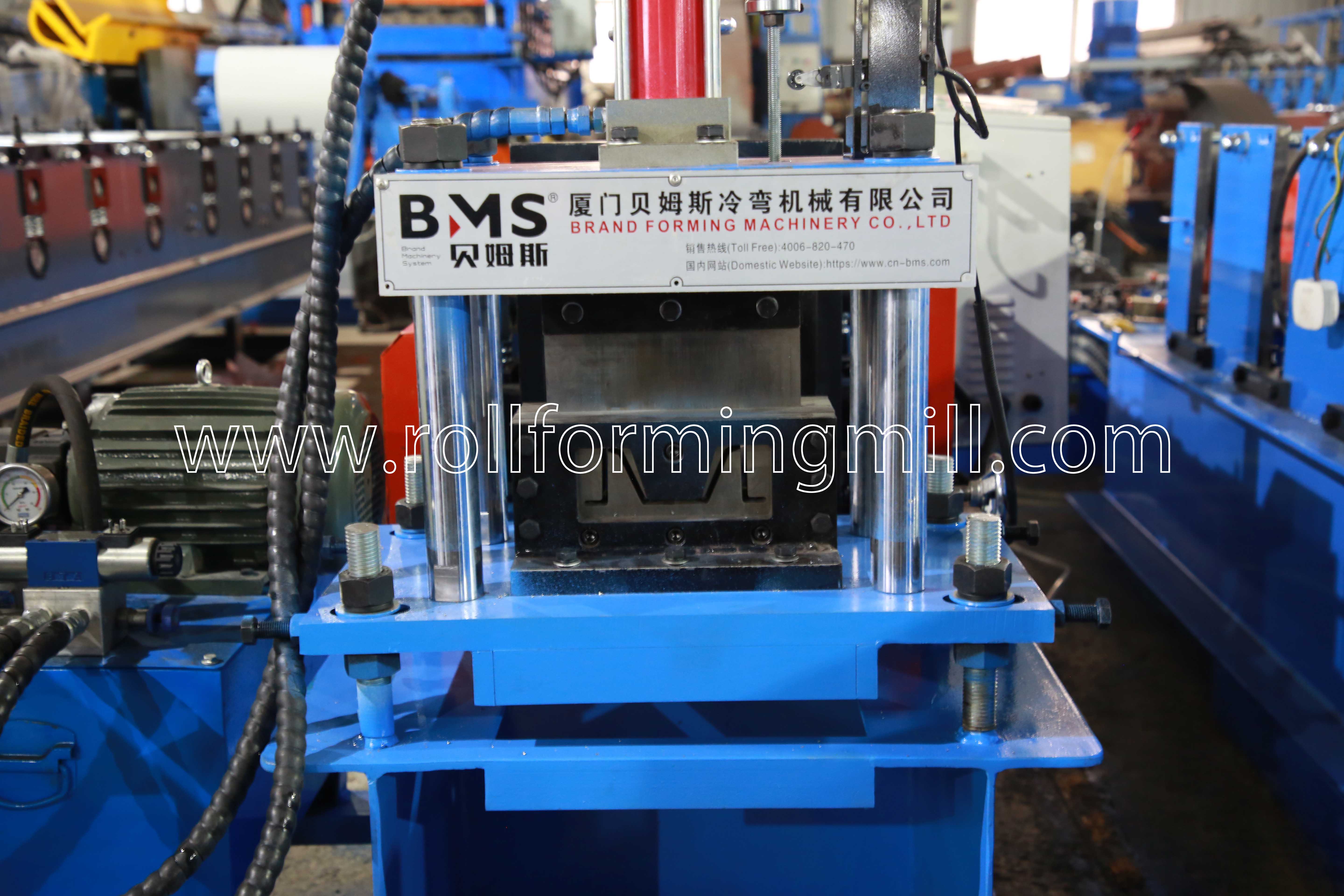

4) 유압 포스트 절단 장치
고품질 금형 강철 CR12MOV , 열처리, HRC58-62
용접에 의한 고품질 18mm 스틸 플레이트로 만든 커터 프레임
유압 모터 : 4kW , 유압 전압 범위 : 0-16MPA

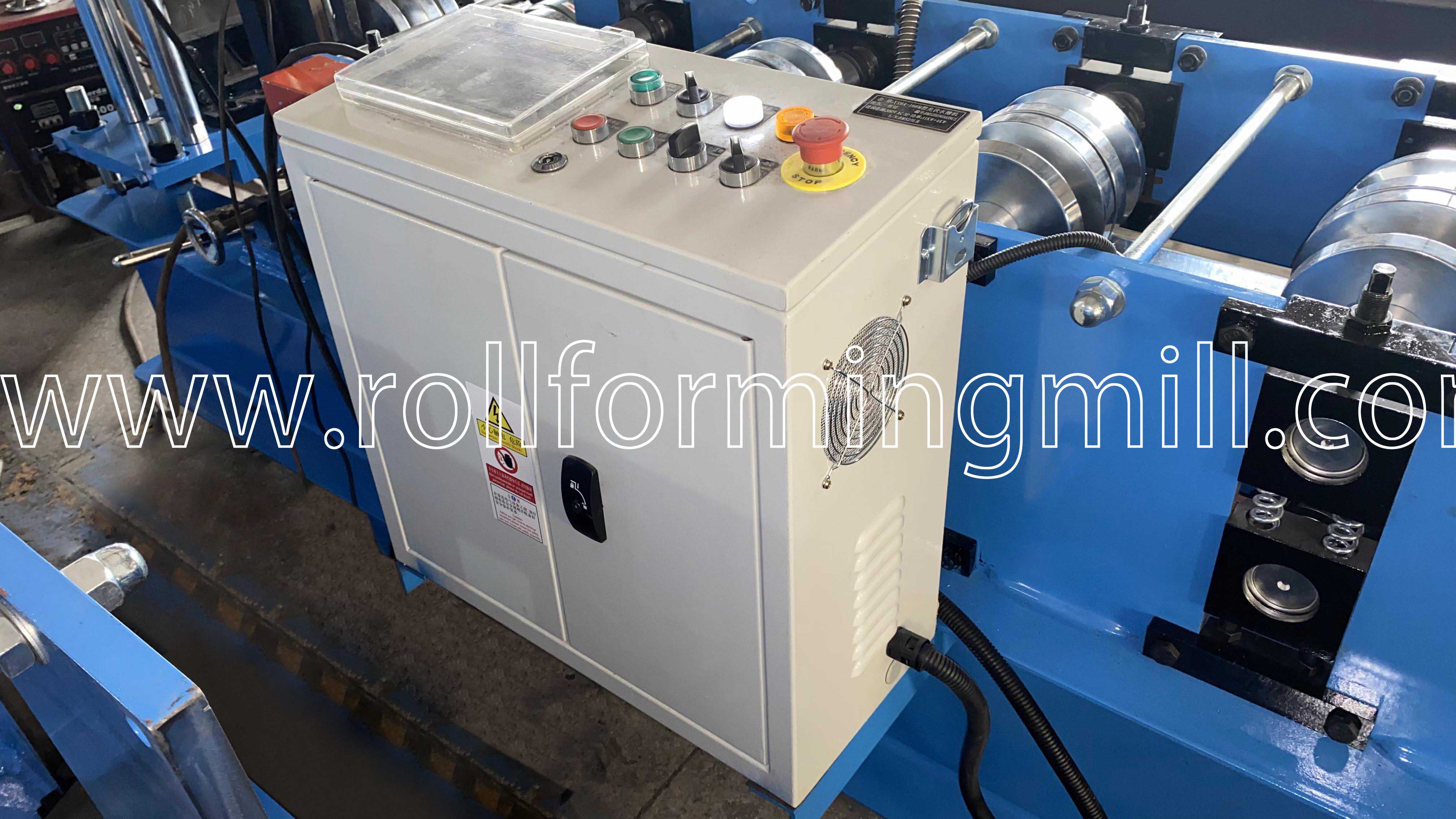

5) PLC 제어 시스템
양과 절단 길이를 자동으로 제어하십시오.
터치 스크린에 생산 데이터 (생산 배치, PC, 길이 등)를 입력하십시오.
생산을 자동으로 완료 할 수 있습니다.
결합 : PLC, 인버터, 터치 스크린, 인코더 등

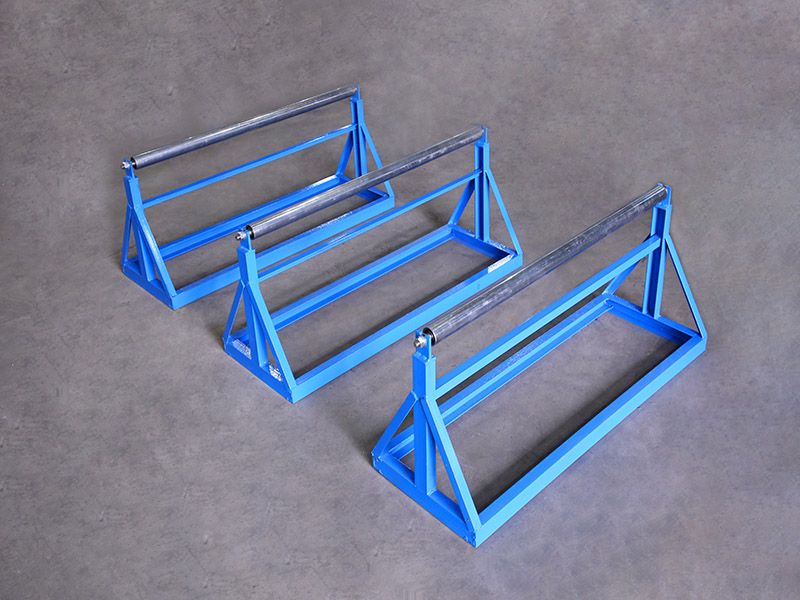

6) 종료 랙 : 3 개의 유닛

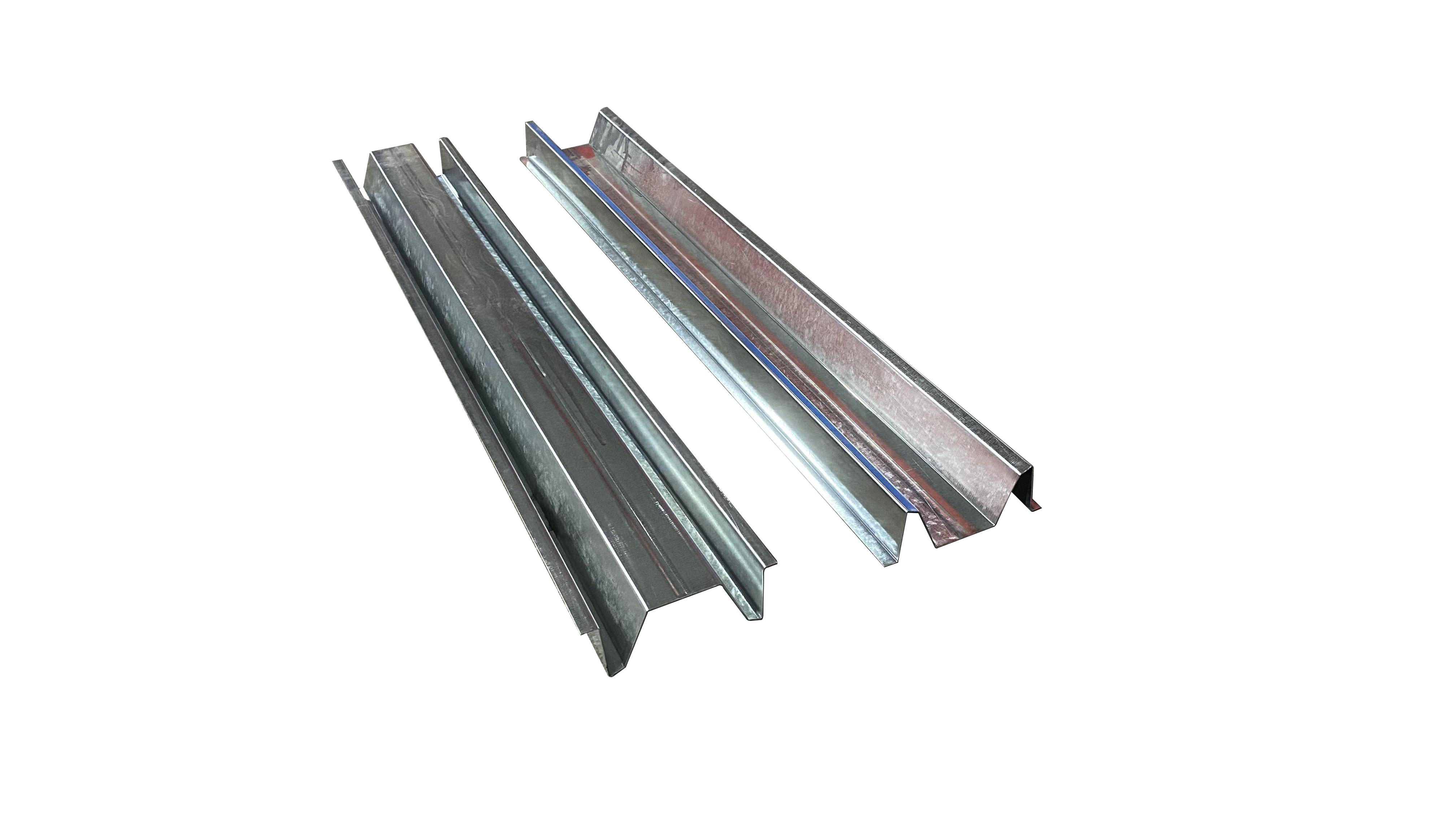

7) 제품 쇼

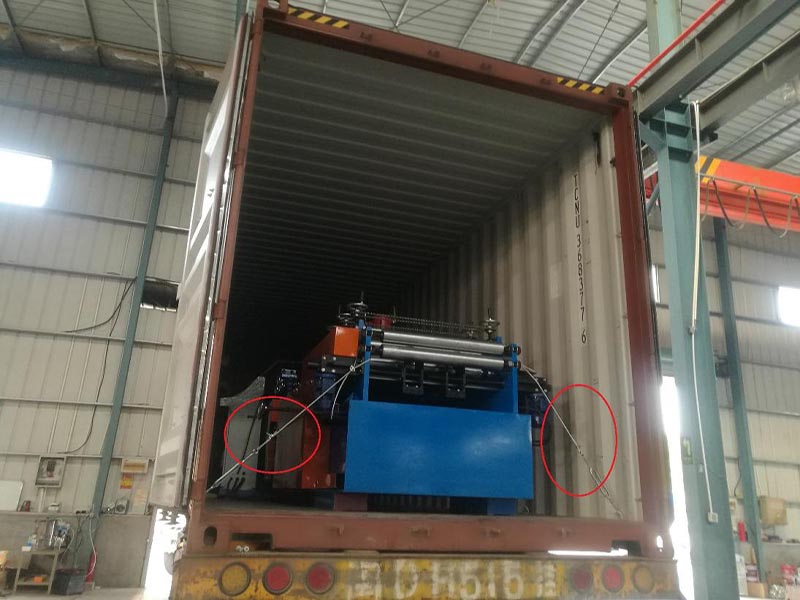

포장 방법 : 기계의 본체는 알몸으로 플라스틱 필름 (먼지 및 부식을 보호하기 위해)으로 덮여 있으며 용기에로드하고 강철 로프 및 잠금 장치에 적합한 용기에 정상으로 고정되어 장거리 운송에 적합합니다.
애프터 판매 서비스
1. 보증은 클라이언트가 기계를받은 후 24 몇 달 입니다 .
24 개월 안에, 우리는 교체 부품을 고객에게 무료로 배양 할 것입니다.
2. 우리는 기계의 전체 수명에 대한 기술 지원을 제공합니다. 3. 우리는 기술자에게
추가 비용 으로 고객 공장의 근로자를 설치하고 훈련하도록 보낼 수 있습니다 .
